申请日2016.08.31
公开(公告)日2017.04.12
IPC分类号G05B19/042; B01D53/26
摘要
本实用新型涉及水处理装置领域，具体涉及一种新型环保水处理设备自动控制装置，包括柜体、柜门，柜体内设置内装有干燥剂的干燥剂容纳腔，使柜体内部保持干燥，延长了自动控制柜的使用寿命;柜门上安装内嵌式触控显示屏，触控显示屏下端设置控制按键，控制按键电性连接触控显示屏，触控显示屏和控制按键的外侧连接有透明罩盖，透明罩盖的一侧设置有密码锁，防止非工作人员的误触控;触控显示屏和控制按键电性连接至位于柜体内的中央控制器，中央控制器电性分别连接水处理设备控制电路、无线收发模块和密码锁，中央控制器通过无线收发模块与监控人员的监控终端进行无线通信，方便监控人员远程监控水处理设备。

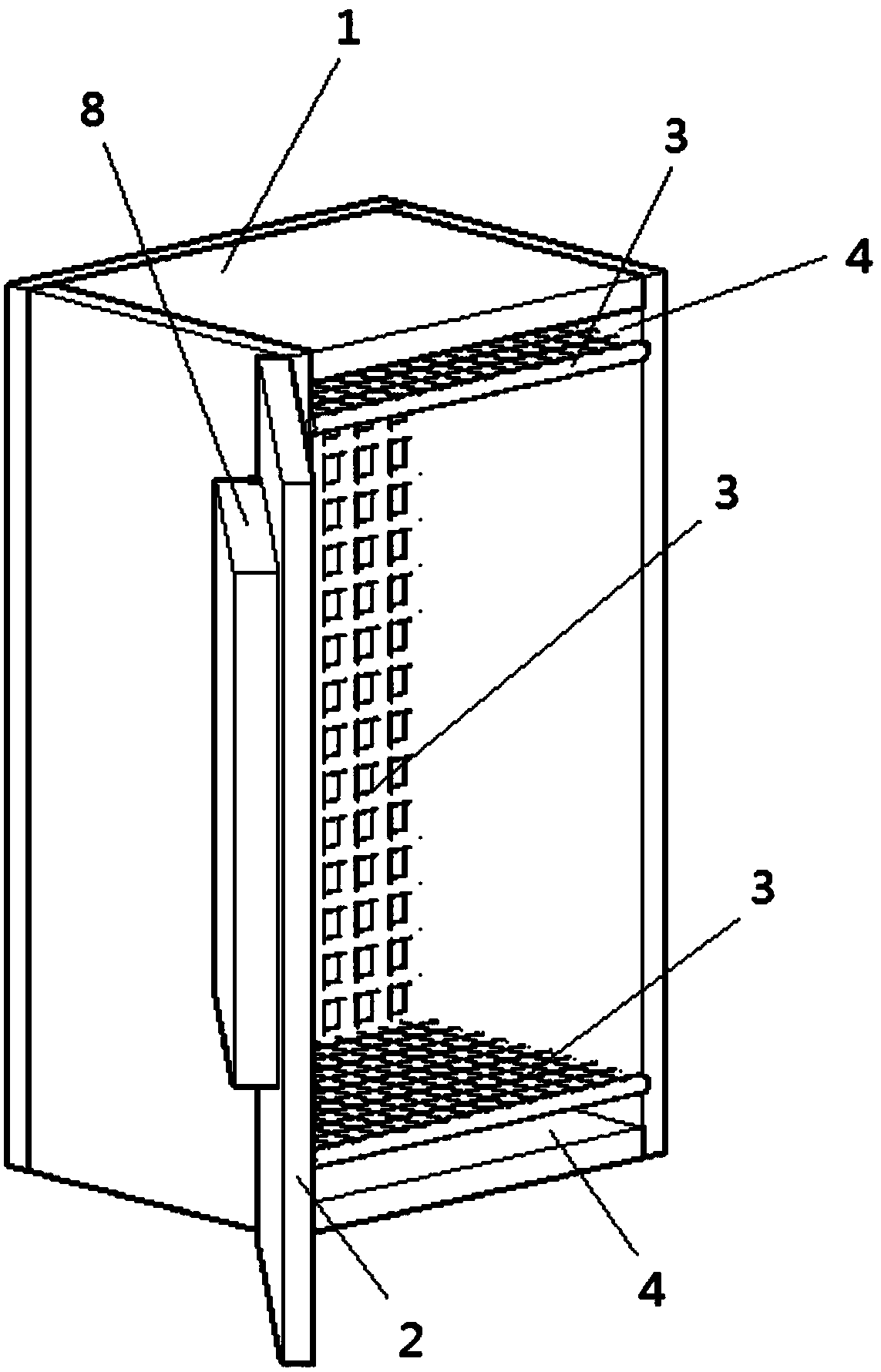

摘要附图
权利要求书
1.一种新型环保水处理设备自动控制装置，其特征在于：包括柜体(1)、柜门(2)，所述柜体(1)内的顶面、底面和后面的上方均固定有网格(3)，所述网格(3)分别与所述柜体(1)内的顶面、底面和后面形成干燥剂容纳腔(4)，所述干燥剂容纳腔(4)中放置有干燥剂，所述柜门(2)上安装有内嵌式的触控显示屏(5)，所述触控显示屏(5)的下端的所述柜门(2)上设置有控制按键(6)，所述控制按键(6)电性连接所述触控显示屏(5)，所述触控显示屏(5)和所述控制按键(6)的外侧通过固定于所述柜门(2)上的旋转铰链(7)连接有透明罩盖(8)，所述透明罩盖(8)的一侧设置有密码锁(9)，所述触控显示屏(5)和所述控制按键(6)电性连接至位于所述柜体(1)内的中央控制器(10)，所述中央控制器(10)电性分别连接水处理设备控制电路、无线收发模块和所述密码锁(9)，所述中央控制器(10)通过所述无线收发模块与监控人员的监控终端进行无线通信。
2.如权利要求1所述的环保水处理设备自动控制装置，其特征在于：所述监控终端为移动监控终端。
3.如权利要求1所述的环保水处理设备自动控制装置，其特征在于：所述透明罩盖(8)的尺寸以覆盖住所述触控显示屏(5)和所述控制按键(6)为准。
4.如权利要求1所述的环保水处理设备自动控制装置，其特征在于：所述无线收发模块为GPRS通信模块。
说明书
一种新型环保水处理设备自动控制装置
技术领域
本实用新型涉及水处理装置领域，具体涉及一种新型环保水处理设备自动控制装置。
背景技术
饮水安全直接关系到人民群众的身体健康和生命安全，随着我国的经济的发展，城市化进程的推进，水资源短缺的现象越来越严重，对水处理的要求也日益迫切。
现有的水处理设备配设自动控制柜，现有的自动控制柜必须依赖工作人员到现场进行操控和观察数据，且触控显示屏和控制按键区是裸露在外的，很容易造成非操作人员的误触控;在控制柜中集成了大量的用电元器件，这些用电元器件工作时，需要干燥的环境，现有的自动控制柜易受潮，从而导致柜内的元器件的锈蚀和损坏，减少了自动控制柜的使用寿命。
实用新型内容
针对现有技术存在的问题，解决了现有的水处理设备噪音大的问题，本实用新型提供了一种环保型水处理设备自动控制装置。
具体技术方案如下：
一种新型环保水处理设备自动控制装置，包括柜体、柜门，所述柜体内的顶面、底面和后面的上方均固定有网格，所述网格分别与所述柜体内的顶面、底面和后面形成干燥剂容纳腔，所述干燥剂容纳腔中放置有干燥剂，所述柜门上安装有内嵌式的触控显示屏，所述触控显示屏的下端的所述柜门上设置有控制按键，所述控制按键电性连接所述触控显示屏，所述触控显示屏和所述控制按键的外侧通过固定于所述柜门上的旋转铰链连接有透明罩盖，所述透明罩盖的一侧设置有密码锁，所述触控显示屏和所述控制按键电性连接至位于所述柜体内的中央控制器，所述中央控制器电性分别连接水处理设备控制电路、无线收发模块和所述密码锁，所述中央控制器通过所述无线收发模块与监控人员的监控终端进行无线通信;
优选的，所述监控终端为移动监控终端;
优选的，所述透明罩盖的尺寸以覆盖住所述触控显示屏和所述控制按键为准;
优选的，所述无线收发模块为GPRS通信模块。
有益效果：
本实用新型的中央控制器通过无线收发模块与监控人员的监控终端进行无线通信，方便监控人员远程监控水处理设备;干燥剂容纳腔的设置，有效的吸收柜体内的水分，使柜体内部保持干燥，延长了自动控制装置的使用寿命;触控显示屏和控制按键上方的透明罩盖的设计防止非工作人员的误触控。
