申请日2016.08.31
公开(公告)日2017.04.05
IPC分类号C02F3/12
摘要
本实用新型公开了一种污水处理无动力增氧曝气装置，包括一个设于水处理池中的增氧曝气装置，增氧曝气装置中设有一个能够自由旋转的增氧曝气搅动部件，增氧曝气搅动部件中设有一个旋转轴和围绕旋转轴均匀设置的曝气搅拌叶轮，增氧曝气搅动部件的旋转轴套设于一根曝气吸气管中，增氧曝气搅动部件的旋转轴中再嵌套设置一个垂直向下的入水管，入水管与水平污水输水管相连，水平污水输水管与垂直污水输水管相连，垂直污水输水管再与一个设于高处的污水储水池相连;本实用新型利用水流动力带动增氧曝气搅动部件旋转，在增氧曝气搅动部件旋转时曝气吸气管能够吸入大量的空气，把大量的空气夹杂混合在污水中，曝气增氧时无需驱动电机，不存在漏电风险，运行安全可靠，增氧曝气运行成本，适合长时间曝气运转。

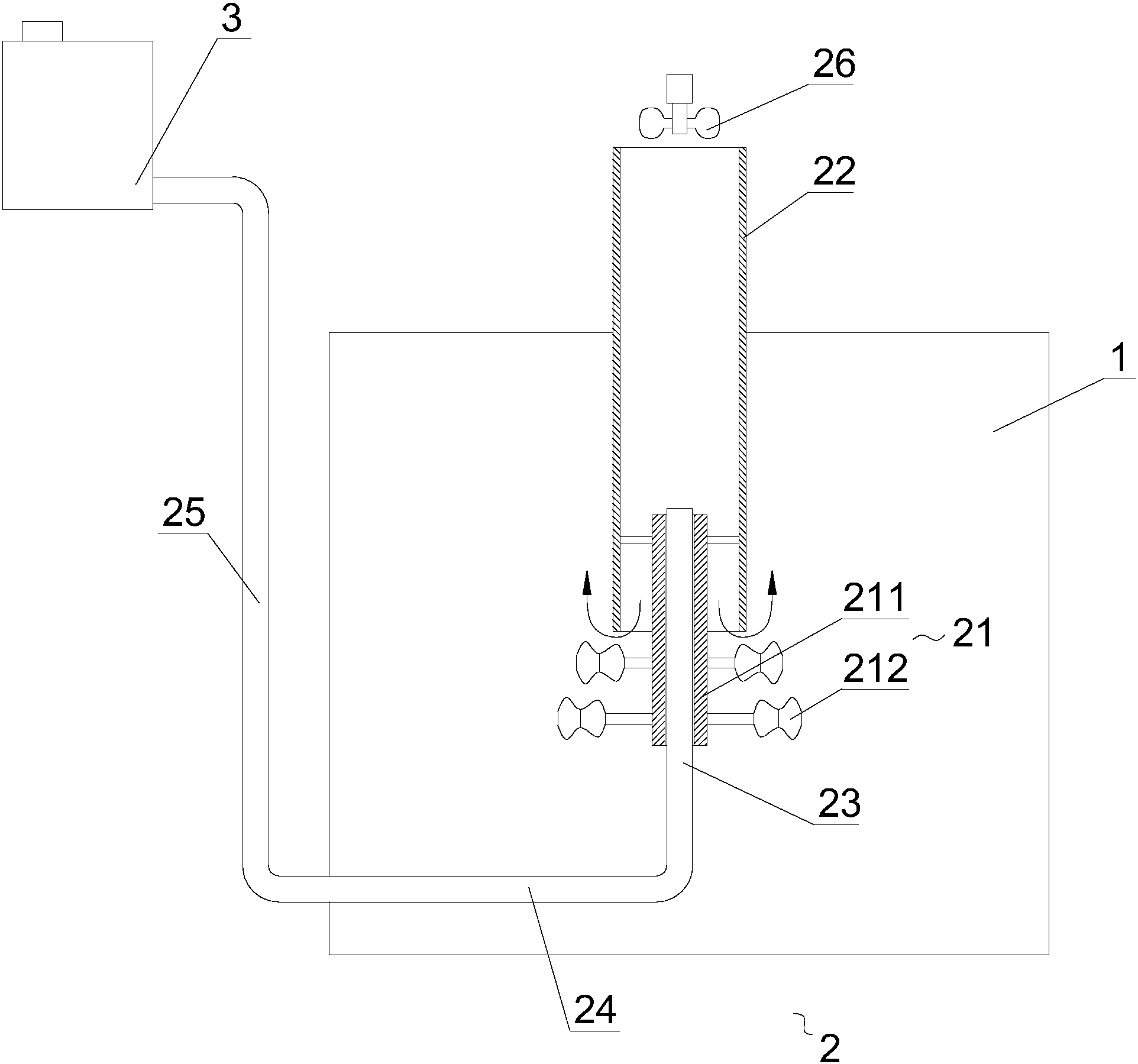

摘要附图
权利要求书
1.一种污水处理无动力增氧曝气装置，其特征在于：包括一个设于水处理池中的增氧曝气装置，所述增氧曝气装置中设有一个能够自由旋转的增氧曝气搅动部件，所述增氧曝气搅动部件中设有一个旋转轴和围绕旋转轴均匀设置的曝气搅拌叶轮，所述增氧曝气搅动部件的旋转轴套设于一根曝气吸气管中，所述增氧曝气搅动部件的旋转轴中再嵌套设置一个垂直向下的入水管，所述入水管与设于所述水处理池池底的水平污水输水管相连，所述水平污水输水管与设于所述水处理池外侧的垂直污水输水管相连，所述垂直污水输水管再与一个污水储水池相连，所述污水储水池的水位高度高于所述水处理池的水位高度。
2.根据权利要求1所述的一种污水处理无动力增氧曝气装置，其特征在于：所述曝气吸气管的上方设有一个能够增加空气流通速度的送风轮。
3.根据权利要求1所述的一种污水处理无动力增氧曝气装置，其特征在于：所述增氧曝气搅动部件、曝气吸气管和入水管由耐腐蚀的塑料加工而成。
说明书
一种污水处理无动力增氧曝气装置
技术领域
本实用新型涉及环保技术领域，尤其涉及一种污水处理无动力增氧曝气装置。
背景技术
在治理污染水体时，曝气增氧技术已经广泛应用，利用污水中的污染物作为养料，在污染水体中通入压缩空气提供氧气，加强活性污泥中好氧微生物的新陈代谢作用，消化分解污染水体中的有机物达到净水的效果。
现有技术中的曝气增氧装置中通常都设有需要外接电源的曝气增氧驱动电机，使用时曝气增氧驱动电机一直都在满负荷运转，需要消耗较多的电能，而且由于曝气增氧装置中设置了驱动电机，需要保证曝气增氧装置使用时安全可靠、不会漏电，否则浸泡在水中的曝气增氧装置存在较大的安全隐患，需要进一步改进。
发明内容
为克服现有技术的不足，本实用新型提供了一种安全可靠、运行成本低、曝气增氧效果好的污水处理无动力增氧曝气装置。
本实用新型为达到上述技术目的所采用的技术方案是：一种污水处理无动力增氧曝气装置，包括一个设于水处理池中的增氧曝气装置，所述增氧曝气装置中设有一个能够自由旋转的增氧曝气搅动部件，所述增氧曝气搅动部件中设有一个旋转轴和围绕旋转轴均匀设置的曝气搅拌叶轮，所述增氧曝气搅动部件的旋转轴套设于一根曝气吸气管中，所述增氧曝气搅动部件的旋转轴中再嵌套设置一个垂直向下的入水管，所述入水管与设于所述水处理池池底的水平污水输水管相连，所述水平污水输水管与设于所述水处理池外侧的垂直污水输水管相连，所述垂直污水输水管再与一个污水储水池相连，所述污水储水池的水位高度高于所述水处理池的水位高度;能够利用水位高度差，利用水流动力带动增氧曝气搅动部件旋转，同时曝气吸气管和嵌套设置的入水管能够增加空气虹吸效果，使入水管出口处的污水急剧翻滚，把大量的空气夹杂混合在污水中，不需要额外的动力就能获得很好的曝气增氧效果。
所述曝气吸气管的上方设有一个能够增加空气流通速度的送风轮。
所述增氧曝气搅动部件、曝气吸气管和入水管由耐腐蚀的塑料加工而成。
本实用新型的有益效果是：采用上述结构后，通过设置能够自由旋转的增氧曝气搅动部件和嵌套设置的曝气吸气管和入水管，能够利用污水储水池和水处理池的水位高度差，利用水流动力带动增氧曝气搅动部件旋转，在增氧曝气搅动部件旋转时曝气吸气管能够吸入大量的空气，把大量的空气夹杂混合在污水中，不需要额外的动力就能获得很好的曝气增氧效果，曝气增氧时无需驱动电机，不存在漏电风险，运行安全可靠，增氧曝气运行成本，适合长时间曝气运转。
