申请日2016.08.31
公开(公告)日2017.04.05
IPC分类号B01D36/04; C10J3/84; C10J3/72
摘要
本实用新型公开了一种气化炉黑水处理回收系统，包括气化炉、合成器洗涤塔、沉降池、一级过滤器和二级过滤器，气化炉和合成器洗涤塔排出的高温高压黑水，分别经一级过滤器和二级过滤器处理，得到的部分灰水返回合成器洗涤塔继续循环使用，另一部分灰水经沉降池沉降后返回合成器洗涤塔继续循环使用;一级过滤器和二级过滤器结构相同，一级过滤器包括进水管、筒体、排污管、出水管、过滤室和排气孔，过滤室包括固定过滤板和过滤管，过滤管上加工有微孔。相比与传统的黑水处理系统，本实用新型能将气化炉内排出的高温高压黑水，不需要经过多重减压、多重闪蒸，可以直接通过2级过滤系统，使水质达到循环回用的水质。
摘要附图
权利要求书
1.一种气化炉黑水处理回收系统，包括气化炉(1)、合成器洗涤塔(2)、沉降池(3)，渣罐(4)，其特征在于，还包括一级过滤器(5)和二级过滤器(6)，所述气化炉(1)和合成器洗涤塔(2)排出的高温高压黑水，分别经一级过滤器(5)和二级过滤器(6)处理，得到的部分灰水返回合成器洗涤塔(2)继续循环使用，另一部分灰水经沉降池(3)沉降后返回合成器洗涤塔(2)继续循环使用;

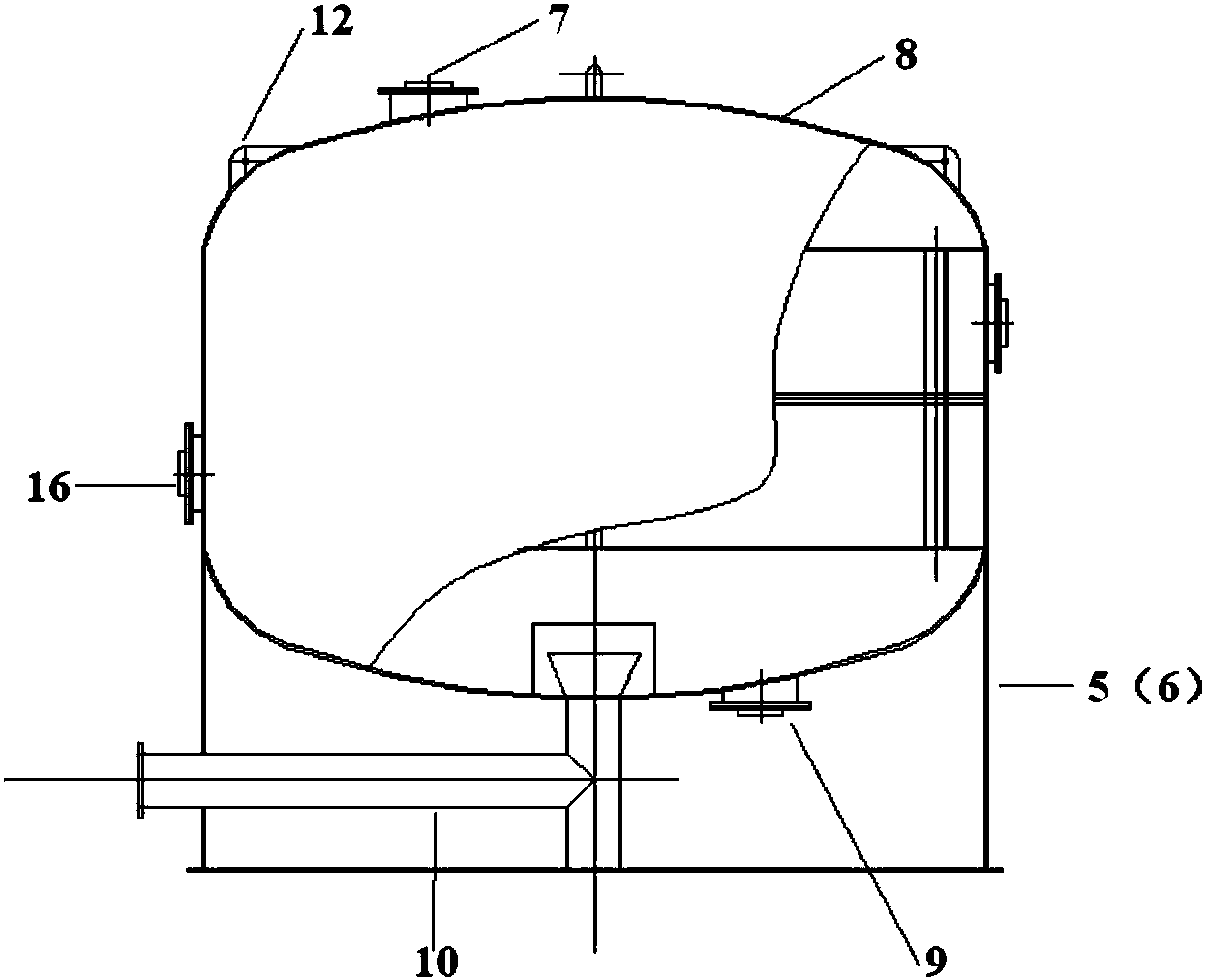

所述一级过滤器(5)和二级过滤器(6)结构相同，所述一级过滤器(5)包括进水管(7)、筒体(8)、排污管(9)、出水管(10)、过滤室(11)和排气孔(12)，其中，进水管(7)和排污管(9)分别设置在筒体(8)顶部一端和筒体(8)底部一端，排气孔(12)设置在筒体(8)顶部两端，出水管(10)设置在筒体(8)的底部中心，所述进水管(7)、排污管(9)、出水管(10)、排气孔(12)均与筒体(8)内连通;
所述过滤室(11)包括固定过滤板(13)和过滤管(14)，固定过滤板(13)纵向固定于筒体(8)内靠近进水管(7)一端，固定过滤板(13)上设置有多个横向均匀排布的过滤管(14)，所述过滤管(14)上加工有微孔(15)。
2.如权利要求1所述气化炉黑水处理回收系统，其特征在于，所述排污管(9)上设置排污阀。
3.如权利要求1所述气化炉黑水处理回收系统，其特征在于，所述微孔(15)排布密度为200目。
4.如权利要求1所述气化炉黑水处理回收系统，其特征在于，所述筒体(8)左右两侧分别设置有人孔(16)。
5.如权利要求1所述气化炉黑水处理回收系统，其特征在于，所述固定过滤板(13)中部设置有检修通道(17)。
说明书
一种气化炉黑水处理回收系统
技术领域
本实用新型属于气化炉黑水处理技术领域，具体涉及一种气化炉黑水处理回收系统及其该系统中的过滤器。
背景技术
现有的煤化工行业气化炉黑水处理工艺为：从气化炉和洗涤塔排出的高温高压黑水，经减压阀后进入高压闪蒸罐，闪蒸出大量溶解的合成气和部分蒸汽，黑水再经低压闪蒸、2级真空闪蒸，最终浓缩后的黑水进入沉淀池，沉淀池中加入絮凝剂使其加速沉淀，沉淀池上清液通过泵导入蓄水池进行循环利用，工艺流程复杂，往往需要多重减压、多重闪蒸降温降压至常温下进行煤渣分离处理，最终蓄水池中水再经加温、加压投入洗涤塔和气化炉内使用，工艺路线复杂，设备繁多，故障率高，浪费能源。
发明内容
针对现有技术存在的不足，本实用新型提出一种气化炉黑水处理回收系统，解决现有技术沉降前需经多重减压、多重闪蒸，工艺复杂能耗高的技术问题。
为解决上述技术问题，本实用新型采用的技术方案如下：
一种气化炉黑水处理回收系统，包括气化炉、合成器洗涤塔、沉降池、一级过滤器和二级过滤器，气化炉和合成器洗涤塔排出的高温高压黑水，分别经一级过滤器和二级过滤器处理，得到的部分灰水返回合成器洗涤塔继续循环使用，另一部分灰水经沉降池沉降后返回合成器洗涤塔继续循环使用;
一级过滤器和二级过滤器结构相同，一级过滤器包括进水管、筒体、排污管、出水管、过滤室和排气孔，其中，进水管和排污管分别设置在筒体顶部一端和筒体底部一端，出水管设置在筒体的底部中心，所述进水管、排污管、出水管、排气孔均与筒体内连通;
过滤室包括固定过滤板和过滤管，固定过滤板纵向固定于筒体内靠近进水管一端，固定过滤板上设置有多个横向均匀排布的过滤管，所述过滤管上加工有微孔。
本实用新型可在排污管上设置排污阀，排污管处在工作状态时排污阀开启。
本实用新型的微孔排布密度可以设置为200目。
本实用新型筒体左右两侧设置有人孔，固定过滤板中部设置有检修通道，检修人员可通过人孔进入检修通道查看过滤器内部工作情况。
本实用新型与现有技术相比，有益效果在于：相比与传统的气化炉黑水处理回收系统装置，本实用新型能将气化炉内排出的高温高压黑水，不需要经过多重减压、多重闪蒸，可以直接通过2级过滤系统，利用离心原理将煤渣与水分离，使水质达到循环回用的水质，此系统一方面解决了黑水回收再利用的问题，另一方面黑水的温度和压力均可以保持，回收了能量。
