申请日2016.09.14
公开(公告)日2017.04.05
IPC分类号C02F11/04; C02F3/28
摘要
本实用新型公开了一种环保粪便、污水净化桶，包括三级发酵筒，在水平方向，第一、第二级发酵筒同轴连接，第二、第三级发酵筒同轴连接，第一、第二级发酵筒之间通过筒壁下部的连通口连通，第二、第三级发酵筒之间通过筒壁上部的连通口连通，第一、第二、第三级发酵筒顶部均开设有可封闭和打开的废渣清理口;第一级发酵筒的筒壁上开设进料口并连通进料管，第三级发酵筒的筒壁上开设出料口并连通出料管，所述出料口的高度大于第二、第三级发酵筒之间的连通口，所述进料口的高度大于出料口，所述进料管伸入第一级发酵筒的中下部，所述出料管伸入第三级发酵筒的中上部。本实用新型通过三级发酵可大大延长粪便污水的发酵时间，化粪效果好，出液澄清。
权利要求书

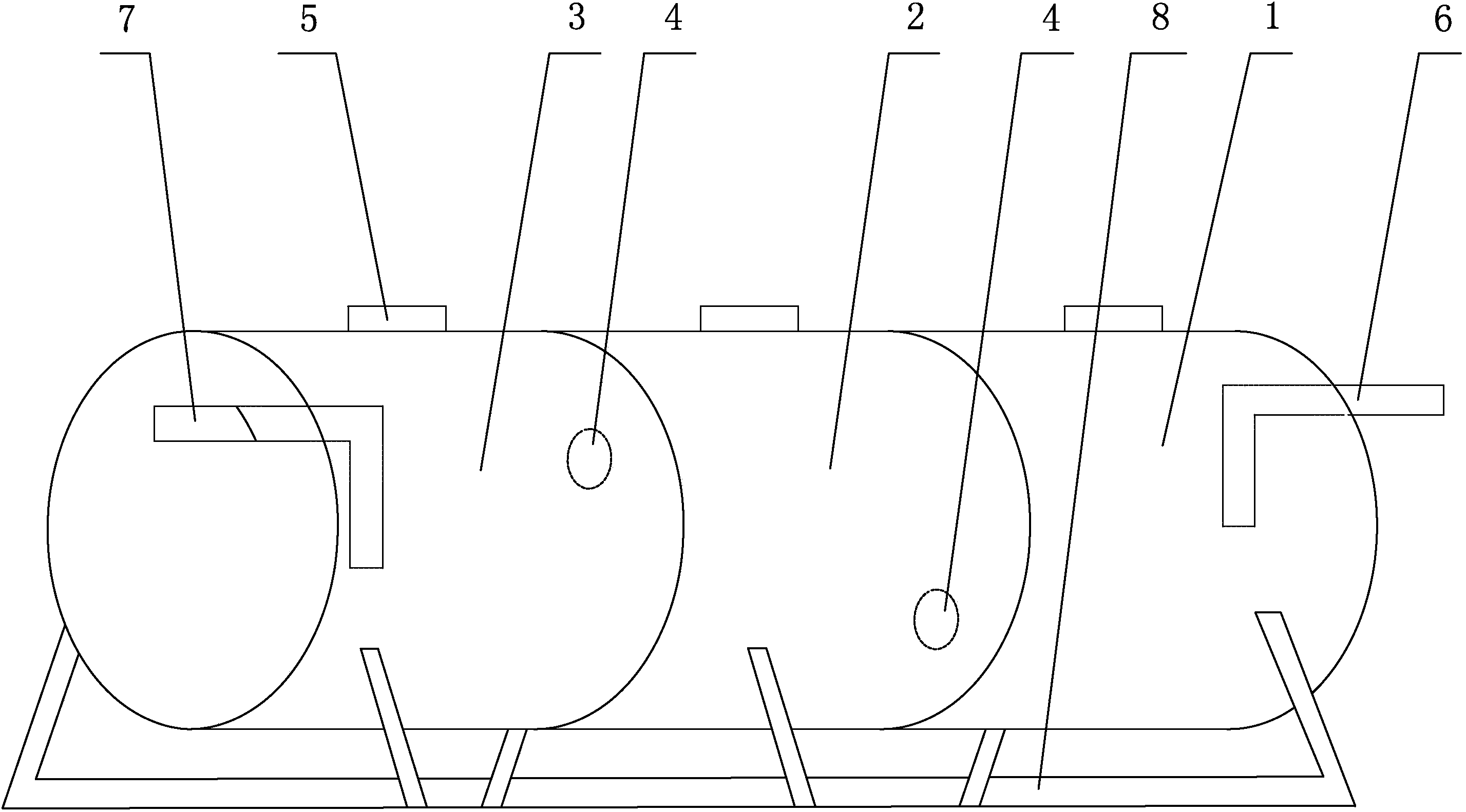

1.环保粪便、污水净化桶，包括三级发酵筒，其特征在于：在水平方向，第一级发酵筒(1)与第二级发酵筒(2)同轴连接，第二级发酵筒(2)与第三级发酵筒(3)同轴连接，第一、第二级发酵筒(1、2)之间通过筒壁下部的连通口(4)连通，第二、第三级发酵筒之间通过筒壁上部的连通口(4)连通，第一、第二、第三级发酵筒(1、2、3)顶部均开设有可封闭和打开的废渣清理口(5);第一级发酵筒(1)的筒壁上开设进料口并连通进料管(6)，第三级发酵筒(3)的筒壁上开设出料口并连通出料管(7)，所述出料口的高度大于第二、第三级发酵筒(2、3)之间的连通口(4)，所述进料口的高度大于出料口，所述进料管(6)伸入第一级发酵筒(1)的中下部，所述出料管(7)伸入第三级发酵筒(3)的中上部。
2.根据权利要求1所述的环保粪便、污水净化桶，其特征在于：各级发酵筒通过支撑在筒底的桶架(8)固定安装。
3.根据权利要求1或2所述的环保粪便、污水净化桶，其特征在于：各级发酵筒采用抗腐蚀的PP-R板材制作。
说明书
环保粪便、污水净化桶
技术领域：
本实用新型涉及粪便和污水的净化装置，具体为一种环保粪便、污水净化桶。
背景技术：
如今我国大多数农村家庭都建设有人或畜牲化粪池，通过隔绝氧气的方法将其沼化为农田的液体肥料。
传统化粪池大多数为用土、石、混泥土等材质建造的地下结构，经过长时间的使用或外界地质条件变化，会造成进、出水口阻塞，发酵体漏气，出现净化功能消失和清理维修困难等系列问题。
实用新型内容：
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种体积小、结构简单、搬迁方便、化粪效果好、清理方便的环保粪便、污水净化桶。
能够解决上述技术问题的环保粪便、污水净化桶，其技术方案包括三级发酵筒，所不同的是在水平方向，第一级发酵筒与第二级发酵筒同轴连接，第二级发酵筒与第三级发酵筒同轴连接，第一、第二级发酵筒之间通过筒壁下部的连通口连通，第二、第三级发酵筒之间通过筒壁上部的连通口连通，第一、第二、第三级发酵筒顶部均开设有可封闭和打开的废渣清理口;第一级发酵筒的筒壁上开设进料口并连通进料管，第三级发酵筒的筒壁上开设出料口并连通出料管，所述出料口的高度大于第二、第三级发酵筒之间的连通口，所述进料口的高度大于出料口，所述进料管伸入第一级发酵筒的中下部，所述出料管伸入第三级发酵筒的中上部。
进一步，各级发酵筒通过支撑在筒底的桶架固定安装。
进一步，各级发酵筒采用抗腐蚀的PP-R板材制作。
本实用新型的有益效果：
1、本实用新型环保粪便、污水净化桶的结构中，进料管伸入第一级发酵筒的中下部，保证在厌氧发酵过程中进料管始终处于筒内粪便污水液面以下，防止发酵筒内的气体从进料管排出而污染空气。
2、本实用新型的结构中，出料管伸入第三级发酵筒的中上部，形成对第三级发酵筒的密封。
3、本实用新型采用三级连续发酵，连通口及出料口的位置逐步增高，可以确保发酵过程始终处于厌氧状态，保证发酵的效果;三级发酵可大大延长粪便污水的发酵时间，化粪效果好，出液澄清。
