申请日2016.11.11
公开(公告)日2017.06.30
IPC分类号C02F1/00; G01N27/06
摘要
本实用新型公开了一种直饮机智能废水检测装置，旨在提供一种有效控制水位传感器和供水电磁阀及时关闭，解决了现有的进出装置控制不够快速的问题，其技术方案要点是包括原水箱、设置于原水箱高水位位置的第一水位传感器、设置于原水箱低水位位置的第二水位传感器，连接在原水箱上的进水管路、供水管路以及排水管路，供水管路上依次连接有供水电磁阀、增压泵、滤芯组;滤芯组的排污出口连接有TDS检测装置，并且排污出口连接至原水箱，TDS检测装置连接有控制电路，控制电路用以接收TDS检测装置输出信号并在检测的水质超标时控制第一水位传感器、第二水位传感器、供水电磁阀、增压泵同时断电。
权利要求书

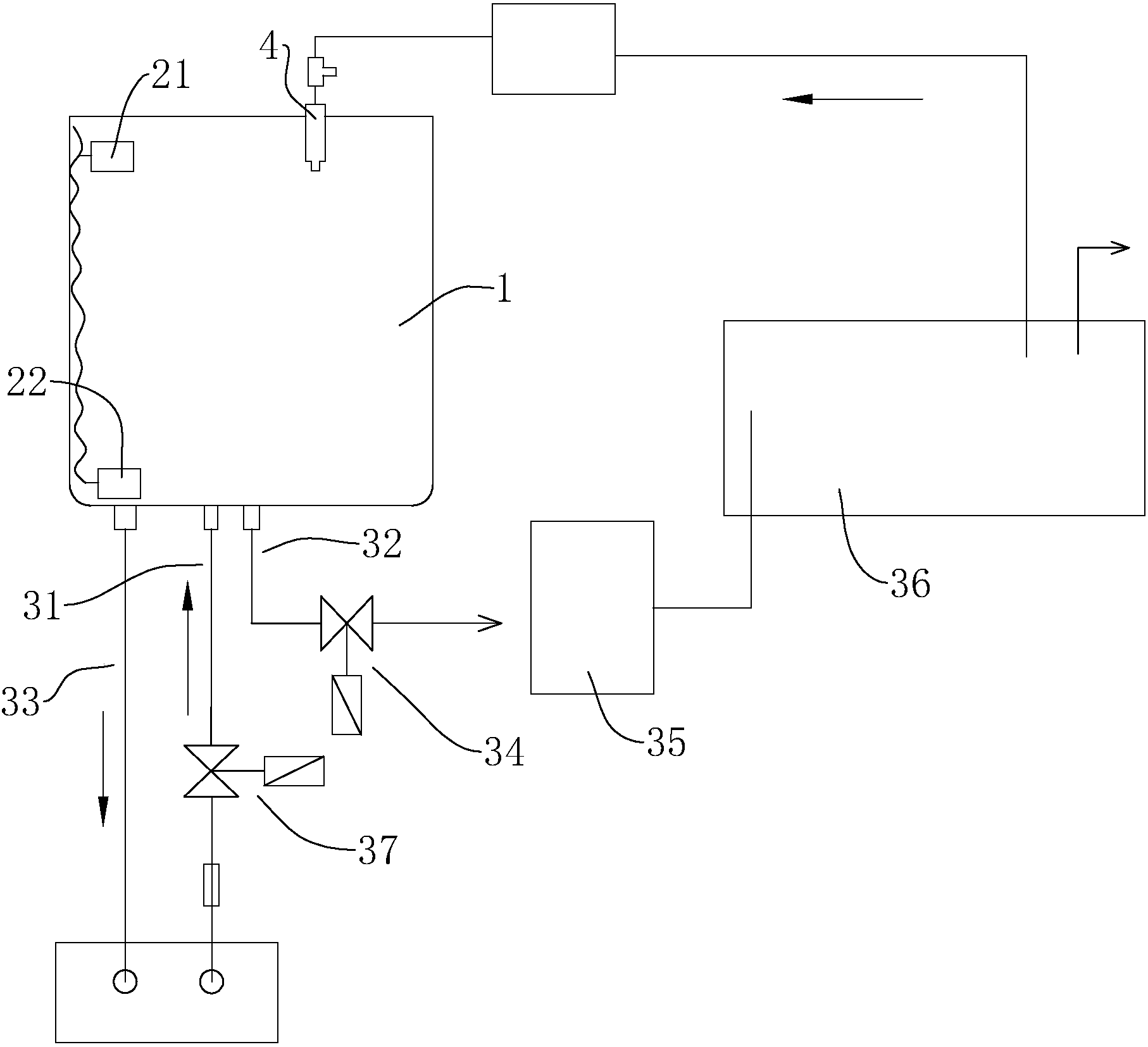

1.一种直饮机智能废水检测装置，包括原水箱(1)、设置于原水箱(1)高水位位置的第一水位传感器(21)、设置于原水箱(1)低水位位置的第二水位传感器(22)，连接在原水箱(1)上的进水管路(31)、供水管路(32)以及排水管路(33)，其特征在于：所述供水管路(32)上依次连接有供水电磁阀(34)、增压泵(35)、滤芯组(36);所述滤芯组(36)的排污出口连接有TDS检测装置(4)，并且排污出口连接至原水箱(1)，TDS检测装置(4)连接有控制电路(5)，所述控制电路(5)用以接收TDS检测装置(4)输出信号并在检测的水质超标时控制第一水位传感器(21)、第二水位传感器(22)、供水电磁阀(34)、增压泵(35)同时断电。
2.根据权利要求1所述的直饮机智能废水检测装置，其特征在于：所述控制电路(5)包括信号转换电路(51)、比较器(A1)、基准单元(52)、开关电路(53);
所述信号转换电路(51)的输入端连接TDS检测装置(4)，信号转换电路(51)的输出端连接比较器(A1)的同相端，用以将模拟电流信号转换为模拟电压信号;
所述比较器(A1)的反向端连接基准单元(52)，比较器(A1)的输出端连接开关电路(53)，所述开关电路(53)用以在接收高电平信号后控制其常闭触点断开。
3.根据权利要求2所述的直饮机智能废水检测装置，其特征在于：所述信号转换电路(51)包括第三电阻(R3)、第四电阻(R4)、第二电阻(R2)，所述第三电阻(R3)、第四电阻(R4)、第二电阻(R2)共同连接一起最为输出端，第三电阻(R3)的另一端连接第一电压，第四电阻(R4)的另一端为输入端，第二电阻(R2)的另一端接地。
4.根据权利要求3所述的直饮机智能废水检测装置，其特征在于：所述基准单元(52)包括第五电阻(R5)和第六电阻(R6)，所述第五电阻(R5)一端接收第二电压，第五电阻(R5)另一端连接第六电阻(R6)和比较器(A1)的反向输入端，第六电阻(R6)的另一端接地。
5.根据权利要求4所述的直饮机智能废水检测装置，其特征在于：所述开关电路(53)包括第三二极管(D3)、第七电阻(R7)、第一三极管(Q1)、继电器(K1)，所述第三三极管的阳极连接比较器(A1)的输出端，第三三极管的阴极连接第七电阻(R7)，第七电阻(R7)的另一端连接第一三极管(Q1)的基极，第一三极管(Q1)的集电极连接继电器(K1)，第一三极管(Q1)的发射极接地。
6.根据权利要求5所述的直饮机智能废水检测装置，其特征在于：所述开关电路(53)还包括第二三极管(Q2)、第八电阻(R8)，所述第二三极管(Q2)的集电极连接第一三极管(Q1)的集电极，第二三极管(Q2)的发射极连接第一三极管(Q1)的发射极，第二三极管(Q2)的基极通过第八电阻(R8)连接第七电阻(R7)一端。
7.根据权利要求6所述的直饮机智能废水检测装置，其特征在于：所述继电器(K1)上还反向并联有第二二极管(D2)。
说明书
一种直饮机智能废水检测装置
技术领域
本实用新型涉及直饮机智能废水检测装置。
背景技术
直饮机是可以直接连接在自来水管接口上，通过自身内部设置的净化水设备将水体净化，输出直接饮用的纯水。
公开(公告)号CN205115101U的中国专利，公开了一种反渗透直饮机，包括反渗透膜滤芯，还包括原水箱、净水箱和TDS检测装置，原水箱的出水口与反渗透膜滤芯的进水口相连，反渗透膜滤芯的纯净水出水口与原水箱、净水箱的进水口相连，TDS检测装置用于检测反渗透膜滤芯纯净水出水口处的水质，反渗透膜滤芯的浓缩水出水口与限流装置相连，原水箱的进水口与反渗透膜滤芯的浓缩水出水口相连。此结构，回收了反渗透膜滤芯冲洗产生的废水，节约了水资源，同时保证了产出水的水质。
现有技术中虽然通过循环管路的连接，使得废水能够重新利用，废水检测通常采用TDS检测装置进行检测，而目前对于此检测过程中，会发现直饮机工作在循环回收废水的过程中只是有效显示原水中的废水情况，即原水箱中的金属阳离子或是，钠离子、镁离子等水垢情况，却时常由于滤芯使用长久之后，过滤效果降低，原水箱中的水质超标或是废水管道中的废水超标，系统不能有效及时停止供水，不能有效控制水位传感器和供水电磁阀及时关闭。
实用新型内容
针对现有技术存在的不足，本实用新型的目的是提供检测到废水超标进行及时保护的直饮机智能废水检测装置。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种直饮机智能废水检测装置，包括原水箱、设置于原水箱高水位位置的第一水位传感器、设置于原水箱低水位位置的第二水位传感器，连接在原水箱上的进水管路、供水管路以及排水管路，所述供水管路上依次连接有供水电磁阀、增压泵、滤芯组;所述滤芯组的排污出口连接有TDS检测装置，并且排污出口连接至原水箱，TDS检测装置连接有控制电路，所述控制电路用以接收TDS检测装置输出信号并在检测的水质超标时控制第一水位传感器、第二水位传感器、供水电磁阀、增压泵同时断电。
通过上述设置，TDS检测装置可以水质的导电率情况，从而转换为模拟电流信号，连接控制电路，可采集此模拟电流信号，将其用来控制第一水位传感器、第二水位传感器、供水电磁阀、增压泵设备，在水质中杂质较多的时候，其导电率提高，TDS检测装置输出的信号也随之提高，当其超过水质标准值的时候，其可以直接切断第一水位传感器、第二水位传感器、供水电磁阀、增压泵的电源，一方面可以停止其工作，另一方面也减少误动作的可能，从而降低能耗，在废水超标的情况下停止供水，实现对直饮机滤芯组的保护。
作为本实用新型的具体方案可以优选为：所述控制电路包括信号转换电路、比较器、基准单元、开关电路;
所述信号转换电路的输入端连接TDS检测装置，信号转换电路的输出端连接比较器的同相端，用以将模拟电流信号转换为模拟电压信号;
所述比较器的反向端连接基准单元，比较器的输出端连接开关电路，所述开关电路用以在接收高电平信号后控制其常闭触点断开。
通过上述设置，通过信号转换电路进行处理之后，信号稳定度提高，可以供比较器进行判断，结合基准单元提供的废水标值电压，有效识别在哪个时刻废水超标，继而作出有效的控制，开关电路可以及时响应，将其常闭触点断开。
作为本实用新型的具体方案可以优选为：所述信号转换电路包括第三电阻、第四电阻、第二电阻，所述第三电阻、第四电阻、第二电阻共同连接一起最为输出端，第三电阻的另一端连接第一电压，第四电阻的另一端为输入端，第二电阻的另一端接地。
通过上述设置，信号转换电路可以将模拟电流信号转换为响应的电压信号，由于模拟电流信号流过第四电阻和第二电阻，从而在两个电阻之前的连接点上形成跟随模拟电流变化的模拟电压信号，由此可以和基准单元的基准信号进行比较。
作为本实用新型的具体方案可以优选为：所述基准单元包括第五电阻和第六电阻，所述第五电阻一端接收第二电压，第五电阻另一端连接第六电阻和比较器的反向输入端，第六电阻的另一端接地。
通过上述设置，基准单元采用电阻分压的方式进行选择基准信号，第二电压在第六电阻上形成基准电压信号。
作为本实用新型的具体方案可以优选为：所述开关电路包括第三二极管、第七电阻、第一三极管、继电器，所述第三三极管的阳极连接比较器的输出端，第三三极管的阴极连接第七电阻，第七电阻的另一端连接第一三极管的基极，第一三极管的集电极连接继电器，第一三极管的发射极接地。
通过上述设置，第三二极管可以防止反向电流灌入比较器，从而使得比较器的输出能够有效控制第一三极管，继而达到提高控制继电器的速度。
作为本实用新型的具体方案可以优选为：所述开关电路还包括第二三极管、第八电阻，所述第二三极管的集电极连接第一三极管的集电极，第二三极管的发射极连接第一三极管的发射极，第二三极管的基极通过第八电阻连接第七电阻一端。
通过上述设置，第一三极管和第二三极管形成镜像，可以有比较器的输出端同时控制，由此一来，更加提高了继电器的响应速度。另一方面，当其中一个三极管损毁以后，可以由另一个三极管控制继电器，提高了设备的安全性。从整体上，继电器的控制速度提高，并可以跟据水质情况作出正确的判断，从而可以有效保障了水质循环的可靠性。
作为本实用新型的具体方案可以优选为：所述继电器上还反向并联有第二二极管。
通过上述设置，第二二极管具有续流的作用，提高继电器的使用寿命。
综上所述，本实用新型具有以下有益效果：通过TDS检测装置和控制电路对饮水机上的设备进行有效检测和控制，确保水质稳定和安全。
