申请日2016.11.11
公开(公告)日2017.10.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种综合性污水处理系统，包括依次连接的调节池、缺氧沉淀池、MBR膜生物反应池和紫外线杀菌池，所述的调节池内设有机械格栅，调节池与缺氧沉淀池通过设有的潜水泵组连接，所述缺氧沉淀池右壁上部设有与MBR膜生物反应池上部连通的排水口，所述MBR膜生物反应池内设有曝气装置和超滤膜组件，所述超滤膜组件通过提升设备与紫外线杀菌池连接，MBR膜生物反应池内还设有与缺氧沉淀池连接用来回流污水的提升泵组。本实用新型结构简单紧凑，占地面积较小，能够很好的利用空间;通过在超滤膜组件上设有真空隔膜泵能够有效的提高超滤膜组件的过滤效果的过滤量;通过增设有SBS防水卷材层能够提高整个系统内所有的污水池的防渗透能力。
权利要求书

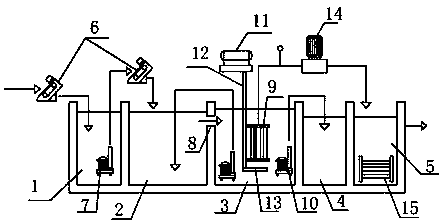

1.一种综合性污水处理系统，其特征在于：包括依次连接的调节池(1)、缺氧沉淀池(2)、MBR膜生物反应池(3)和紫外线杀菌池(5)，所述的调节池(1)内设有机械格栅(6)，调节池(1)底部还设有的用来连接缺氧沉淀池(2)的潜水泵组(7)，所述缺氧沉淀池(2)右壁上部设有与MBR膜生物反应池(3)上部连通的排水口(8)，所述MBR膜生物反应池(3)内设有曝气装置和超滤膜组件(9)，所述超滤膜组件(9)通过提升设备与紫外线杀菌池(5)连接，MBR膜生物反应池(3)内还设有与缺氧沉淀池(2)连接用来回流污水的提升泵组。
2.根据权利要求1所述的一种综合性污水处理系统，其特征在于：所述MBR膜生物反应池(3)与紫外线杀菌池(5)之间设有沉淀池(4)，MBR膜生物反应池(3)内还设有与沉淀池(4)连接的污泥提升泵(10)。
3.根据权利要求1或2所述的一种综合性污水处理系统，其特征在于：所述MBR膜生物反应池(3)内设有挂载好氧微生物膜的生物填料A。
4.根据权利要求1或2所述的一种综合性污水处理系统，其特征在于：所述缺氧沉淀池(2)内设有用来挂载厌氧微生物膜的生物填料B。
5.根据权利要求1或2所述的一种综合性污水处理系统，其特征在于：所述曝气装置包括依次连接的鼓风机(11)、进气管(12)和曝气管(13)，所述曝气管(13)两侧设有曝气微孔。
6.根据权利要求1或2所述的一种综合性污水处理系统，其特征在于：所述提升设备为真空隔膜泵(14)。
7.根据权利要求1或2所述的一种综合性污水处理系统，其特征在于：所述紫外线杀菌池(5)底部设有管状紫外线灯组(15)。
8.根据权利要求1或2所述的一种综合性污水处理系统，其特征在于：所述缺氧沉淀池(2)的进水端也设有机械格栅(6)。
9.根据权利要求2所述的一种综合性污水处理系统，其特征在于：所述调节池(1)、缺氧沉淀池(2)、MBR膜生物反应池(3)、沉淀池(4)和紫外线杀菌池(5)内壁上均设有SBS防水卷材层，所述SBS防水卷材层上涂沥青防腐层。
说明书
一种综合性污水处理系统
技术领域
本实用新型涉及污水处理设备领域，具体是指一种综合性污水处理系统。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150~400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。现有的生活污水处理方案一般采用生物法处理，通过活性污泥培养微生物进行处理的技术，而一般的生物法大都有一定的局限性，不能够很好的进行综合性污水处理，而如果设置大型的污水处理站就会占用太大的空间，也增加了使用维护成本。
实用新型内容
本实用新型的目的在于提供一种小型一体式、高效过滤净化综合处理的污水处理系统。
本实用新型通过下述技术方案实现：一种综合性污水处理系统，包括依次连接的调节池、缺氧沉淀池、MBR膜生物反应池和紫外线杀菌池，所述的调节池内设有机械格栅，调节池与缺氧沉淀池通过在调节池底部设有的潜水泵组连接，所述缺氧沉淀池右壁上部设有与MBR膜生物反应池上部连通的排水口，所述MBR膜生物反应池内设有曝气装置和超滤膜组件，所述超滤膜组件通过提升设备与紫外线杀菌池连接，MBR膜生物反应池内还设有与缺氧沉淀池连接用来回流污水的提升泵组。本系统结构简单紧凑，占地面积较小，能够很好的利用空间，而且通过串联的多种污水处理池能够高效的进行污水的净化过滤，以达到国家或行业的排放标准。在保持较小体积的同时又能够保持综合污水处理效率，从而给一些小型企业或村庄的生活污水处理提供一种较好的解决方案。
本系统的处理原理为：首先污水从调节池进入，经过机械格栅的初步过滤从而过滤掉进水中较大的固体或悬浮物，经过调节池将进水的流速和流量进行调节，然后通过潜水泵组的输送到缺氧沉淀池内进行缺氧反应，不仅能够将废水中各种复杂有机物分解转化成甲烷和二氧化碳等物质，并且废水中的有机氮变成氨氮化合物，然后把储存的聚磷酸盐进行分解，并大量吸收污水中的BOD、释放磷( 聚磷酸盐水解为正磷酸盐)，使污水中BOD下降，磷含量升高;此时缺氧沉淀池内经过处理的上清液通过排水口进入MBR膜生物反应池内，然后此时微生物大量吸收在厌氧阶段释放的磷和原污水中的磷，完成磷的过渡积累和最后的奢量吸收，在细胞体内合成聚磷酸盐而储存起来，从而达到去除BOD和磷的目的，而且此时水中的氨氮在亚硝酸菌的作用下被氧化成亚硝酸盐，然后通过提升泵组重新回到缺氧沉淀池内在硝酸菌的作用下进一步氧化成硝酸盐，从而完成脱氮的目的，而最后污水通过再通过超滤膜组件过滤进入紫外线杀菌池进行杀菌作业，以达到排放标准。
为更好的实现本实用新型，进一步地，所述MBR膜生物反应池与紫外线杀菌池之间设有沉淀池，MBR膜生物反应池内还设有与沉淀池连接的污泥提升泵。所述的沉淀池用来沉淀MBR膜生物反应池内的污泥，然后将沉淀池和缺氧沉淀池内的污泥进行集中处理。
进一步地，所述MBR膜生物反应池内设有挂载好氧微生物膜的生物填料A。
进一步地，所述缺氧沉淀池内设有用来挂载厌氧微生物膜的生物填料B。
进一步地，所述曝气装置包括依次连接的鼓风机、进气管和曝气管，所述曝气管两侧设有曝气微孔。
进一步地，所述提升设备为真空隔膜泵。
进一步地，所述紫外线杀菌池底部设有管状紫外线灯组。
进一步地，所述缺氧沉淀池的进水端也设有机械格栅。
进一步地，所述调节池、缺氧沉淀池、MBR膜生物反应池、沉淀池和紫外线杀菌池内壁上均设有SBS防水卷材层，所述SBS防水卷材层上涂沥青防腐层。所述的SBS防水卷材层为聚酯毡胎基弹性体改性沥青防水卷材，这种材料低温柔性好，达到-25℃不裂纹;耐热性能高，90℃不流淌。延伸性能好，使用寿命长，施工简便，污染小等特点。产品适用于Ⅰ、Ⅱ级建筑的防水工程，尤其适用于低温寒冷地区和结构变形频繁的建筑防水工程。而在其外部还设有一层沥青防腐层能够提高整个系统的防腐蚀能力，使得系统在长期处理具有一定腐蚀性污水的作业中更加的稳定高效。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型结构简单紧凑，占地面积较小，能够很好的利用空间，而且通过串联的多种污水处理池能够高效的进行污水的净化过滤，以达到国家或行业的排放标准，在保持较小体积的同时又能够保持综合污水处理效率，从而给一些小型企业或村庄的生活污水处理提供一种较好的解决方案;
(2)本实用新型通过在超滤膜组件上设有提升设备，且所述的提升设备选用真空隔膜泵能够有效的提高超滤膜组件的过滤效果的过滤量，而且真空隔膜泵结构简单稳定，减少后期的维护检修成本;
(3)本实用新型通过增设有SBS防水卷材层能够提高整个系统内所有的污水池的防渗透能力，而在其外部还设有一层沥青防腐层能够提高整个系统的防腐蚀能力，使得系统在长期处理具有一定腐蚀性污水的作业中更加的稳定高效。
