申请日2016.11.11
公开(公告)日2017.08.18
IPC分类号C02F9/12; C02F103/10; C02F101/20
摘要
本实用新型涉及一种油田废水处理装置，属于水处理领域，包括过滤罐，其特征在于，所述过滤罐内由上至下依次设有除铁室和过滤室，所述除铁室内设有吸铁机构，所述吸铁机构包括一个提手、一个横杆、多根磁棒、和磁棒数量对应的套筒;提手固定在横杆上，横杆的两端以螺钉固定在过滤罐内壁上，磁棒固定在横杆下方，套筒套于磁棒外;所述过滤室内设有粗过滤网、精过滤网和填料。本实用新型在过滤罐内增设吸铁机构，先处理油田废水中的铁剂，避免铁与后续化学处理试剂聚合，提高化学处理油田废水中化学物质的效率，减少化学处理过程中化学试剂的使用量以及污染物的排放。
权利要求书

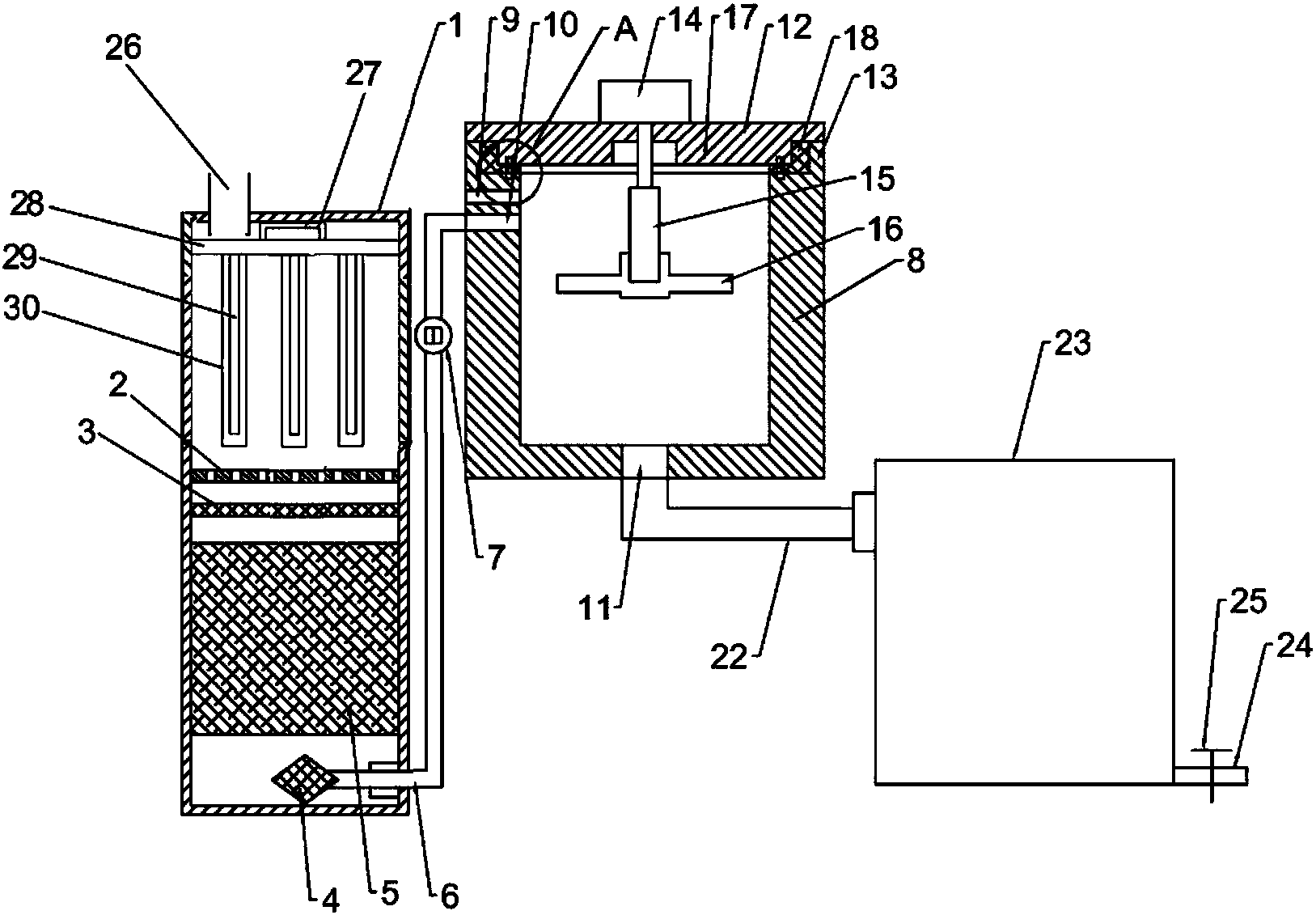

1.一种油田废水处理装置，包括过滤罐，其特征在于，所述过滤罐内由上至下依次设有除铁室和过滤室，所述除铁室内设有吸铁机构，所述吸铁机构包括一个提手、一个横杆、多根磁棒、和磁棒数量对应的套筒;提手固定在横杆上，横杆的两端以螺钉固定在过滤罐内壁上，磁棒固定在横杆下方，套筒套于磁棒外;所述过滤室内设有粗过滤网、精过滤网和填料，并且粗过滤网位于过滤室的上层，精过滤网位于过滤室的中层，填料位于过滤室的下层，过滤室的下部还设有过滤罩，过滤罩固定安装在第一连接管的一端，第一连接管的另一端穿出过滤室连接有处理罐，且第一连接管位于过滤室外部安装有水泵，所述处理罐包括罐体，罐体呈筒状，罐体的上端侧壁上设有加药口和进水口，且加药口位于进水口上方，进水口与第一连接管相连，罐体的底部具有排水口，罐体的上端配合设有罐盖;所述罐体的顶壁上具有呈圆筒状凸出的连接部，罐盖呈环状且与罐体同轴，罐盖的下端面与连接部的上端面相贴靠，且罐盖通过螺栓与连接部拆卸固定;所述罐盖的上端固定安装有电机，电机的输出轴穿过罐盖并通过焊接的方式与连接杆的上端相固定，连接杆的下端通过焊接的方式与搅拌桨相固定;所述罐盖的下端面上具有呈圆筒状凸出的支撑部，且连接部、支撑部和罐体三者的中心轴线共线，橡胶筒呈圆筒状且套在支撑部上，橡胶筒的内、外侧壁分别与支撑部的侧壁和连接部的内侧壁相贴靠;所述橡胶筒的内侧壁上具有呈环状凸出的缓冲部，缓冲部与橡胶筒同轴，且缓冲部的上、下两端面分别与支撑部的下端面和罐体的顶壁相贴靠;所述排水口的下端通过第二连接管连接有沉淀池，沉淀池的右侧壁下端开设有排污口。
2.根据权利要求1所述的油田废水处理装置，其特征在于，所述缓冲部的下端面上设有呈环状的压溃槽，压溃槽呈环状且与缓冲部同轴，压溃槽有若干个且同心分布。
3.根据权利要求1或2所述的油田废水处理装置，其特征在于，所述缓冲部沿其轴向贯穿有连接孔，支撑部和罐体上分别对应设有固定孔一和固定孔二，且固定孔一和固定孔二均为盲孔，连接孔内插有弹簧，且弹簧的两端分别与固定孔一和固定孔二的底壁相抵。
4.根据权利要求3所述的油田废水处理装置，其特征在于，所述弹簧有若干根且沿缓冲部的周向均布，连接孔、固定孔一和固定孔二的数量均与弹簧相同且位 置均一一对应。
5.根据权利要求1所述的油田废水处理装置，其特征在于，所述排污口上安装有控制阀。
6.根据权利要求1所述的油田废水处理装置，其特征在于，所述磁棒的数量为2-4根。
说明书
一种油田废水处理装置
技术领域
本实用新型涉及水处理领域，具体地说，是一种油田废水处理装置。
背景技术
油田废水中含有多种非亲水性化学物质以及铁剂，在采用化学处理法处理处理油田废水时，废水中的铁剂会率先与化学试剂聚合，使得化学试剂无法与油田废水中的非亲水性化学物质发生反应，从而无法除去油田废水中的油污，因此在处理油田废水之前，需要先进行除铁处理以及过滤，以提高后续化学处理的效率。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种油田废水处理装置。
为实现上述目的，本实用新型提供如下技术方案：
本实用新型涉及一种油田废水处理装置，包括过滤罐，其特征在于，所述过滤罐内由上至下依次设有除铁室和过滤室，所述除铁室内设有吸铁机构，所述吸铁机构包括一个提手、一个横杆、多根磁棒、和磁棒数量对应的套筒;提手固定在横杆上，横杆的两端以螺钉固定在过滤罐内壁上，磁棒固定在横杆下方，套筒套于磁棒外;所述过滤室内设有粗过滤网、精过滤网和填料，并且粗过滤网位于过滤室的上层，精过滤网位于过滤室的中层，填料位于过滤室的下层，过滤室的下部还设有过滤罩，过滤罩固定安装在第一连接管的一端，第一连接管的另一端穿出过滤室连接有处理罐，且第一连接管位于过滤室外部安装有水泵，所述处理罐包括罐体，罐体呈筒状，罐体的上端侧壁上设有加药口和进水口，且加药口位于进水口上方，进水口与第一连接管相连，罐体的底部具有排水口，罐体的上端配合设有罐盖;所述罐体的顶壁上具有呈圆筒状凸出的连接部，罐盖呈环状且与罐体同轴，罐盖的下端面与连接部的上端面相贴靠，且罐盖通过螺栓与连接部拆卸固定;所述罐盖的上端固定安装有电机，电机的输出轴穿过罐盖并通过焊接的方式与连接杆的上端相固定，连接杆的下端通过焊接的方式与搅拌桨相固定;所述罐盖的下端面上具有呈圆筒状凸出的支撑部，且连接部、支撑部和罐体三者的中心轴线共线，橡胶筒呈圆筒状且套在支撑部上，橡胶筒的内、外侧壁分别与支撑部的侧壁和连接部的内侧壁相贴靠;所述橡胶筒的内侧壁上具有呈环状凸出的缓冲部，缓冲部与橡胶筒同轴，且缓冲部的上、下两端面分别与支撑部的下 端面和罐体的顶壁相贴靠;所述排水口的下端通过第二连接管连接有沉淀池，沉淀池的右侧壁下端开设有排污口。
进一步地，所述缓冲部的下端面上设有呈环状的压溃槽，压溃槽呈环状且与缓冲部同轴，压溃槽有若干个且同心分布。
进一步地，所述缓冲部沿其轴向贯穿有连接孔，支撑部和罐体上分别对应设有固定孔一和固定孔二，且固定孔一和固定孔二均为盲孔，连接孔内插有弹簧，且弹簧的两端分别与固定孔一和固定孔二的底壁相抵。
进一步地，所述弹簧有若干根且沿缓冲部的周向均布，连接孔、固定孔一和固定孔二的数量均与弹簧相同且位置均一一对应。
进一步地，所述排污口上安装有控制阀。
进一步地，所述磁棒的数量为2-4根。
与现有技术相比，本实用新型的积极效果是：
1.本实用新型在过滤罐内增设吸铁机构，先处理油田废水中的铁剂，避免铁与后续化学处理试剂聚合，提高化学处理油田废水中化学物质的效率，减少化学处理过程中化学试剂的使用量以及污染物的排放。
