申请日2016.08.31
公开(公告)日2017.04.19
IPC分类号C02F9/04
摘要
一种真空转鼓废水处理装置，包括真空转鼓，真空转鼓通过管道联通斜板沉淀池，斜板沉淀池通过废水Ⅰ管道联通总排口，斜板沉淀池的下部设有排污口。斜板沉淀池至少两个并联，在真空转鼓到斜板沉淀池的管道支流上设有阀门。斜板沉淀池为敞口斜板沉淀池。斜板沉淀池通过排污装置连接带式过滤机。本实用新型的有益效果为：和现有技术相比，本实用新型将废水Ⅰ设置一条单独的水处理系统，成本低廉。同时，避免大量含食用盐的污水对处理废水Ⅱ的干扰。另外，斜板沉淀池便于颗粒无沉淀，提高含食用盐的污水处理效率。

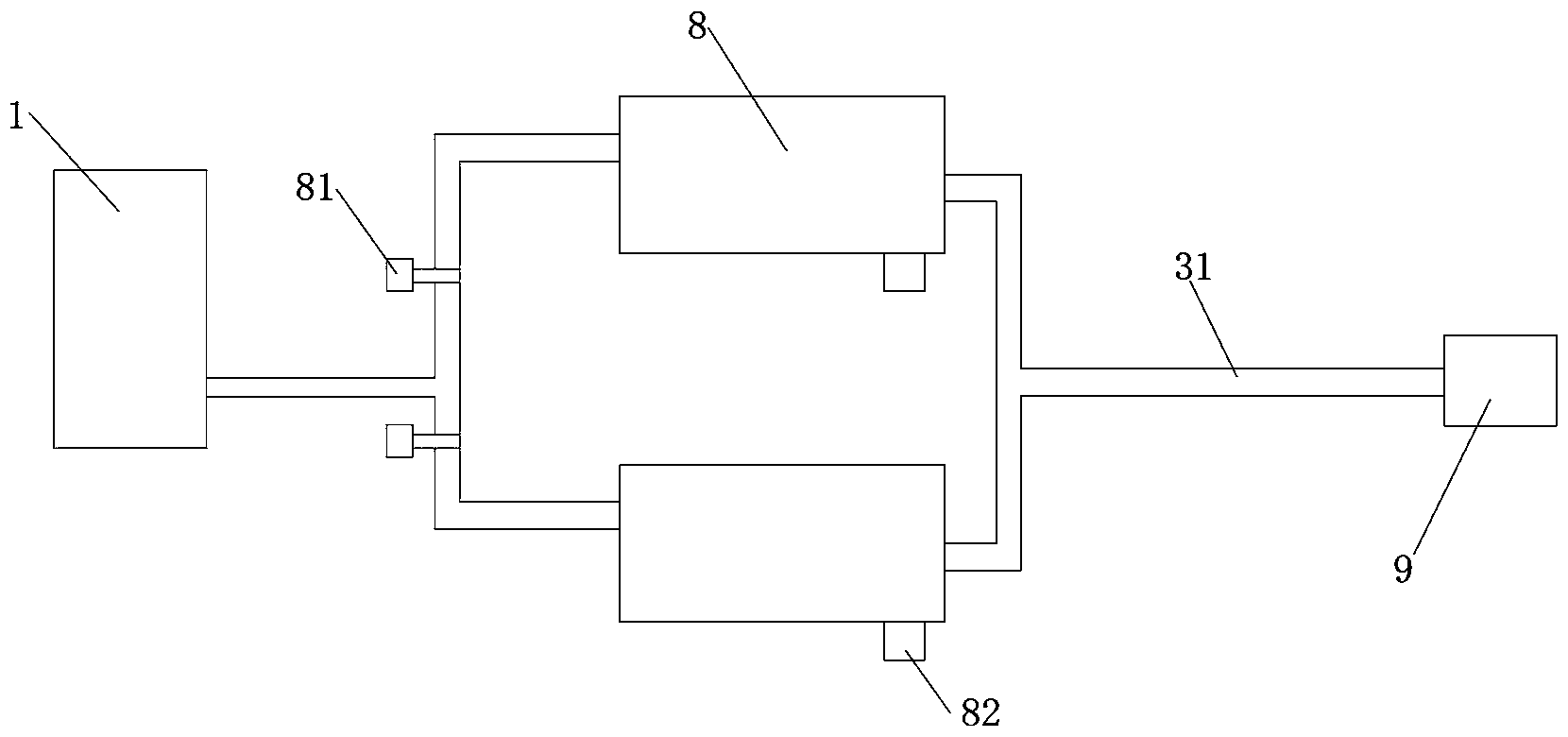

摘要附图
权利要求书
1.一种真空转鼓废水处理装置，包括真空转鼓(1)，其特征在于：真空转鼓(1)通过管道联通斜板沉淀池(8)，斜板沉淀池(8)通过废水Ⅰ管道(31)联通总排口(9)，斜板沉淀池(8)的下部设有排污口(82)。
2.如权利要求1所述的真空转鼓废水处理装置，其特征在于：所述斜板沉淀池(8)至少两个并联，在真空转鼓(1)到斜板沉淀池(8)的管道支流上设有阀门(81)。
3.如权利要求2所述的真空转鼓废水处理装置，其特征在于：所述斜板沉淀池(8)为敞口斜板沉淀池。
4.如权利要求2所述的真空转鼓废水处理装置，其特征在于：所述斜板沉淀池(8)通过排污装置连接带式过滤机。
说明书
一种真空转鼓废水处理装置
技术领域
本实用新型涉及酵母生产领域，特别是一种酵母生产设备。
背景技术
现在在酿酒等工艺中，一般都使用酵母。而酵母的生成比较复杂，在种子培养关培养种子后，要加工艺水发酵、分离后进入酵母乳贮罐，在酵母乳贮罐加入营养盐(或者食用盐)培养发酵后，泵入真空转鼓脱水后造粒，然后干燥制成酵母。在种子发酵、分离时会产生废水(下称废水Ⅱ)，在真空转鼓脱水也会产生废水(下称废水Ⅰ)，废水Ⅰ、废水Ⅱ都要经过生化、物化处理才能进入总排口排放。如图1，真空转鼓1产生的废水Ⅰ进入露天的贮水池2，贮水池2通过废水Ⅰ管道31进入污水处理设备3，同时，酵母乳贮罐产生的废水Ⅱ通过废水Ⅱ管道32也进入污水处理设备3，污水处理设备3处理过的废水通过废水总管33联通总排口。
实用新型内容
问题是：废水Ⅰ中主要含食用盐，其与废水Ⅱ混合以后一起经过污水处理设备处理时，废水Ⅰ会对废水Ⅱ的处理产生干扰，增加污水处理成本。另外，露天的贮水池里面总有存水，时间长了就会发臭，影响生产环境。
为克服上述不足，本实用新型的目的是提供一种真空转鼓废水处理装置，其可以减少在污水处理设备中对废水Ⅱ的干扰，减小污水处理成本。
本实用新型的技术方案具体为：
一种真空转鼓废水处理装置，包括真空转鼓1，真空转鼓1通过管道联通斜板沉淀池8，斜板沉淀池8通过废水Ⅰ管道31联通总排口9，斜板沉淀池8的下部设有排污口82。
斜板沉淀池8至少两个并联，在真空转鼓1到斜板沉淀池8的管道支流上设有阀门81。
斜板沉淀池8为敞口斜板沉淀池。
斜板沉淀池8通过排污装置连接带式过滤机。
本实用新型的有益效果为：和现有技术相比，本实用新型将废水Ⅰ设置一条单独的水处理系统，成本低廉。同时，避免大量含食用盐的污水对处理废水Ⅱ的干扰。另外，斜板沉淀池便于颗粒无沉淀，提高含食用盐的污水处理效率。
