申请日2016.09.13
公开(公告)日2016.12.07
IPC分类号F16K31/04; F16K31/50; F16K3/314; F16K27/04; C02F1/00
摘要
本发明提供一种无级可调式废水比例调节器，所述调节器包括电机(1)、阀芯(2)和调节器主体(4)，其中，电机(1)的电机轴与阀芯(2)机械连接、向阀芯(2)传动;阀芯(2)上部设有外螺纹(21)，下部为调节端(24);阀芯上部具有与电机(1)的电机轴机械连接的机构;调节器主体(4)具有三通管件结构，其中一个通路设有与阀芯的外螺纹(21)相配合的内螺纹(41)。本发明的无级可调式废水比例调节器结构简单、适用于各种类型的净水器中，安装在浓水出水端的下游能够起到对废水比的无级调节，实现净水器的按需制水。
权利要求书
1.无级可调式废水比例调节器，所述调节器包括电机(1)、阀芯(2)和调节器主体(4)，其特征在于电机(1)的电机轴与阀芯(2)机械连接、向阀芯(2)传动;
阀芯(2)上部设有外螺纹(21)，下部为调节端(24);阀芯上部具有与电机(1)的电机轴机械连接的机构;
调节器主体(4)具有三通管件结构，其中一个通路设有与阀芯的外螺纹(21)相配合的内螺纹(41)。
2.根据权利要求1所述的废水比例调节器，其特征在于电机轴与阀芯(2)机械连接的实现是：电机(1)具有电机主体(11)和主轴延伸部(12)，阀芯(24)上部中央设有与主轴延伸部(12)相配合的连接孔(22);主轴延伸部(12)与连接孔(22)的配合具有导向机构。
3.根据权利要求1所述的废水比例调节器，其特征在于阀芯(2)中部设有O型圈槽(23)。
4.根据权利要求3所述的废水比例调节器，其特征在于O型圈槽(23)有一道或平行的多道。
5.根据权利要求4所述的废水比例调节器，其特征在于所述调节器还包括与O型圈槽(23)相配合的O型圈(3)。
6.根据权利要求1所述的废水比例调节器，其特征在于电机(1)具有正反转控制装置，或与正反装控制装置连接并受其控制。
7.根据权利要求1所述的废水比例调节器，其特征在于电机(1)是变频电机。
8.根据权利要求1所述的废水比例调节器，其特征在于所述三通管件是T型三通管件或Y型三通管件。
9.根据权利要求1所述的废水比例调节器，其特征在于调节端(24)的末端是圆锥形或圆柱形。
10.根据权利要求1所述的废水比例器，其特征在于调节器主体(4)的外侧设有翼部(42)，翼部(42)设有内螺纹通孔(43);所述调节器还包括与内螺纹通孔(43)相配合的紧固螺丝(5)。
说明书
无级可调式废水比例调节器
【技术领域】
本发明涉及废水比例调节器，特别是一种实现废水比例无级可调的调节器。
【背景技术】
废水比例调节器是一类常用于净水器、特别是采用反渗透膜、纳滤膜净水器的装置，通过改变膜滤芯的浓水管路压力实现废水比例调节的装置。
现有的适用于净水器的废水比例器一般分为“固定式”废水比和“分档式”手动调节废水比。这两类废水比例调节器的局限性在于:第一，它们或者根本就不可调、或者只能分几档(级)来调节废水比例，它们都无法根据水质实现自动、连续地调节废水比例，以便能更为精准地应对不同水质(TDS)、最终达到保护膜性能和高效节水之间的最佳平衡。第二，使用一段时间后废水比例器内易结垢，从而引起膜的堵塞，严重时使得净水设备报废。上述两类废水比例器或者根本就不可除垢(只能更换零部件)、或者只能人工干预实施手动除垢，它们都无法针对比例器工况条件的变化而实现自动除垢以保障净水设备能始终运行在最佳工况条件下。这带来售后维护成本增加，用户体验差。
基于以上存在的问题，有必要研发一种新的废水比例器，实现：1、根据检测到的当地水质情况对净水设备废水排放流量进行自动调节，使得净水设备的运行处于最佳的运行状态。2、根据净水设备控制系统对废水排放流量的监测或系统设置发出的指令，对废水比例器自身进行自动除垢处理。3、根据净水设备系统的设置发出的指令，自动调节废水比例调节器至最佳状态以便对净水设备的膜滤芯进行自动冲洗。
【发明内容】
本发明的目的是提供一种应用于净水器的无级可调式废水比例调节器，具有1、可根据监测到的当地水质情况对净水设备废水排放流量进行自动调节，使得净水设备的运行处于最佳运行状态;2、可根据净水设备控制系统对废水排放流量的检测或系统设置发出的指令，其可对自身进行自动除垢处理，避免自身因结垢而堵塞;3、可根据净水设备系统的设置发出的指令，该废水比例调节器可打开到最佳状态以便对净水设备的膜滤芯进行自动冲洗;4、结构简单的特点，能普遍适用于各类净水设备。

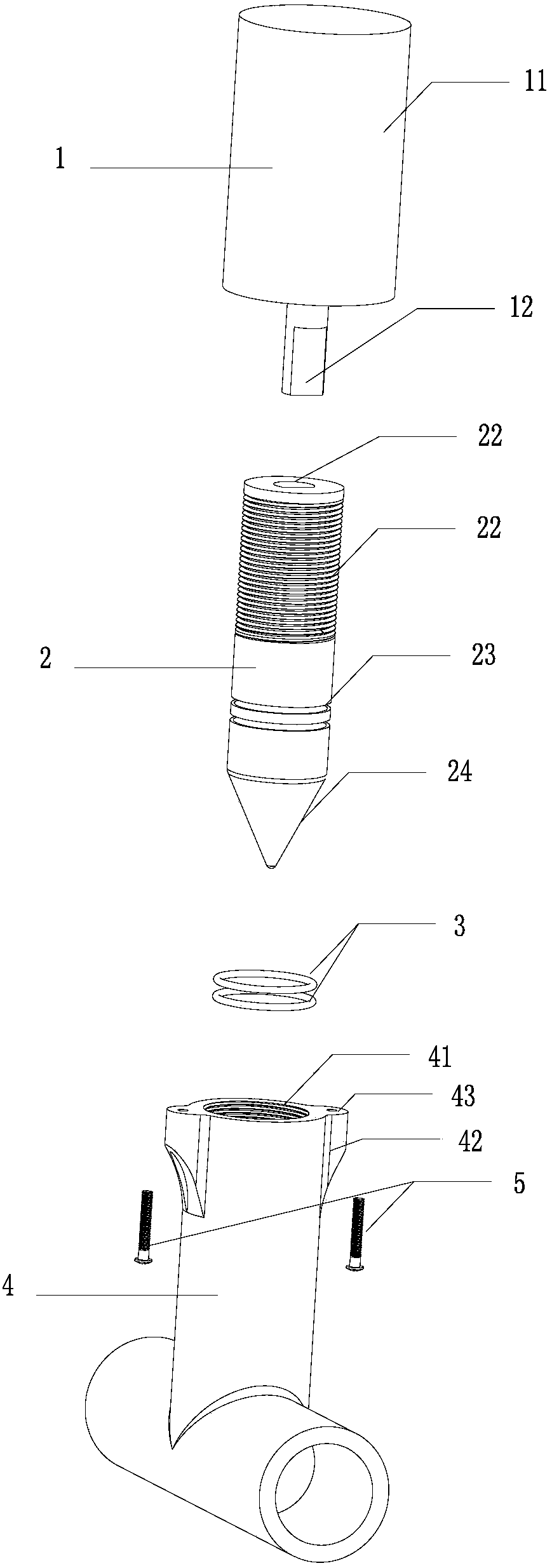

为了实现上述目的，本发明提供一种无级可调式废水比例调节器，所述调节器包括电机1、阀芯2和调节器主体4，其中，电机1的电机轴与阀芯2机械连接、向阀芯2传动;阀芯2上部设有外螺纹21，下部为调节端24;阀芯上部具有与电机1的电机轴机械连接的机构;调节器主体4具有三通管件结构，其中一个通路设有与阀芯的外螺纹21相配合的内螺纹41。
在本发明中，为了便于描述，将阀芯2朝向电机1的一端称为上端或上部，另一端称为下端、下部或末端。
电机轴与阀芯2机械连接的一种优选实现方式是：电机1具有电机主体11和主轴延伸部12，阀芯24上部中央设有与主轴延伸部12相配合的连接孔22;主轴延伸部12与连接孔22的配合具有导向机构。“导向机构”应当理解为当主轴延伸部12插入连接孔22后，在电机1的带动下，阀芯2能够通过主轴延伸部12与连接孔22的配合而转动，主轴延伸部12与连接孔22之间不会发生相对转动。
导向机构可以通过横截面形状为长方形、正方形、三角形或六边形的主轴延伸部12及连接孔22实现，或能够产生相同作用的其他形状。
在本发明中，为了加强调节器的密闭性，阀芯2中部设有O型圈槽23。可选地，O型圈槽23有一道或平行的多道。
所述调节器还包括与O型圈槽23相配合的O型圈3。
为了实现阀芯2的上下运动，电机1具有正反转控制装置，或与正反装控制装置连接并受其控制。
在本发明中，电机1优选采用变频电机。
电机的正反转控制装置或通过正反装控制装置控制电机正反转属于本领域的现有技术，在此不作赘述。
在本发明中，可选地，所述三通管件是T型三通管件或Y型三通管件。
调节端24的末端是圆锥形或圆柱形。无论是圆锥形还是圆柱形末端，都能够确保当阀芯2向下运动到最大幅度时，三通管道内留有调节器不可调节的最小水通路空间，保证废水在不同净化水设备的使用场合下的最小流量的排放，保护滤芯。
为了实现调节器的安装固定，并使得阀芯2在向下运动时不会带动调节器主体，调节器主体4的外侧设有翼部42，翼部42设有内螺纹通孔43;所述调节器还包括与内螺纹通孔43相配合的紧固螺丝5。
翼部42可以设置在三通管体中用于插入阀芯2的一端的外侧，也可以根据安装的需要设置在调节器主体4的其他位置。
使用时，当电机1转动，在导向机构的作用下阀芯2随之转动，阀芯的外螺纹21与调节器主体4的内螺纹41配合，阀芯2向下或向上运动。例如当电机1正转时，阀芯2向下转动，可使废水比例调节器主体4内流道空间缩小，达到调小流量的目的。当电机1反转时，阀芯2向上转动，使其废水比例调节器主体4内的流道空间增大，达到调大流量的目的。
O型圈3与废水比例调节器主体的内壁径向紧密配合，起到密封的作用，防止水从调节阀芯方向渗漏。
本发明的无级可调式废水比例调节器结构简单、适用于各种类型的净水器中，安装在浓水出水端的下游能够起到对废水比的无级调节，实现净水器的按需制水。
