申请日2016.08.31
公开(公告)日2017.04.19
IPC分类号C02F3/28
摘要
本实用新型涉及重质废油处理设备技术领域，尤其是一种用于废油回收中废水处理的厌氧塔。这种用于废油回收中废水处理的厌氧塔，包括塔体，塔体底部设有进水口，塔体顶端连接有净水腔，所述塔体内腔设有上下分布的悬浮污泥区和颗粒污泥区，塔体外壁设有保持塔体内腔恒温的恒温水盘管;所述净水腔内置有固液气三相分离装置，所述恒温水盘管的进水端和出水端之间连接有循环水管，循环水管上连接有安装有自控恒温装置的水槽。本实用新型结构简单，设计合理，经过颗粒污泥区和悬浮污泥区，废水厌氧处理效果好，塔体外壁包裹有恒温装置，提高了废水厌氧的效率，而且具有占地面积小、节省基地投资、抗冲击负荷能力强、出水稳定性好等优点。

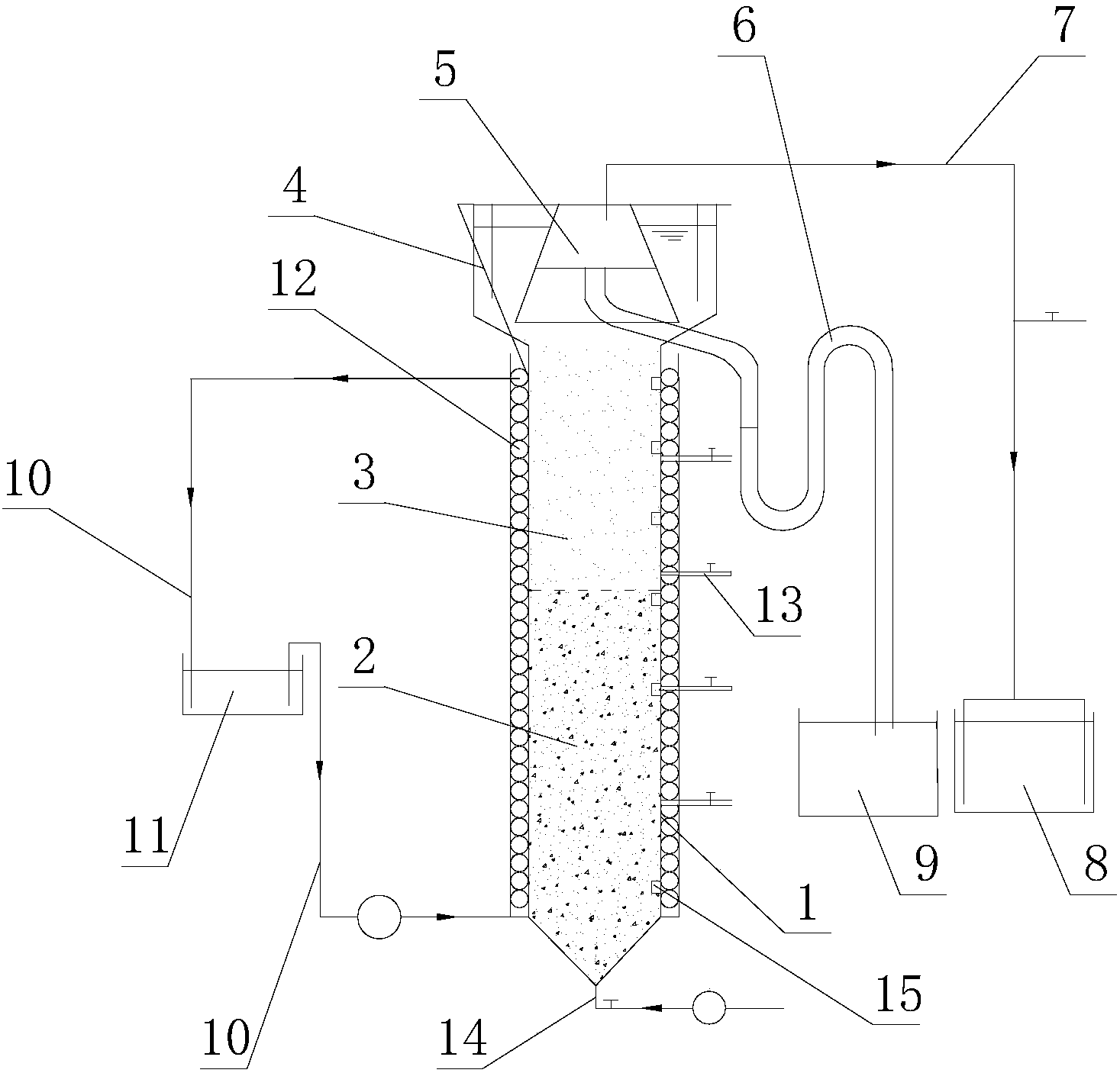

摘要附图
权利要求书
1.一种用于废油回收中废水处理的厌氧塔，其特征在于：包括塔体(1)，塔体(1)底部设有进水口(14)，塔体(1)顶端连接有净水腔(4)，所述塔体(1)内腔设有上下分布的悬浮污泥区(3)和颗粒污泥区(2)，塔体(1)外壁设有保持塔体(1)内腔恒温的恒温水盘管(12);所述净水腔(4)内置有固液气三相分离装置(5)，固液气三相分离装置(5)的气相出口连接有集气管(7)，集气管(7)连通至气体收集罐(8)，固液气三相分离装置(5)的出水口连接有水封弯管(6)，水封弯管(6)连通至集水罐(9)，固液气三相分离装置(5)的固相出口通过管路连接至悬浮污泥区(3);所述恒温水盘管(12)的进水端和出水端之间连接有循环水管(10)，循环水管(10)上连接有安装有自控恒温装置的水槽(11)，自控恒温装置通过有线或无线连接至PLC控制器。
2.根据权利要求1所述的用于废油回收中废水处理的厌氧塔，其特征在于：所述的塔体(1)内腔安装有多个温度传感器(15)，温度传感器(15)通过有线或无线连接至PLC控制器。
3.根据权利要求1所述的用于废油回收中废水处理的厌氧塔，其特征在于：所述的塔体(1)上开设有多个取样口(13)。
4.根据权利要求1所述的用于废油回收中废水处理的厌氧塔，其特征在于：所述的恒温水盘管(12)外壁包裹有保温棉。
说明书
用于废油回收中废水处理的厌氧塔
技术领域
本实用新型涉及重质废油处理设备技术领域，尤其是一种用于废油回收中废水处理的厌氧塔。
背景技术
机油是高速机械油和普通机油的总称，属于矿物油范畴。它被广泛用于汽车发动机、变速器、齿轮和涡轮传动装置淬火、润滑等机械中。机油在机器、设备中工作时，由于与金属接触并在压力、温度、电磁场、光及其他不利因素的影响下，长期受到剪切力的作用，会产生一系列的物理和化学变化。随着机油使用时间的延长，油中的沥青胶态物质、碳黑及有机酸、盐、水、金属碎末及其他外来杂质逐渐聚集，导致油品的颜色变深、物化性能下降、形成油泥以至无法使用的状况出现，所以需要对重质废油进行处理，而处理废油有的废水也需要进行处理后才能排放。废水处理中厌氧塔具有十分重要的作用，传统的厌氧塔结构复杂，操作繁琐，处理效果差。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术中之不足，提供一种结构简单，处理效果好的用于废油回收中废水处理的厌氧塔。
本实用新型解决其技术问题所采用的技术方案是：一种用于废油回收中废水处理的厌氧塔，包括塔体，塔体底部设有进水口，塔体顶端连接有净水腔，所述塔体内腔设有上下分布的悬浮污泥区和颗粒污泥区，塔体外壁设有保持塔体内腔恒温的恒温水盘管;所述净水腔内置有固液气三相分离装置，固液气三相分离装置的气相出口连接有集气管，集气管连通至气体收集罐，固液气三相分离装置的出水口连接有水封弯管，水封弯管连通至集水罐，固液气三相分离装置的固相出口通过管路连接至悬浮污泥区;所述恒温水盘管的进水端和出水端之间连接有循环水管，循环水管上连接有安装有自控恒温装置的水槽，自控恒温装置通过有线或无线连接至PLC控制器。
进一步地，所述的塔体内腔安装有多个温度传感器，温度传感器通过有线或无线连接至PLC控制器。
进一步地，所述的塔体上开设有多个取样口。
进一步地，所述的恒温水盘管外壁包裹有保温棉。
本实用新型的有益效果是：本实用新型结构简单，设计合理，操作简便，经过颗粒污泥区和悬浮污泥区，废水厌氧处理效果好，塔体外壁包裹有恒温装置，提高了废水厌氧的效率，而且具有占地面积小、节省基地投资、抗冲击负荷能力强、出水稳定性好等优点。
