申请日2016.08.31
公开(公告)日2017.04.19
IPC分类号F04B53/16
摘要

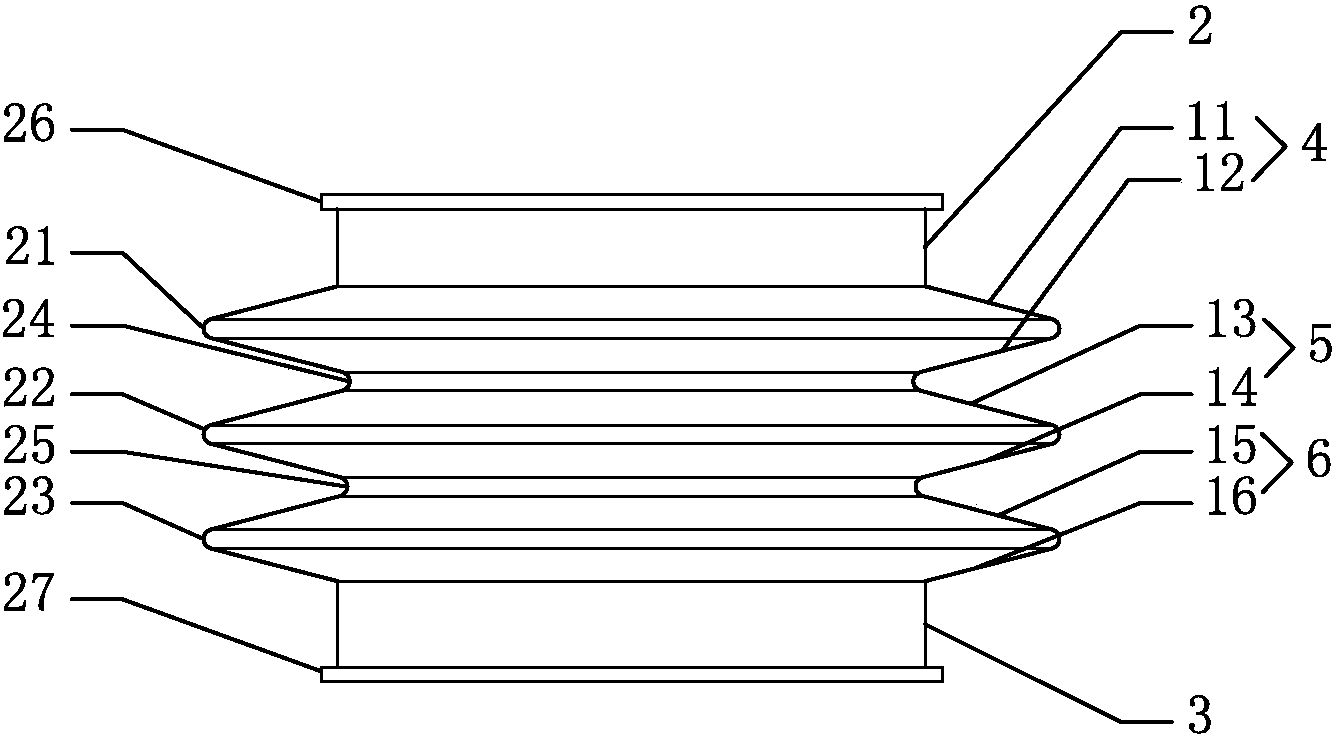

本实用新型公开了一种污水泵用进料管，旨在提供一种可伸缩、高强度、具有弹性的污水泵用进料管，其技术方案要点是一种污水泵用进料管，包括管体，所述管体两端分别设有第一连接部和第二连接部，管体包括第一伸缩部、第二伸缩部和第三伸缩部，第一伸缩部包括第一管壁和第二管壁，第一管壁和第二管壁通过第一弹性体连接，第二伸缩部包括第三管壁和第四管壁，第三管壁和第四管壁通过第二弹性体连接，第三伸缩部包括第五管壁和第六管壁，第五管壁和第六管壁通过第三弹性体连接，第二管壁和第三管壁通过第四弹性体连接，第四管壁和第五管壁通过第五弹性体连接，本实用新型适用于管道技术领域。
摘要附图
权利要求书
1.一种污水泵用进料管，包括管体，其特征是：所述管体两端分别设有第一连接部和第二连接部，管体包括第一伸缩部、第二伸缩部和第三伸缩部，第一伸缩部包括第一管壁和第二管壁，第一管壁和第二管壁通过第一弹性体连接，第二伸缩部包括第三管壁和第四管壁，第三管壁和第四管壁通过第二弹性体连接，第三伸缩部包括第五管壁和第六管壁，第五管壁和第六管壁通过第三弹性体连接，第二管壁和第三管壁通过第四弹性体连接，第四管壁和第五管壁通过第五弹性体连接，第一弹性体、第二弹性体、第三弹性体、第四弹性体和第五弹性体均为弧形结构，第一管壁与第一连接部连接，第六管壁与第二连接部连接。
2.根据权利要求1所述的一种污水泵用进料管，其特征是：所述第一伸缩部、第二伸缩部和第三伸缩部连接形成波形结构，第一弹性体、第二弹性体和第三弹性置于波形结构的波峰处，第四弹性体和第五弹性体置于波形结构的波谷处，管体的最大直径与最小直径比值为1.2-1.5。
3.根据权利要求1所述的一种污水泵用进料管，其特征是：所述第一连接部与第一管壁连接端的另一端上设有第一限位部，第二连接部与第六管壁连接端的另一端上设有第二限位部。
说明书
一种污水泵用进料管
技术领域
本实用新型涉及一种管道技术领域，更具体地说，它涉及一种污水泵用进料管。
背景技术
污水泵用进料管是用于污水处理系统中，在使用过程中，水压会对管道起到较大的冲击力，而现有的进料管通常采用直管，直管受力效果差，强度不足，易损坏，且管道的连接端处存在易撕裂的情况。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种可伸缩、高强度、具有弹性的污水泵用进料管。
为实现上述目的，本实用新型提供了如下技术方案：一种污水泵用进料管，包括管体，所述管体两端分别设有第一连接部和第二连接部，管体包括的第一伸缩部、第二伸缩部和第三伸缩部，第一伸缩部包括第一管壁和第二管壁，第一管壁和第二管壁通过第一弹性体连接，第二伸缩部包括第三管壁和第四管壁，第三管壁和第四管壁通过第二弹性体连接，第三伸缩部包括第五管壁和第六管壁，第五管壁和第六管壁通过第三弹性体连接，第二管壁和第三管壁通过第四弹性体连接，第四管壁和第五管壁通过第五弹性体连接，第一弹性体、第二弹性体、第三弹性体、第四弹性体和第五弹性体均为弧形结构，第一管壁与第一连接部连接，第六管壁与第二连接部连接。
通过采用上述技术方案，第一连接部和第二连接部用于连接固定，第一管壁、第二管壁、第三管壁、第四管壁、第五管壁和第六管壁相邻之间存在夹角，使管道内壁成多段的不规则结构，从而增加管道壁的表面积，从而分散表面应力，增加管道壁的强度，由于第一弹性体、第二弹性体、第三弹性体、第四弹性体、第五弹性体为弹性橡胶材质，且第一弹性体、第二弹性体、第三弹性体、第四弹性体、第 五弹性体均为弧形结构，可根据第一管壁、第二管壁、第三管壁、第四管壁、第五管壁、第六管壁相邻之间存在的夹角调节弧度，使之适配，所以第一弹性体可以增加第一管壁和第二管壁的连接强度，又能使第一管壁和第二管壁之间受力时发生形变，第二弹性体可以增加第三管壁和第四管壁的连接强度，又能使第三管壁和第四管壁之间受力时发生形变，第三弹性体可以增加第五管壁和第六管壁的连接强度，又能使第五管壁和第六管壁之间受力时发生形变，第四弹性体可以增加第二管壁和第三管壁的连接强度，又能使第二管壁和第三管壁之间受力时发生形变，第五弹性体可以增加第四管壁和第五管壁的连接强度，又能使第四管壁和第五管壁之间受力时发生形变，从而整体上提高管道的伸缩性能及其强度。
本实用新型进一步设置为：所述第一伸缩部、第二伸缩部和第三伸缩部连接形成波形结构，第一弹性体、第二弹性体和第三弹性置于波形结构的波峰处，第四弹性体和第五弹性体置于波形结构的波谷处，管体的最大直径与最小直径比值为1.2-1.5。
通过采用上述技术方案，第一伸缩部、第二伸缩部和第三伸缩部连接形成波形结构，即管道呈波形结构，第一伸缩部、第二伸缩部和第三伸缩部的增加了管道的容积，管道两端受力时，可实现收缩或者伸长，且不会影响管道的容积，保证管道的强度，当管体的最大直径与最小直径比值低于1.2时，管体较硬，管体的伸缩性不足，弹性不足，当管体的最大直径与最小直径比值高于1.5时，管体的较软，刚性不足，所以当管体的最大直径与最小直径比值为1.2-1.5，管体弹性好、伸缩性好、强度高。
本实用新型进一步设置为：所述第一连接部与第一管壁连接端的另一端上设有第一限位部，第二连接部与第六管壁连接端的另一端上设有第二限位部。
通过采用上述技术方案，第一限位部可以提高第一连接部端口的厚度，从而增加强度，防止撕裂，第二限位部可以提高第二连接部端口的厚度，从而增加强度，防止撕裂，且第一限位部和第二限位部可以起到限位效果，增加第一连接部与被连接件之间、第二连接部与被 连接件之间的连接可靠性，防止滑脱。
