废水吸纳装置及设备

中国污水处理工程网 时间:2018-1-25 14:39:45

污水处理专利技术

  申请日2016.09.06

  公开(公告)日2017.03.15

  IPC分类号B24B7/18; B24B55/12

  摘要

  本实用新型提出了一种废水吸纳装置及其自动磨地设备,该废水吸纳装置包括:与吸水泵连接的废水箱,与废水箱连接的吸趴体。上述的吸趴体包括:具有开口的半封闭式腔体,以及设置在腔体壁上的进水孔。其中,腔体设置成能在吸力的作用下变形,当吸水泵吸气时,腔体的开口与地面紧贴,进水孔引流地面上的污水进入腔体并收集至废水箱内。本实用新型的废水吸纳装置保证了污水收集的彻底性。

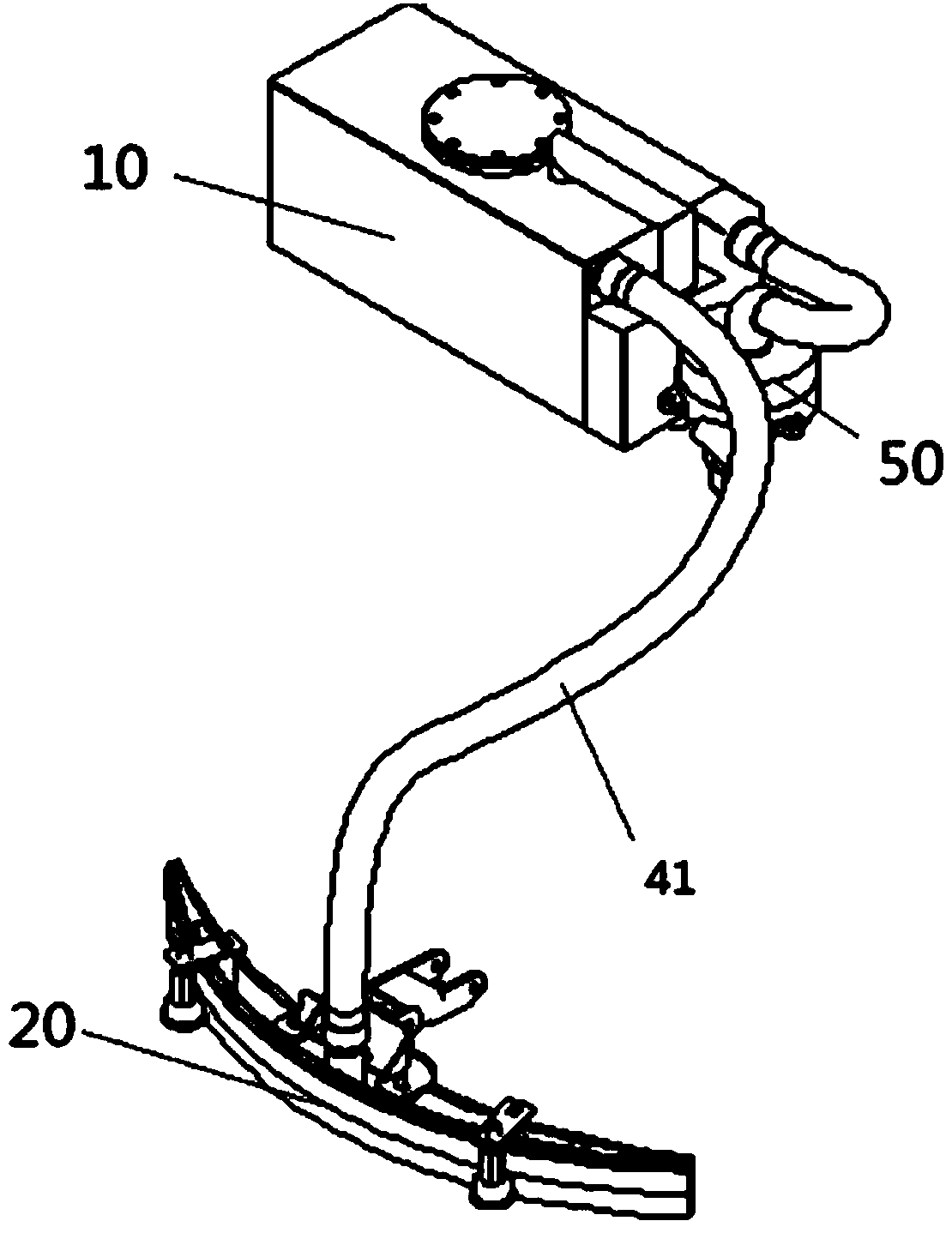

  摘要附图



  权利要求书

  1.一种废水吸纳装置,其特征在于,所述废水吸纳装置包括:

  废水箱(10),与吸水泵(50)连接;和

  吸趴体(20),与所述废水箱(10)连接,所述吸趴体(20)包括具有开口(22)的半封闭式腔体(21),以及设置在所述腔体(21)壁上的进水孔(23);

  其中,所述腔体(21)设置成能在吸力的作用下变形,当所述吸水泵(50)吸气时,所述腔体(21)的开口(22)与地面紧贴,所述进水孔(23)引流地面上的污水进入腔体(21)并收集至所述废水箱(10)内。

  2.根据权利要求1所述的废水吸纳装置,其特征在于,所述吸趴体(20)的腔体(21)包括主体框架(210),和形成吸趴开口的胶皮;

  在所述框架(210)上设有吸气管(212);

  在所述胶皮上设有用于引流污水的进水孔(23)。

  3.根据权利要求2所述的废水吸纳装置,其特征在于,在所述腔体(21)的内部,设有朝向所述吸气管(212)的用于导流的进水口(214)。

  4.根据权利要求2所述的废水吸纳装置,其特征在于,所述吸趴体(20)的腔体(21)的截面设置成弧形,包括顶壁(21a)、位于外侧的第一壁(21b)和位于内侧的第二壁(21c);

  所述吸气管(212)设置于所述顶壁(21a);

  所述进水孔(23)设置于所述第二壁(21c)上。

  5.根据权利要求1所述的废水吸纳装置,其特征在于,所述废水箱(10)包括压力腔(11)和与所述压力腔(11)连接的中间导管(12);

  所述中间导管(12)与所述废水箱(10)的顶部连接,用于从所述废水箱(10)的顶部施加吸力。

  6.根据权利要求5所述的废水吸纳装置,其特征在于,

  在所述废水箱(10)内设有液位检测器(13),用于在检测到液位靠近所述中间导管(12)时,与控制器配合使所述吸水泵(50)停止工作。

  7.根据权利要求1所述的废水吸纳装置,其特征在于,

  所述废水箱(10)包括引导水管(14),

  所述引导水管(14)的一端开口于所述废水箱(10)的侧壁,另一端延伸至所述废水箱(10)的底壁。

  8.根据权利要求1所述的废水吸纳装置,其特征在于,

  所述废水吸纳装置包括支持件(30),

  所述支持件(30)纵向设置于所述腔体(21)的外侧的两端,用于支撑所述腔体(21)保持固定的形状。

  9.根据权利要求1所述的废水吸纳装置,其特征在于,

  所述废水吸纳装置包括枢转部(40),用于枢转所述吸趴体(20)能相对于地面抬起。

  10.一种自动磨地设备,包括打磨装置(200)、牵引装置(100)以及控制系统,其特征在于,

  所述自动磨地设备还包括了如以上任一权利要求所述的废水吸纳装置;

  所述废水吸纳装置在所述控制系统的控制下,与所述打磨装置(200)配合工作。

  说明书

  废水吸纳装置及其自动磨地设备

  技术领域

  本实用新型涉及石材打磨设备领域,尤其涉及一种废水吸纳装置及其自动磨地设备。

  背景技术

  石材打磨设备主要用于对石材地面进行打磨和翻新,是广泛应用的一种石材养护设备。目前市面上的打磨设备一般是半自动化的机器,在打磨过程中还需要依靠作业人员实时操作打磨设备才能完成工作。因此,作业成本较高且效率低。另外,作业人员长期工作在带有石材粉末以及尘埃的环境中,危害健康。

  废水吸纳装置是打磨设备的重要组成部件,其作用为在打磨过程中向下洒水,并将带有粉末的废水再收集回来。然而,现有的废水吸纳装置不能较好的在工作区域吸储污水,导致工作区域有污水残留。

  实用新型内容

  本实用新型的一个目的是,提供一种废水吸纳装置,能较好的在工作区域吸储污水。

  为了实现上述目的,根据本实用新型的一个方面,提供了一种废水吸纳装置,该废水吸纳装置包括:与吸水泵连接的废水箱,与废水箱连接的吸趴体。上述的吸趴体包括:具有开口的半封闭式腔体,以及设置在腔体壁上的进水孔。其中,腔体设置成能在吸力的作用下变形,当吸水泵吸气时,腔体的开口与地面紧贴,进水孔引流地面上的污水进入腔体并收集至废水箱内。

  优选地,吸趴体的腔体包括主体框架,和形成吸趴开口的胶皮;在框架上设有吸气管;在胶皮上设有用于引流污水的进水孔。

  优选地,在腔体21的内部,设有朝向吸气管212的用于导流的进水口214。

  优选地,吸趴体的腔体的截面设置成月牙形,包括顶壁、位于外侧的第一壁和位于内侧的第二壁,吸气管设置于顶壁,进水孔设置于第二壁上。

  优选地,废水箱包括压力腔和与压力腔连接的中间导管;中间导管与废水箱的顶部连接,用于从废水箱的顶部施加吸力。

  优选地,在废水箱内设有液位检测器,用于在检测到液位靠近中间导管时,与控制器配合使吸水泵停止工作。

  优选地,废水箱包括引导水管,引导水管的一端开口于废水箱的侧壁,另一端延伸至废水箱的底壁。

  优选地,废水吸纳装置包括支持件,该支持件纵向设置于腔体的外侧的两端,用于支撑腔体保持固定的形状。

  优选地,废水吸纳装置包括枢转部,用于枢转吸趴体能相对于地面抬起。

  根据本实用新型的另一个方面,还提供了一种自动磨地设备,包括打磨装置、牵引装置以及控制系统,还包括了如以上的废水吸纳装置;废水吸纳装置在控制系统的控制下,与打磨装置配合工作。

  通过上述技术方案,废水吸纳装置通过吸水泵进行吸气,抽负压。吸趴体始终保持一个较为稳定的密闭腔体,且腔体的开口紧贴地面。地面上的水经吸趴体上的进水孔流入腔体,被吸走并收集到废水箱内。由此,保证了污水收集的彻底性。

  本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。
