申请日2016.08.31
公开(公告)日2017.05.03
IPC分类号C02F3/30
摘要
本实用新型公开了一种SBR污水处理装置，包括生物选择池，厌氧消化池，曝气处理池。该SBR污水处理装置，采用生物选择区，可以优选出利于降解有机物的物生物;在生物选择区的后面是厌氧消化区，可以用于降解难降解的有机物，以及高浓度有机废水;采用一次性进水SBR工艺，增加了装置的耐冲击负荷;设有污泥水回流装置，可以进行污泥消化，减少污泥产量。
摘要附图
权利要求书

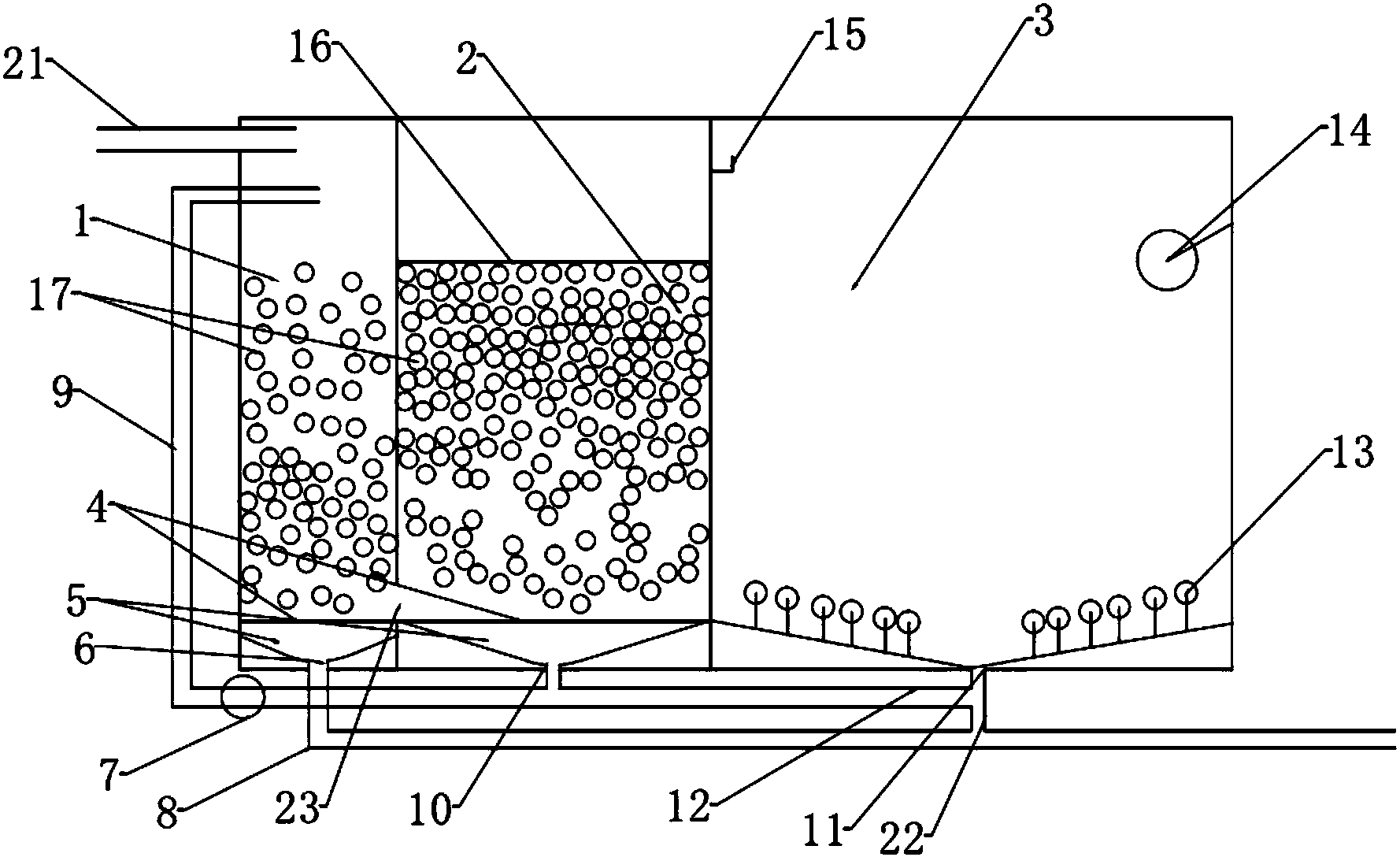

1.一种SBR污水处理装置，包括生物选择池(1)，厌氧消化池(2)，曝气处理池(3)，其特征在于：所述生物选择池(1)的上方设有污水管(21)，所述生物选择池(1)和厌氧消化池(2)内设有滤料(17)，所述滤料(17)底部固定有过滤板(4)，用于防止滤料(17)进入沉淀区(5)，所述厌氧消化池(2)的顶端设有滤水板(16)，所述滤水板(16)的上方安装有出水堰(15)，所述曝气处理池(3)的底部固定有曝气头(13)，在池体中上部安装有滗水器(14)，所述厌氧消化池(2)中的污水通过出水堰(15)进入储水池(20)，所述储水池(20)与曝气处理池(3)之间设有自动阀门(18)，所述生物选择池(1)和厌氧消化池(2)之间设有过水孔(23)。
2.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述生物选择池(1)，厌氧消化池(2)，曝气处理池(3)的底部设有排泥口ⅰ(6)，排泥口ⅱ(10)，排泥口ⅲ(11)，其中排泥口ⅲ(11)的管道分为剩余污泥管(22)，回流污泥管(12)，所述回流污泥管(12)与排泥口ⅱ(10)中的污泥利用污泥泵(7)通过污泥管(9)回流至生物选择池(1)。
3.根据权利要求2所述的一种SBR污水处理装置，其特征在于：所述排泥口ⅰ(6)中的污泥通过排泥管(8)汇合剩余污泥管(22)排出。
4.根据权利要求1或2所述的一种SBR污水处理装置，其特征在于：所述沉淀区(5)的底部均设有坡度，其坡度为3%-5%，所述排泥口ⅰ(6)，排泥口ⅱ(10)，排泥口ⅲ(11)均设置在池体的中央。
5.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述储水池(20)通过水泥柱(19)固定，储水池(20)的高于曝气处理池(3)，以实现曝气处理池(3)一次性进水。
6.根据权利要求1所述的一种SBR污水处理装置，其特征在于：生物选择池(1)，厌氧消化池(2)，曝气处理池(3)，储水池(20)的体积比为1：4:6:4。
说明书
一种SBR污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种SBR污水处理装置。
背景技术
SBR法是序批式反应器，从SBR的整个工艺过程来看，SBR工艺采用间歇运行方式，SBR反应池在不同时间发挥不同的作用，该工艺将处理过程分为进水、曝气、沉淀、出水(排泥可并入出水时序)这四个时序，完成这四个时序所用时间称为周期。滗水器在液压动力下缓慢下降，池内液位也随之下降，撇水量在l/6-1/4池深，同时排放剩余污泥。在申请号为201320710427.1公开的发明名称为一种无能耗式生活污水处理设备中能实现水净化处理器能够做到单池连续进水、间隙排水，并且能够实现较好的脱氮效果;对于单池而言，自控系统简化，降低了投资;通过前端连续进水，连续曝气，后段间歇排水，间歇曝气，能有效脱氮。但是该装置在处理高浓度的生活污水时很难达标处理，尤其是涉及到行业特定废水。
实用新型内容
针对以上问题，本实用新型提供了一种SBR污水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种SBR污水处理装置，包括生物选择池，厌氧消化池，曝气处理池，所述生物选择池的上方设有污水管，所述生物选择池和厌氧消化池内设有滤料，所述滤料底部固定有过滤板，用于防止滤料进入沉淀区，所述厌氧消化池的顶端设有滤水板，所述滤水板的上方安装有出水堰，所述曝气处理池的底部固定有曝气头，在池体中上部安装有滗水器，所述厌氧消化池中的污水通过出水堰进入储水池，所述储水池与曝气处理池之间设有自动阀门，所述生物选择池和厌氧消化池之间设有过水孔。
作为本实用新型一种优选的技术方案，所述生物选择池，厌氧消化池，曝气处理池的底部设有排泥口ⅰ，排泥口ⅱ，排泥口ⅲ，其中排泥口ⅲ的管道分为剩余污泥管，回流污泥管，所述回流污泥管与排泥口ⅱ中的污泥利用污泥泵通过污泥管回流至生物选择池。
作为本实用新型一种优选的技术方案，所述排泥口ⅰ中的污泥通过排泥管汇合剩余污泥管排出。
作为本实用新型一种优选的技术方案，所述沉淀区的底部均设有坡度，其坡度为3%-5%，所述排泥口ⅰ，排泥口ⅱ，排泥口ⅲ均设置在池体的中央。
作为本实用新型一种优选的技术方案，所述储水池通过水泥柱固定，储水池的高于曝气处理池，以实现曝气处理池一次性进水。
作为本实用新型一种优选的技术方案，生物选择池，厌氧消化池，曝气处理池，储水池的体积比为1:4:6:4。
