申请日2016.09.06
公开(公告)日2017.03.29
IPC分类号F22B37/54; F22B35/00
摘要
本实用新型是油田活动注汽锅炉污水回收装置，能够回收并回输活动锅炉的再生污水、排放污水及油水换热器、柱塞泵降温等污水。本装置包括污水回收系统和回收控制柜，液位传感器放置在污水池中，通过信号传输线缆与回收控制柜连接，回收控制柜通过电缆分别与电源和污水回收系统的离心泵连接;污水回收系统的污水吸入管线探入污水池中、污水排出端接入单井集油管线。本装置能根据液位自动启、停污水回收系统，使污水池中的污水安全、平稳地排入单井集油管线中，通过单井集油管线输送到计量间，然后到泵站，最后统一输送到联合站进行处理，节省了污水拉运的运行费用，同时避免了装运污水过程中产生的污水外溢造成的环境污染问题。

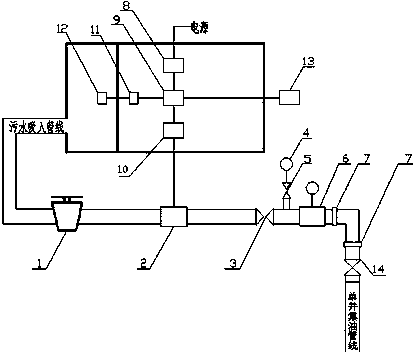

摘要附图
权利要求书
1.油田活动注汽锅炉污水回收装置，其特征是，包括污水回收系统和回收控制柜，液位传感器放置在污水池中，通过信号传输线缆与回收控制柜连接，回收控制柜通过电缆分别与电源和污水回收系统的离心泵连接;污水回收系统的污水吸入管线探入污水池中、污水排出端接入单井集油管线。
2.如权利要求1所述的油田活动注汽锅炉污水回收装置，其特征是，所述回收控制柜包括箱体、交流接触器、中间继电器和手动开关，交流接触器和中间继电器安装在箱体内，手动开关固定在箱体外;与电源连接的电缆与交流接触器的主输入触点连接，交流接触器的主输出触点通过电缆与离心泵的接入端连接;交流接触器的手动触点通过电缆与手动开关连接;交流接触器的继电器触点通过电缆与中间继电器的常开端连接;液位传感器通过信号传输线缆与中间继电器的线圈端连接。
3.如权利要求2所述的油田活动注汽锅炉污水回收装置，其特征是，所述交流接触器与电源之间的电缆中串联着漏电保护器、与离心泵连接的电缆中串连着热继电器。
4.如权利要求3所述的油田活动注汽锅炉污水回收装置，其特征是，所述污水回收系统包括离心泵、一级单流阀、压力表、流量计和柔性连接部分;离心泵、一级单流阀和流量计通过硬管线连接，压力表与表针阀连接后接入一级单流阀与流量计之间的硬管线中;污水吸入管线与离心泵的吸入端连接，柔性连接部分与流量计连接后接入单井集油管线中。
5.如权利要求4所述的油田活动注汽锅炉污水回收装置，其特征是，所述柔性连接部分包括软管接头、软管线、二级单流阀和法兰接头，将软管接头、软管线、软管接头、二级单流阀和法兰接头依次连接，前端的软管接头与流量计出口端的硬管线连接，法兰接头与单井集油管线的法兰接口连接。
6.如权利要求5所述的油田活动注汽锅炉污水回收装置，其特征是，所述一级单流阀和二级单流阀的阀座均设在硬管线和软管线的污水进入端。
7.如权利要求5所述的油田活动注汽锅炉污水回收装置，其特征是，所述污水吸入管线与离心泵之间还装有过滤器。
8.如权利要求5所述的油田活动注汽锅炉污水回收装置，其特征是，所述离心泵的出口压力设定在0.6MPa-1MPa之间。
9.如权利要求5所述的油田活动注汽锅炉污水回收装置，其特征是，所述污水回收系统的硬管线排量设定在3.5 m³-4.5 m³/h之间。
说明书
油田活动注汽锅炉污水回收装置
技术领域
本实用新型涉及油田污水的回收装置，特别是油田活动注汽锅炉污水回收装置，能够回收并回输活动锅炉的再生污水、排放污水及油水换热器、柱塞泵降温等污水。
背景技术
随着油田稠油开采规模的不断增大和深入，亚临界的湿蒸汽发生器，也称活动锅炉是油田稠油开采的主要设备，水处理设备提供给活动锅炉合格的水源供其安全运行。在水处理运行中水质软化为一项主要工序，钠离子交换器为软化水质的必须设备，以15t/h活动锅炉运行计算，每天两组钠离子交换器的各一次再生污水，全部排入污水池中。同时，启炉初期的排放水、柱塞泵降温用水以及锅炉油水换热器污水等都需要排入污水池中。活动锅炉每天产生的污水量约60m³，需用水罐车拉到联合站统一处理，这样一天占用车辆一部，需拉运3趟，仅此每天增加运行费用千元以上。因此，为节约运行费用，使活动锅炉回收后的污水不需拉运就变得非常重要。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供油田活动注汽锅炉污水回收装置，节约活动注汽锅炉的运行费用、降低环境污染和生产成本。
本实用新型的技术方案是：油田活动注汽锅炉污水回收装置包括污水回收系统和回收控制柜，液位传感器放置在污水池中，通过信号传输线缆与回收控制柜连接，回收控制柜通过电缆分别与电源和污水回收系统的离心泵连接;污水回收系统的污水吸入管线探入污水池中、污水排出端接入单井集油管线。
本实用新型的显著效果是：本装置具有体积适中便于安装，回收控制柜与污水回收系统相配合，回收控制柜还能够实现自动和手动控制。自动控制时，液位传感器接收信号并传输信号到中间继电器，中间继电器控制交流接触器对离心泵电机实施启、停控制;手动控制时，可通过手动开关控制交流接触器对离心泵电机实施启、停控制。其中漏电保护器和热继电器可以作为自动和手动控制的共用部件，使离心泵的工作更加安全和稳定。本装置能根据液位自动启、停污水回收系统，使污水池中的污水安全、平稳地排入单井集油管线中，通过单井集油管线输送到计量间，然后到泵站，最后统一输送到联合站进行处理，免除了拉运污水这一工作环节，节省了污水拉运的运行费用，同时避免了装运污水过程中产生的污水外溢造成的环境污染问题，具有显著的经济效益和社会效益。
