申请日2016.08.31
公开(公告)日2017.05.10
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明涉及水环境污染治理技术领域，公开了排污口污水强化处理装置，还公开了排污口污水强化处理方法，包括水槽，水槽包括三个第一侧壁(1)和一个第二侧壁(2)，第一侧壁(1)为第一具孔挡板，第二侧壁(2)上侧设有污水接口(21)，污水接口(21)下侧设有网兜(3)，使通过污水接口(21)流入的污水流到网兜(3)内，网兜(3)外侧设有填料区(4)，填料区(4)外侧设有滤料区(5)，滤料区(5)上侧种植水生植物，填料区(4)和滤料区(5)之间设有第二具孔挡板(6)。本发明简单易行，体积小，无能耗，占地小，效率高，使用寿命长，适宜在无法实施截污纳管的城镇开放性河道等水体推广应用。

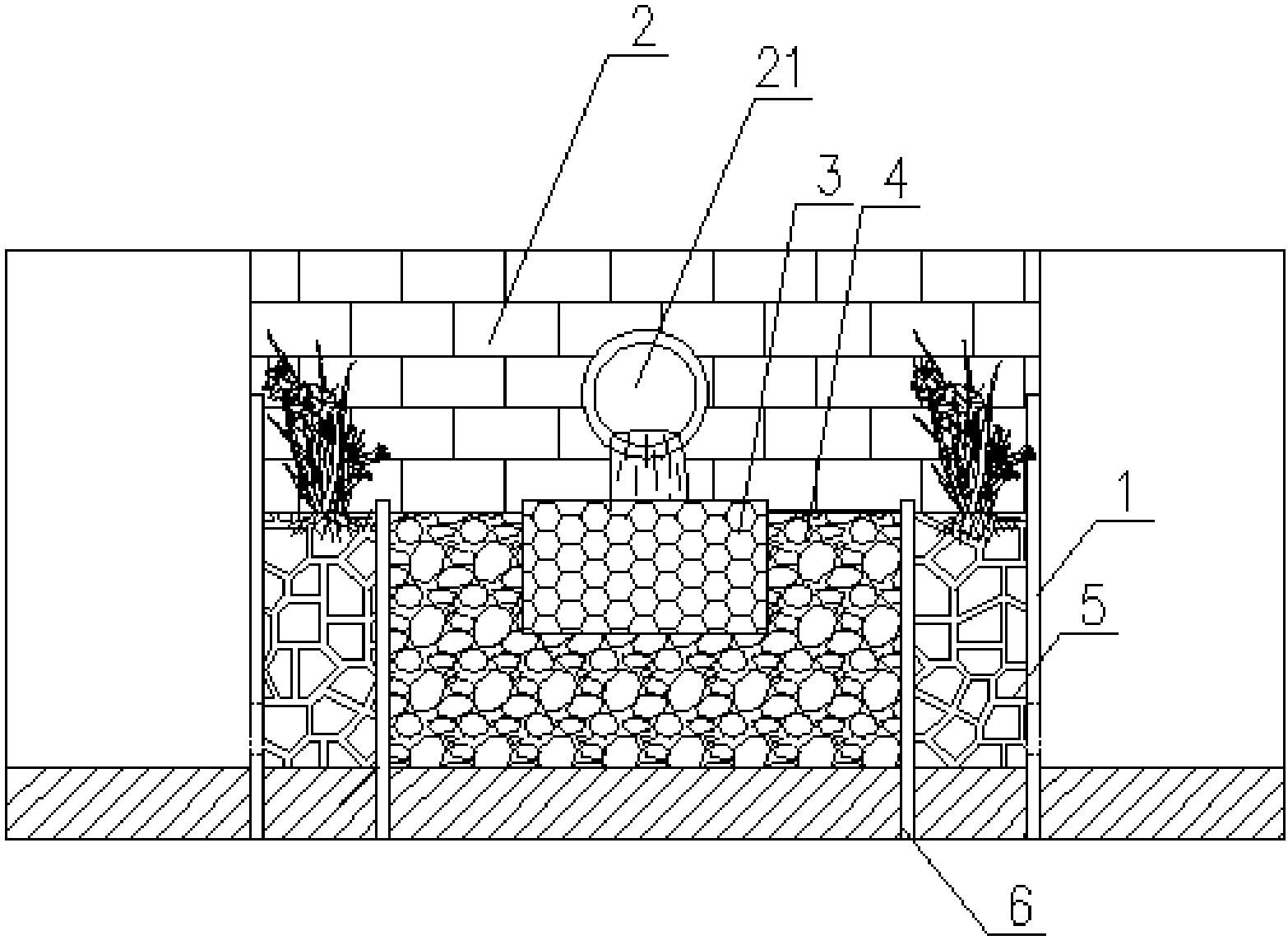

摘要附图
权利要求书
1.排污口污水强化处理装置，其特征在于：包括水槽，水槽包括三个第一侧壁(1)和一个第二侧壁(2)，第一侧壁(1)为第一具孔挡板，第二侧壁(2)上侧设有污水接口(21)，污水接口(21)下侧设有网兜(3)，使通过污水接口(21)流入的污水流到网兜(3)内，网兜(3)外侧设有填料区(4)，填料区(4)外侧设有滤料区(5)，滤料区(5)上侧种植水生植物，填料区(4)和滤料区(5)之间设有第二具孔挡板(6)。
2.根据权利要求1所述的排污口污水强化处理装置，其特征在于：填料区(4)内填充MBBR填料。
3.根据权利要求1所述的排污口污水强化处理装置，其特征在于：滤料区(5)内设有沸石、火山岩、活性炭、珊瑚岩中的一种或几种。
4.根据权利要求1所述的排污口污水强化处理装置，其特征在于：水生植物为浮游植物和/或挺水植物。
5.根据权利要求4所述的排污口污水强化处理装置，其特征在于：浮游植物为聚草、铜钱草、水蕹、荇菜、莼菜中的一种或几种。
6.根据权利要求4所述的排污口污水强化处理装置，其特征在于：挺水植物为花叶菖蒲、灯心草、水葱、水生美人蕉、鸢尾、旱伞草中的一种或几种。
7.排污口污水强化处理方法，其特征在于：包括以下步骤，
A.沿河岸铺设第二侧壁(2)，并在第二侧壁(2)上预留污水接口(21)，污水通过污水接口(21)进入权利要求1所述的排污口污水强化处理装置，污水通过污水接口(21)流经网兜(3)通入填料区(4);
B.通入2分钟污水后，向填料区(4)添加微生物，微生物在填料表面形成生物膜，通过微生物消化降解有机污染物，脱碳去除氨氮、磷;
C.经填料区(4)过滤的污水经过第二具孔挡板(6)后进入滤料区(5)，进一步去除水中的污染物;
滤料区(5)中水生植物的根系吸收污水中的营养物来净化水质，同时水生植物遮盖住污水接口(21);
D.处理后的污水通过第一具孔挡板排入河道中。
8.根据权利要求7所述的排污口污水强化处理方法，其特征在于：步骤B中，添加的微生物为光合细菌、枯草芽孢杆菌、EM菌中的一种或几种。
说明书
排污口污水强化处理装置及其方法
技术领域
本发明涉及水环境污染治理技术领域，涉及了排污口污水强化处理装置，尤其涉及了排污口污水强化处理方法。
背景技术
近几年来，由于工业迅速发展，人口剧增，城市化加重，环境严重污染，我国许多水体的富营养化程度加剧，造成严重水质恶化，直接影响了水体的质量和可利用度，并危害着牲畜和人类的健康。同许多湖泊、湖湾、河道污染严重，水体发黑、产生难闻异味，严重影响环境、生态景观，给人们的生活带来了诸多不便。因此，人们都在寻求一种既能削减水体富营养化负荷，又不影响生态景观或又能达到改善和美化环境的解决办法。
发明内容
本发明针对现有技术的缺点，提供了一种排污口污水强化处理装置，还公开了该种排污口污水强化处理方法。
为了解决上述技术问题，本发明通过下述技术方案得以解决：
排污口污水强化处理装置，包括水槽，水槽包括三个第一侧壁和一个第二侧壁，第一侧壁为第一具孔挡板，第二侧壁上侧设有污水接口，污水接口下侧设有网兜，使通过污水接口流入的污水流到网兜内，网兜外侧设有填料区，填料区外侧设有滤料区，滤料区上侧种植水生植物，填料区和滤料区之间设有第二具孔挡板。
水槽的无孔侧壁(即不是第一具孔挡板的侧壁)设有排污接口，接口处设有网兜，污水经过网兜过滤后进入填料区，通入2分钟污水后，向填料区添加微生物，通过一段时间后填料上形成生物膜，通过微生物消化降解有机污染物，高效脱碳去除氨氮、磷，实现治污的目标，提高出水水质。水槽的三个侧壁为第一具孔挡板方便处理后的污水排出。排污口污水强化处理装置设置在河床上。三个第一具孔挡板外侧为河道或池塘。水槽的无孔侧壁设在河岸的一侧。
滤料区上面种植水生植物，一方面通过水生植物的根系吸收部分水体中的营养物，达到净化水质的作用;另一方面，种植水生植物可以遮盖排污口，达到河岸造景、美化环境的目的。
第一具孔挡板、第二具孔挡板均具有导流的作用，增加水力停留时间。
作为优选，填料区内填充MBBR填料。填料区内的MBBR填料能高效脱碳除氨氮、磷，滤料区的滤料可以进一步净化水质，提高出水水质。
作为优选，滤料区内设有沸石、火山岩、活性炭、珊瑚岩中的一种或几种。
作为优选，水生植物为浮游植物和/或挺水植物。
作为优选，浮游植物为聚草、铜钱草、水蕹、荇菜、莼菜中的一种或几种。
作为优选，挺水植物为花叶菖蒲、灯心草、水葱、水生美人蕉、鸢尾、旱伞草中的一种或几种。挺水植物可以直接从水层中吸收氮、磷，还可以减缓水流，过滤水质，抑制藻类生长等。
排污口污水强化处理方法，包括以下步骤，
A.沿河岸铺设第二侧壁，并在第二侧壁上预留污水接口，污水通过污水接口进入权利要求1所述的排污口污水强化处理装置，污水通过污水接口流经网兜通入填料区;
B.通入2分钟污水后，向填料区添加微生物，微生物在填料表面形成生物膜，通过微生物消化降解有机污染物，脱碳去除氨氮、磷;
C.经填料区过滤的污水经过第二具孔挡板后进入滤料区，进一步去除水中的污染物;
滤料区中水生植物的根系吸收污水中的营养物来净化水质，同时水生植物遮盖住污水接口;
D.处理后的污水通过第一具孔挡板排入河道中。
通过在排污口设置网兜，使排污口进入河道的污染物得到原位控制，避免了大量污染物直接进入河道而造成污染源扩散。
作为优选，步骤B中，添加的微生物为光合细菌、枯草芽孢杆菌、EM菌中的一种或几种。
与现有技术相比，本发明的有益效果为：
(1)本发明填料区内的MBBR填料能高效脱碳除氨氮、磷，滤料区的滤料可以进一步净化水质，提高出水水质。
(2)滤料区内种植的水生植物，一方面通过水生植物根系吸收部分水体中的营养物，达到净化水体的作用，另一方面，水生植物可以遮盖排污口，达到美化环境的目的。
(3)本发明简单易行，体积小，无能耗，占地小，效率高，使用寿命长，适宜在无法实施截污纳管的城镇开放性河道等水体推广应用。
