申请日2016.08.31
公开(公告)日2017.05.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种集真空污水收集和SBR污水处理于一体的节能治污系统，包括污水汇流管线、真空收集井、真空输送管线、真空泵站和SBR反应池;污水经污水汇流管线进入真空收集井，当井内污水收集达到一定量时，污水沿着真空输送管线进入真空泵站，当污水在真空污水贮槽内的液位达到预定液位时，污水输送泵启动，将污水输送至SBR反应池进行净化处理。本实用新型通过真空收集系统对各家各户的污水进行收集，具有能耗小，适用范围广，收集方便等优点，并通过SBR反应池对污水进行处理，具有结构简单，占地面积小，方便灵活的特点，可广泛应用于污水处理领域。

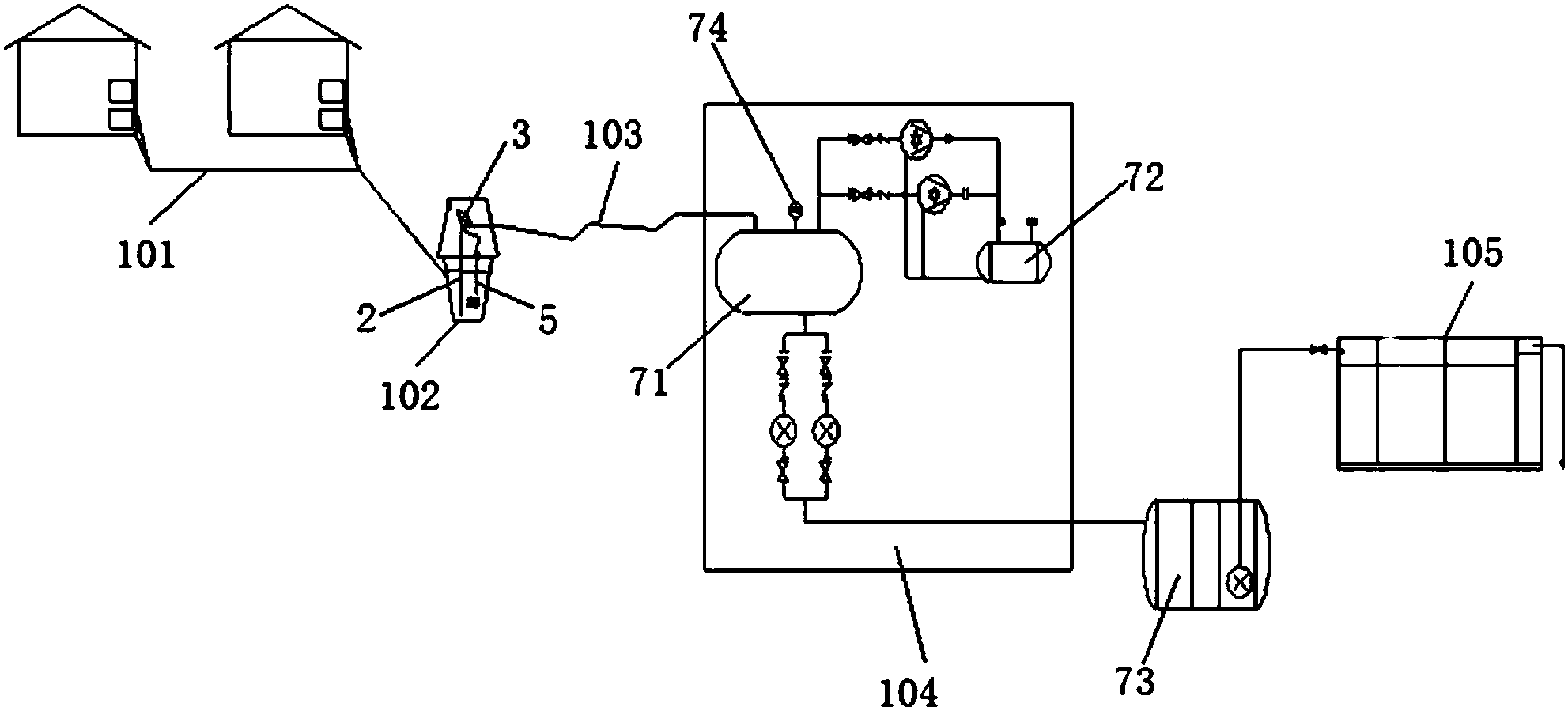

摘要附图
权利要求书
1.一种集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：包括污水汇流管线、真空收集井、真空输送管线、真空泵站和SBR反应池;其中，所述污水汇流管线将从用户端排出的污水引至真空收集井中;真空收集井包括阀井，从阀井内部向上延伸的排污管，以及与排污管相连的真空阀门，真空输送管线安装在该真空阀门上;所述真空阀门包括工作腔，与排污管相对接的介质进口，与真空输送管线相连接的介质出口，以及与工作腔相通、用于控制介质进口和介质出口通断的先导阀;在真空输送管线上还设有取气口，所述先导阀上设置有与该取气口相对接的真空接口，与大气相通的大气接口，以及用于感应阀井内部液位的压力接口，在压力接口上还装设有向下延伸至阀井的敏感元件，该敏感元件包括安装在压力接口上的气压传导管，以及与该气压传导管相连用于感应井内液位的感应管;所述真空泵站一方面提供负压系统的动力，另一方面将从真空输送管线中排出的污水输送至SBR反应池中;
所述真空泵站与SBR反应池间还设置有调节池;
还设置有污泥池，所述调节池和SBR反应池的底部通过管道与污泥池连接，所述污泥池的上部还设置有与调节池连接的回流管，用于回流上清液。
2.如权利要求1所述的集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：所述阀井中部设有密封板，该密封板将阀井分成上下两层，由上层的真空阀室和下层的污水暂存罐组成;所述污水暂存罐内还设置有过滤装置;该过滤装置底部沉入井底，上部镶嵌在密封板上可活动部位，过滤装置的上部2/3处为过滤区域，由一定间隔的不锈钢网围制，过滤装置下部1/3处为拦截区域，用于将污水中混入的沉积物阻隔在污水暂存罐的外侧。
3.如权利要求1所述的集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：所述真空输送管线的取气口处安装有第一T形连接件，该第一T形连接件的左右两个出口密封连接至真空输送管线，上方出口密封连接有第一管道，该第一管道的另一端安装有变径，该变径通过第一接头连接有第二T形连接件，该第二T形连接件的一个出口连接有丝堵或压力仪表， 另一个出口通过第二接头装设有软管，该软管的另一端连接至所述先导阀的真空接口。
4.如权利要求1所述的集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：所述真空输送管线上还装设有备用管路，该备用管路包括安装在真空输送管线上的三通阀，以及连接在三通阀上的钢丝软管;该钢丝软管的端部可延伸至阀井底部，在钢丝软管上还设有二通阀门，阀井侧壁上设有拉钩，该二通阀门由拉钩固定在井壁上沿。
5.如权利要求1所述的集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：所述真空泵站包含真空泵、真空污水贮槽、污水输送泵、电气控制系统和发电机;其中，真空泵用于提供负压系统的动力，真空污水贮槽用于收集来自真空收集井的污水，其上分别连接有真空泵和污水输送泵，在真空污水贮槽上还设有液位检测器，电气控制系统根据液位检测器检测的液位情况控制开启污水输送泵以排送污水;污水输送泵用于排放真空污水贮槽内的污水，并将该污水输送至污水处理器中进行净化。
6.如权利要求1所述的集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：所述SBR反应池之后还设置有消毒池和清水池，所述消毒池中添加复合季铵盐进行消毒，复合季铵盐的添加量为50mg/L。
7.如权利要求1所述的集真空污水收集和SBR污水处理于一体的节能治污系统，其特征在于：所述SBR反应池中各阶段的反应时间分别为进水tin=2.0h，反应tr=4.0h，沉淀ts=1.5h，滗水tout=1.0h;排泥、闲置tout=0.5h。
说明书
集真空污水收集和SBR污水处理于一体的节能治污系统
技术领域
本实用新型涉及污水处理领域，尤其是涉及一种集真空污水收集和SBR污水处理于一体的节能治污系统。
背景技术
随着我国城镇化进程的加快，小城镇和农村污水处理的压力越来越大，很多村镇住户之间位置相对分散，特别是在农村地形变化较大、河流多的情况下，如依靠传统的重力管道收集方式，管道敷设难度较大，管道实施较困难，有的根本无法实施，导致很多数村庄的污水只能采取的随意排放方式，污水直接排入周边河道水沟，对周围环境卫生和地表景观造成较大影响。此外，农村污水量小，污水输送管道长，管道内污水在旱流时流速小，管道易堵塞且渗漏严重，旱天污水大多直接渗入地下，收集不到污水，而在雨天时由于雨水渗入，污水溢流严重，农村河流普遍遭到污染，还严重威胁到地下水，严重影响周围环境，给居民的健康带来较大威胁。
究其原因，现有的小城镇和农村污水处理工艺设计并未结合其污水收集量及处理量小的特点，而仍然是沿用和照搬大、中型规模城市污水处理工艺和设计参数，造成工程投资和运行费用整体过高。除此以外，传统的重力排污系统还存在众多弊端：
1、易受地形限制，不适合有许多起伏、岩石层浅的地方或土壤不稳定的地区，不适合周围水域水位高的居民区或地坑不宜挖掘过深的地区;
2、不能灵活与其他专业管线进行整体协调，不适合居民居住比较分散地区或地下已埋设了其他市政等公共设施的地方;
3、需较大的坡度和埋深，在地势平坦的地区需设置大量污水检查井，提升泵站或倒虹吸管等附属构筑物，管径较大，工程开挖量大，致使施工难度、建设和维护成本大幅增加。
SBR污水处理具有结构简单，占地面积小的优点。其采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。但现有集真空污水收集和SBR污水处理于一体的节能治污系统污水来源不稳定，且污水收集投资巨大，不能满足集真空污水收集和SBR污水处理于一体的节能治污系统持续处理的需求。
实用新型内容
本实用新型的目的是提供一种集真空污水收集和SBR污水处理于一体的节能治污系统，解决现有集真空污水收集和SBR污水处理于一体的节能治污系统污水来源不稳定，造价高的问题。
本实用新型解决其技术问题所采用的技术方案是：一种集真空污水收集和SBR污水处理于一体的节能治污系统，包括污水汇流管线、真空收集井、真空输送管线、真空泵站和人工湿地;其中，所述污水汇流管线将从用户端排出的污水引至真空收集井中;真空收集井包括阀井，从阀井内部向上延伸的排污管，以及与排污管相连的真空阀门，真空输送管线安装在该真空阀门上;所述真空阀门包括工作腔，与排污管相对接的介质进口，与真空输送管线相连接的介质出口，以及与工作腔相通、用于控制介质进口和介质出口通断的先导阀;在真空输送管线上还设有取气口，所述先导阀上设置有与该取气口相对接的真空接口，与大气相通的大气接口，以及用于感应阀井内部液位的压力接口，在压力接口上还装设有向下延伸至阀井的敏感元件，该敏感元件包括安装在压力接口上的气压传导管，以及与该气压传导管相连用于感应井内液位的感应管;所述真空泵站一方面提供负压系统的动力，另一方面将从真空输送管线中排出的污水输送至SBR反应池中。
所述真空泵站与SBR反应池间还设置有调节池，用于合理配置进入SBR反应池的水量和时间。
作为本实用新型的进一步改进，所述阀井中部设有密封板，该密封板将阀井分成上下两层，由上层的真空阀室和下层的污水暂存罐组成;上下层严实密封，更好的控制臭气，进而改善周边环境。在真空阀室的侧壁上开有用于安置真空输送管线的穿插口，密封板上开设有排污管穿插口和感应管穿插口，将阀门和污水隔绝，便于维护。
为了防止较大漂浮物穿过过滤格栅进入系统造成管路的堵塞，所述污水暂存罐内还设置有过滤装置;该过滤装置底部沉入井底，上部镶嵌在密封板上可活动部位，过滤装置的上部2/3处为过滤区域，由一定间隔的不锈钢网围制，过滤装置下部1/3处为拦截区域，用于将污水中混入的沉积物阻隔在污水暂存罐的外侧。
本实用新型的其中一个技术难点在于，如何在保证密封性的条件下，将UPVC材料的真空输送管线中的取气口接入先导阀中来。具体采用的技术方案如下，所述真空输送管线的取气口处安装有第一T形连接件，该第一T形连接件的左右两个出口密封连接至真空输送管线，上方出口密封连接有第一管道，该第一管道的另一端安装有变径，该变径通过第一接头连接有第二T形连接件，该第二T形连接件的一个出口连接有丝堵或压力仪表，另一个出口通过第二接头装设有软管，该软管的另一端连接至所述先导阀的真空接口。
为了方便管路检查与维修，所述真空输送管线上还装设有备用管路，该备用管路包括安装在真空输送管线上的三通阀，以及连接在三通阀上的钢丝软管;该钢丝软管的端部可延伸至阀井底部，在钢丝软管上还设有二通阀门，阀井侧壁上设有拉钩，该二通阀门由拉钩固定在井壁上沿。
所述真空泵站包含真空泵、真空污水贮槽、污水输送泵、电气控制系统和发电机;其中，真空泵用于提供负压系统的动力，真空污水贮槽用于收集来自真空收集井的污水，其上分别连接有真空泵和污水输送泵，在真空污水贮槽上还设有液位检测器，电气控制系统根据液位检测器检测的液位情况控制开启污水输送泵以排送污水;污水输送泵用于排放真空污水贮槽内的污水，并将该污水输送至污水处理器中进行净化。
为保证污泥分离彻底，还设置有污泥池，所述调节池和SBR反应池的底部通过管道与污泥池连接，所述污泥池的上部还设置有与调节池连接的回流管，用于回流上清液。
为进一步提高出水水质，所述SBR反应池之后还设置有消毒池和清水池，所述消毒池中添加复合季铵盐进行消毒，复合季铵盐的添加量为50mg/L。
优选的，所述SBR反应池中各阶段的反应时间分别为进水tin=2.0h，反应tr=4.0h，沉淀ts=1.5h，滗水tout=1.0h;排泥、闲置tout=0.5h。
本实用新型与现有技术相比，其优点在于：
1、本实用新型将生活污水的收集方法由传统的重力收集改为真空收集，污水处理由排入污水管网集中处理改为采用小型一体化膜处理设备就地处理工艺，并将收集和处理整合为成套系统，系统不受基本配套设施限制，无需依赖城市排水设施，集高效收集和高效处理功能的生态环保技术于一体，将改变目前污水处理收集系统的单一性，特别适合小城镇、农村等不适宜建污水处理厂的地区。
2、本实用新型通过在阀井前接各用户端用水处，后连真空系统中铺设的真空输送管线，用户污水通过短距离的重力管道流入阀井，当液位达到预定高度时，迫使管内气压升高，管内气压通过气压传导管传递到真空阀门的先导阀，先导阀切换到真空接口，将真空阀门与真空输送管线的取气口相连接，工作腔内空气被吸走，在介质入口大气压下，真空阀门打开，由于真空阀门阻隔开的管道两端空气压力不同，阀门一经开启，污水便被高速吸入真空输送管线。当阀井内的污水被吸走过程中，水位逐渐下降，感应管内的气压也随之下降。当感应管内液位降到预定高度时，先导阀恢复至大气接口，切断真空阀门与真空输送管线的连通，真空阀门关闭，污水停止排放。可见，本实用新型中真空阀门开闭的动力来自于真空系统，不需增加额外的动力设备就可实现，降低了系统的动力损耗，且安全性更高。
3、阀井采用分层设计，阀井上层为真空阀室，保持干净、清爽;下层为污水暂存罐，用于短时间储存污水。将阀门和污水隔绝，上下层严实密封，便于控制臭气和设备维护，同时大大改善周边环境。此外，在污水连通口处设置过滤格栅，污水暂存罐内设置过滤装置，通过两次过滤达到防止较大漂浮物进入系统，造成管路堵塞的目的。
5、本实用新型在真空输送管线上还装设有备用管路，方便管路的检查与维修，当系统出现故障时，备用管路开启，作为临时排污管道保持系统正常运行。
6、本实用新型在SBR反应池之前水质调节池，方便调节进入SBR反应池的污水量和进入时间。所述SBR反应池后的水在消毒池中通过复合季铵盐进行消毒，以减少有害物生成，以及保证出水水质安全。
