申请日2016.08.31
公开(公告)日2017.05.10
IPC分类号C02F1/44
摘要
本实用新型公开了一种光伏加温无孔膜污水处理装置，包括污水池，其输出端通过污水输送管道依次经第一电磁阀、污水循环泵、污水加热器与无孔中温污水膜桶连接，所述无孔中温污水膜桶设置在中空上箱体内，所述中空上箱体底部设置有真空下箱体，所述真空下箱体一侧通过污水输送管道与冷凝装置连接，所述冷凝装置的输出端与清水池连接;其中，所述冷凝装置由负压控制器以及真空泵构成。本实用新型具有操作简单、成本低廉、水通量高、不易堵塞等优点。

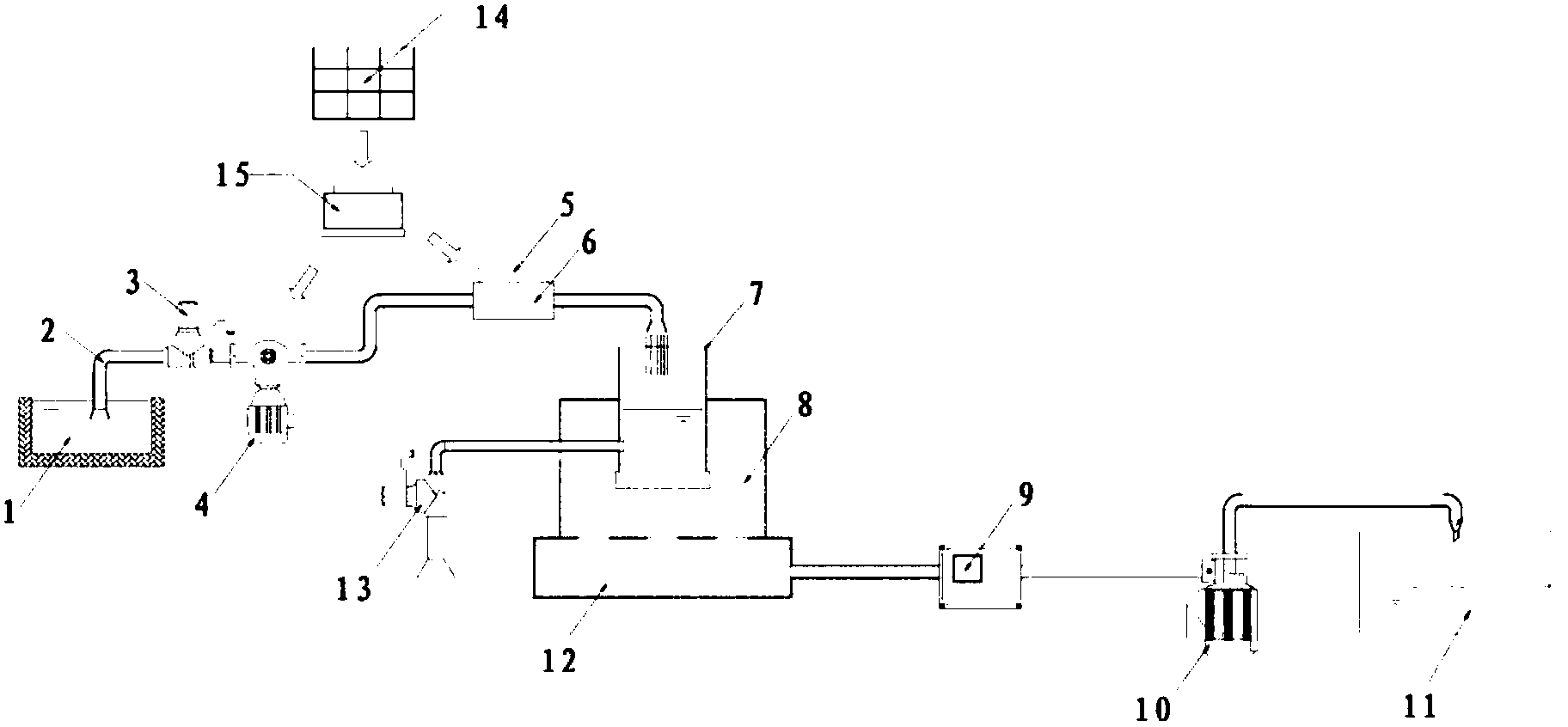

摘要附图
权利要求书
1.一种光伏加温无孔膜污水处理装置，其特征在于，包括污水池，其输出端通过污水输送管道依次经第一电磁阀、污水循环泵、污水加热器与无孔中温污水膜桶连接，所述无孔中温污水膜桶设置在中空上箱体内，所述中空上箱体底部设置有真空下箱体，所述真空下箱体一侧通过污水输送管道与冷凝装置连接，所述冷凝装置的输出端与清水池连接;其中，所述冷凝装置由负压控制器以及真空泵构成。
2.如权利要求1所述的一种光伏加温无孔膜污水处理装置，其特征在于，所述污水加热器上设置有温度控制器。
3.如权利要求1所述的一种光伏加温无孔膜污水处理装置，其特征在于，所述无孔中温污水膜桶的底部设置有第二电磁阀。
4.如权利要求1所述的一种光伏加温无孔膜污水处理装置，其特征在于，还包括为装置中各用电设备提供电源的太阳能供电单元。
说明书
一种光伏加温无孔膜污水处理装置
技术领域
本实用新型涉及一种光伏加温无孔膜污水处理装置。
背景技术
在我国化工、印染、医药、纺织、炼钢、食品加工、煤炭等重点污染行业的污水治理一直是一个公认的大难题，这种企业耗水量高，COD、BOD、氨氮排放量大等问题。又由于无机盐的良好的可溶性，也很难通过常规手段降低无机盐的含量。目前从技术层面来看，对这些污水、废水尚没有操作简单、成本低廉的有效治理手段。人们沿用模仿城市污水治理的工艺技术，采用A/O法、A2/O法、SBR法、CASS法、氧化沟法、UNITANK法等工艺，以及上述各法的组合运用，使废水的污染程度有一定程度的降低，但存在排水质量不稳定、运行成本高、投资大、占地面积多的问题。
采用化学药剂进行水处理，其所产生的二次污染已引起人们的广泛关注。并且水处理药剂普遍用量偏大、处理成本偏高、去除效率最多只能达到85%左右状态。人们的普遍理念是提倡不使用化学药品进行水处理。
为了解决这一难题，我们采用了无孔膜技术处理污水，效果非常理想。全氟离子交换膜是一种化学性质非常稳定的无孔膜，它是一种纳米结构的聚合物材料，该材料是一个非常独特的性质是仅允许水蒸汽分子通过，而其他离子无法通过。与传统的膜工艺(超滤、纳滤、反渗透)不同，全氟离子交换膜的分离驱动力不是膜两侧的压力差，而是温度差。废水在膜一侧流动,电解质膜中的活性塞团在温差的“拉拽作用”下，在废水侧与来水中的水分子结合，而在清水侧分离，从而可以实现水分子的迁移，达到净化废水的目的。
实用新型内容
本实用新型目的是针对现有技术存在的缺陷提供一种光伏加温无孔膜污水处理装置。
本实用新型为实现上述目的，采用如下技术方案：一种光伏加温无孔膜污水处理装置，包括污水池，其输出端通过污水输送管道依次经第一电磁阀、污水循环泵、污水加热器与无孔中温污水膜桶连接，所述无孔中温污水膜桶设置在中空上箱体内，所述中空上箱体底部设置有真空下箱体，所述真空下箱体一侧通过污水输送管道与冷凝装置连接，所述冷凝装置的输出端与清水池连接;其中，所述冷凝装置由负压控制器以及真空泵构成。
进一步的，所述污水加热器上设置有温度控制器。
进一步的，所述无孔中温污水膜桶的底部设置有第二电磁阀。
进一步的，还包括为装置中各用电设备提供电源的太阳能供电单元。
本实用新型的有益效果：本实用新型具有操作简单、成本低廉、水通量高、不易堵塞等优点。
