申请日2016.08.31
公开(公告)日2017.06.30
IPC分类号C02F1/66
摘要
本实用新型提供了一种基于物联网的酸碱废水处理装置，其中，所述酸碱废水处理装置包括废水池，所述废水池上设置有进水管和出水管，所述废水池底部设置有多个酸碱度检测设备，所述酸碱废水处理装置还包括分别与所述酸碱度检测设备、第一智能开关和第二智能开关电连接的物联网控制单元;酸碱度检测设备将检测到的废水酸碱度信息传输至物联网控制单元，物联网控制单元根据信息开启或关闭酸液管或碱液管，从而达到中和废水的目的。

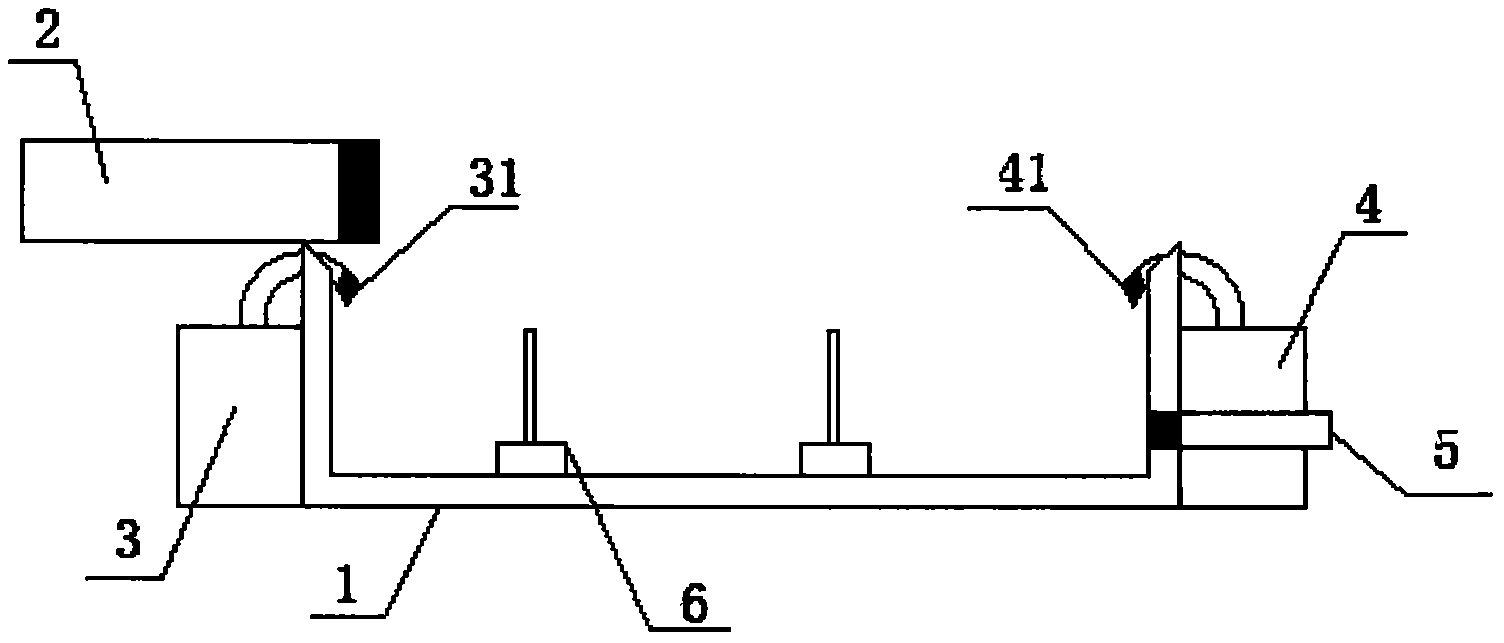

摘要附图
权利要求书
1.一种基于物联网的酸碱废水处理装置，其特征在于，所述酸碱废水处理装置包括废水池，所述废水池上设置有进水管和出水管，所述废水池底部设置有多个酸碱度检测设备，所述废水池外部固定有酸液池，所述酸液池上连通有酸液管，且所述酸液管至少部分位于所述废水池内部，所述废水池外部还固定有碱液池，所述碱液池上连通有碱液管，且所述碱液管至少部分位于所述废水池内部;
所述酸液管内设置有第一智能开关，所述碱液管内设置有第二智能开关，所述酸碱废水处理装置还包括分别与所述酸碱度检测设备、第一智能开关和第二智能开关电连接的物联网控制单元。
2.根据权利要求1所述的酸碱废水处理装置，其特征在于，所述酸碱度检测设备的数量为2-4个。
3.根据权利要求1所述的酸碱废水处理装置，其特征在于，所述酸碱废水处理装置还包括与所述物联网控制单元电连接的监控单元。
4.根据权利要求3所述的酸碱废水处理装置，其特征在于，所述监控单元包括设置于所述废水池上的液位报警器和监控摄像头。
5.根据权利要求1所述的酸碱废水处理装置，其特征在于，所述进水管和出水管内都设置有过滤网。
说明书
一种基于物联网的酸碱废水处理装置
技术领域
本实用新型涉及物联网领域，特别涉及一种基于物联网的酸碱废水处理装置。
背景技术
酸碱废水主要来源于工业生产中的化工厂、金属加工厂、鞣革厂、化学纤维厂、制碱厂等。含酸浓度为1-10%或更小，含碱浓度为1-5%或更小。酸碱废水有较强的腐蚀性，腐蚀管渠及构筑物，干扰水体自净，使土壤酸化或盐碱化。对酸碱废水的处理首先应尽量回收利用，对于低浓度酸碱废水，应进行中和处理。利用物联网技术控制中和处理中碱液和酸液的添加，将碱液和酸液的添加智能化，可以大大简化中和处理工艺。
实用新型内容
本实用新型的目的是提供一种基于物联网的酸碱废水处理装置，利用物联网技术控制中和处理中碱液和酸液的添加，将碱液和酸液的添加智能化，大大简化中和处理工艺。
本实用新型提供了一种基于物联网的酸碱废水处理装置，其中，所述酸碱废水处理装置包括废水池，所述废水池上设置有进水管和出水管，所述废水池底部设置有多个酸碱度检测设备，所述废水池外部固定有酸液池，所述酸液池上连通有酸液管，且所述酸液管至少部分位于所述废水池内部，所述废水池外部还固定有碱液池，所述碱液池上连通有碱液管，且所述碱液管至少部分位于所述废水池内部;所述酸液管内设置有第一智能开关，所述碱液管内设置有第二智能开关，所述酸碱废水处理装置还包括分别与所述酸碱度检测设备、第一智能开关和第二智能开关电连接的物联网控制单元。
优选的，所述酸碱度检测设备的数量为2-4个。
优选的，所述酸碱废水处理装置还包括与所述物联网控制单元电连接的监控单元。
优选的，所述监控单元包括设置于所述废水池上的液位报警器和监控摄像头。
优选的，所述进水管和出水管内都设置有过滤网。
有益效果：本实用新型提供了一种基于物联网的酸碱废水处理装置，其中，所述酸碱废水处理装置包括废水池，所述废水池上设置有进水管和出水管，所述废水池底部设置有多个酸碱度检测设备，所述酸碱废水处理装置还包括分别与所述酸碱度检测设备、第一智能开关和第二智能开关电连接的物联网控制单元;酸碱度检测设备将检测到的废水酸碱度信息传输至物联网控制单元，物联网控制单元根据信息开启或关闭酸液管或碱液管，从而达到中和废水的目的。
