申请日2016.08.31
公开(公告)日2017.07.11
IPC分类号C02F1/30; C02F1/72
摘要
本实用新型公开了一种新型污水处理器，包括氖灯、反应室、催化搅拌器，其特征在于：所述反应室的底部设有箱体，箱体底部壁面上固定有主轴，主轴的一端与电动机相连接，主轴的另一端插入大齿轮中，大齿轮与小齿轮相啮合，小齿轮通过搅拌轴固定在箱体上，搅拌轴上端部安装催化搅拌器，催化搅拌器安装于反应室内，催化搅拌器外表面设有光催化剂涂层，反应室顶部的内壁面上固定有冷凝管，冷凝管内安装氖灯，反应室的顶部还安装有风扇，本实用新型能够实现污水中难以处理的有机物的降解，降解彻底，不会产生二次污染。

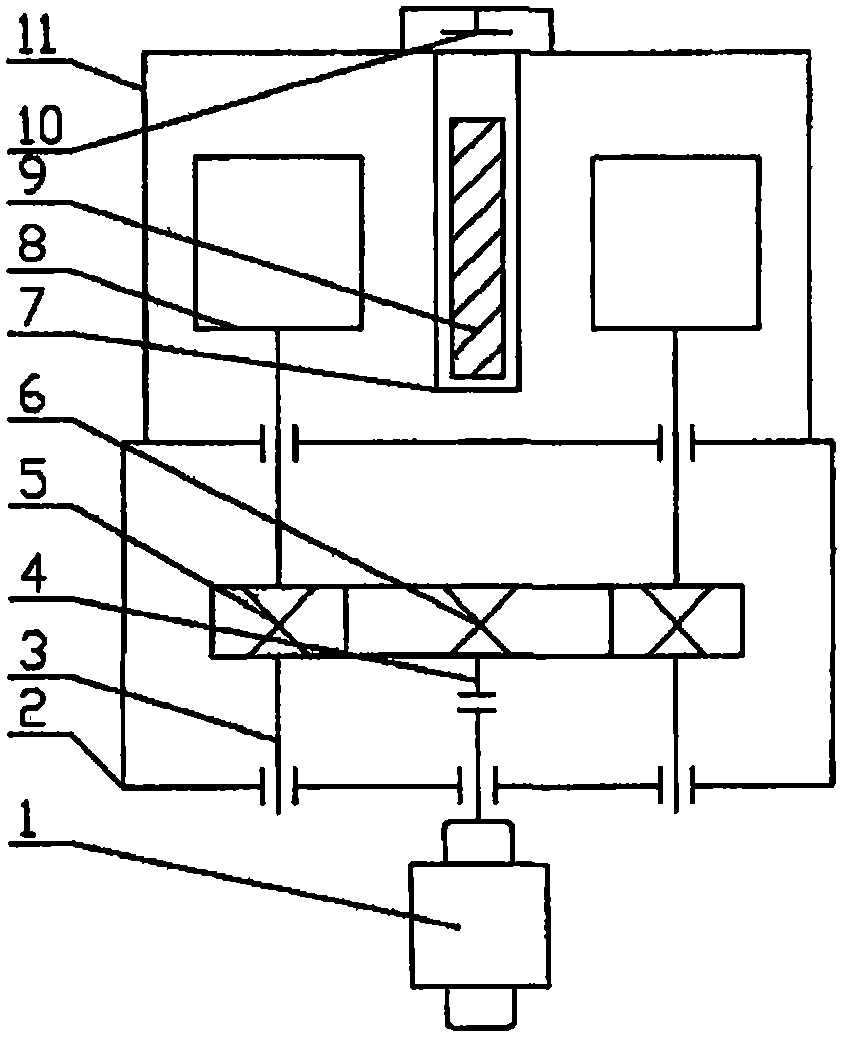

摘要附图
权利要求书
1.一种新型污水处理器，包括氖灯(9)、反应室(11)、催化搅拌器(8)，其特征在于：所述反应室(11)的底部设有箱体(2)，箱体(2)底部壁面上固定有主轴(4)，主轴(4)的一端与电动机(1)相连接，主轴(4)的另一端插入大齿轮(6)中，大齿轮(6)与小齿轮(5)相啮合，小齿轮(5)通过搅拌轴(3)固定在箱体(2)上，搅拌轴(3)上端部安装催化搅拌器(8)，催化搅拌器(8)安装于反应室(11)内，催化搅拌器(8)外表面设有光催化剂涂层，反应室(11)顶部的内壁面上固定有冷凝管(7)，冷凝管(7)内安装氖灯(9)，反应室(11)的顶部还安装有风扇(10)。
2.如权利要求1所述的一种新型污水处理器，其特征在于：所述催化搅拌器(8)的数量为2～4组。
说明书
一种新型污水处理器
技术领域
本实用新型属于环保设备技术领域，具体涉及一种新型污水处理器。
背景技术
光催化氧化法是处理工农业污水的一项新兴技术，其理论基础是半导体材料的能带理论。半导体材料比如TiO2、SnO2、ZnO等，些材料的粒子通常是由空的高能导带以及填满电子的低能价带构成，粒子的导带和价带之间存在着禁带。当能量大于半导体禁带宽度的光照射在半导体上时，就会产生具有强氧化性的空穴以及强还原性的电子。这些空穴和电子形成了很多的空穴一电子对，与半导体表面上的水分子发生氧化还原反应，进而产生了具有强氧化性的经基自由基·OH，利用这些经基自由基可以很好地氧化分解污水中存在的一些难降解的有机物。现有的污水处理器往往存在不能处理含有难以降解有机物的污水。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种新型污水处理器。
一种新型污水处理器，包括氖灯、反应室、催化搅拌器，其特征在于：所述反应室的底部设有箱体，箱体底部壁面上固定有主轴，主轴的一端与电动机相连接，主轴的另一端插入大齿轮中，大齿轮与小齿轮相啮合，小齿轮通过搅拌轴固定在箱体上，搅拌轴上端部安装催化搅拌器，催化搅拌器安装于反应室内，催化搅拌器外表面设有光催化剂涂层，反应室顶部的内壁面上固定有冷凝管，冷凝管内安装氖灯，反应室的顶部还安装有风扇。
优选的，所述催化搅拌器的数量为2～4组。
与现有技术相比，本实用新型的有益效果：
本实用新型通过氖灯与催化搅拌器外表面的光催化剂涂层实现污水中难以处理的有机物的降解，降解彻底，不会产生二次污染，通过设置2～4催化搅拌器，同时催化搅拌器能够在电动机的带动下转动，增加了反应室的反应强度，在加快污水的降解速度的同时，提高了污水的处理能力。
