申请日2016.09.23
公开(公告)日2017.05.03
IPC分类号C02F9/10
摘要
本实用新型公开了一种高含盐工业废水零排放的处理系统，其包括高盐水调节池、高密度沉淀池、精密过滤装置、高级氧化装置、反渗透系统、深度浓缩分盐系统和结晶系统，高盐水调节池出口与高密度沉淀池进口连通，高密度沉淀池出口与精密过滤装置进口连通，精密过滤装置出口与高级氧化装置进口连通，高级氧化装置出口与反渗透系统进口连通，反渗透系统浓水出口与深度浓缩分盐系统进口连通，深度浓缩分盐系统浓水出口与结晶系统进口连通。本实用新型在处理高含盐工业废水时，不仅实现产水的全部回收利用，同时还实现了盐分的全部回收且循环利用，实现真正意义上的化工废水零排放。
权利要求书
1.一种高含盐工业废水零排放的处理系统，其特征在于，其包括高盐水调节池、高密度沉淀池、精密过滤装置、高级氧化装置、反渗透系统、深度浓缩分盐系统和结晶系统，所述高盐水调节池的出口与所述高密度沉淀池的进口连通，所述高密度沉淀池的出口与所述精密过滤装置的进口连通，所述精密过滤装置的出口与所述高级氧化装置的进口连通，所述高级氧化装置的出口与所述反渗透系统的进口连通，所述反渗透系统的浓水出口与所述深度浓缩分盐系统的进口连通，所述深度浓缩分盐系统的浓水出口与所述结晶系统的进口连通。
2.根据权利要求1所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述精密过滤装置与所述高级氧化装置之间还串联有除碳器、氨氮吹脱塔或除氟树脂之中的任意一种或一种以上的组合。
3.根据权利要求1所述的种高含盐工业废水零排放的处理系统，其特征在于，所述反渗透系统与所述深度浓缩分盐系统之间串联有除碳器、氨氮吹脱塔或除氟树脂之中的任意一种或一种以上的组合。
4.根据权利要求1或2或3所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述反渗透系统与所述深度浓缩分盐系统之间串接有离子交换树脂系统。
5.根据权利要求4所述的一种高含盐废水零排放的处理系统，其特征在于，所述离子交换树脂系统的进口处与一管式微滤膜的出口连接，所述离子交换树脂系统与所述深度浓缩分盐系统之间串接有二段反渗透系统。
6.根据权利要求5所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述深度浓缩分盐系统为高压平板膜。
7.根据权利要求5所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述深度浓缩分盐系统包括纳滤系统、浓水高压平板膜和产水高压平板膜，所述二段反渗透系统的出口与所述纳滤系统的进口连通，所述纳滤系统的浓水出口与所述浓水高压平板膜的进口连通，所述纳滤系统的产水出口与所述产水高压平板膜的进口连通。
8.根据权利要求4所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述深度浓缩分盐系统为电渗析装置。
9.根据权利要求6所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述结晶系统包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述高压平板膜的浓水出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
10.根据权利要求8所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述结晶系统包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述电渗析装置浓水的出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发的母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
11.根据权利要求7所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述结晶系统包括氯化钠结晶器和分盐结晶器，所述产水高压平板膜的出口与所述氯化钠结晶器的进口连通;其中所述分盐结晶器包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述浓水高压平板膜的出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
12.根据权利要求8所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述结晶系统包括氯化钠结晶器和分盐结晶器，所述电渗析装置的产水出口与所述氯化钠结晶器的进口连通;所述分盐结晶器包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述电渗析装置的浓水出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
13.根据权利要求1所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述精密过滤装置为多介质过滤器和超滤装置的组合、V型滤池和超滤装置的组合或浸没式超滤装置中的一种。
14.根据权利要求1所述的一种高含盐工业废水零排放的处理系统，其特征在于，所述高级氧化装置为非均相催化臭氧氧化反应柱、芬顿氧化塔、氧化还原塔、光催化氧化装置、微电解装置、多维电催化装置或COD絮凝池中的任意一种。
说明书
一种高含盐工业废水零排放的处理系统
技术领域：
本实用新型涉及环境保护水处理领域，特别涉及一种高含盐工业废水零排放的处理系统。
背景技术：
高含盐工业废水通常是煤化工、石油化工等行业生产过程中产生的洗涤废水、工艺系统冷凝水、化学水站排水、循环水排污水等，由于各企业所采用的生产工艺不同、选用煤种煤质不同以及后续排放过程中不断混入其他类型的废水，导致最终要处理的废水存在水量大、成分复杂、污染物浓度高、硬度高、碱度高且整体水质波动较大等特点。
目前，高含盐工业废水综合利用以及零排放方面的研究不断深入，从简单膜处理、化学加药处理、离子交换处理、生物处理、紫外辐照以及超临界处理等工艺技术，到目前多种工艺技术的组合优化，基本实现了水的全部回收利用，但是废水中的盐分不能充分全部实现回收，形成固废导致二次污染，不能实现废水真正意义上的零排放。
实用新型内容：
本实用新型的目的在于提供一种高含盐工业废水零排放的处理系统，解决目前废水中盐分不能实现完全回收，进而不能实现废水真正意义上的零排放的问题。
为了解决上述技术问题，本实用新型提供了一种高含盐工业废水零排放的处理系统，其包括高盐水调节池、高密度沉淀池、精密过滤装置、高级氧化装置、反渗透系统、深度浓缩分盐系统和结晶系统，所述高盐水调节池的出口与所述高密度沉淀池的进口连通，所述高密度沉淀池的出口与所述精密过滤装置的进口连通，所述精密过滤装置的出口与所述高级氧化装置的进口连通，所述高级氧化装置的出口与所述反渗透系统的进口连通，所述反渗透系统浓水的出口与所述深度浓缩分盐系统的进口连通，所述深度浓缩分盐系统浓水的出口与所述结晶系统的进口连通。
可选地，所述精密过滤装置与所述高级氧化装置之间还串联有除碳器、氨氮吹脱塔或除氟树脂之中的任意一种或一种以上的组合。
可选地，所述反渗透系统与所述深度浓缩分盐系统之间串联有除碳器、氨氮吹脱塔或除氟树脂之中的任意一种或一种以上的组合。
可选地，所述反渗透系统与所述深度浓缩分盐系统之间串接有离子交换树脂系统。
可选地，所述离子交换树脂系统的进口处与一管式微滤膜出口连接，所述离子交换树脂系统与所述深度浓缩分盐系统之间串接有二段反渗透系统。
可选地，所述深度浓缩分盐系统为高压平板膜。
可选地，所述深度浓缩分盐系统包括纳滤系统、浓水高压平板膜和产水高压平板膜，所述二段反渗透系统的出口与所述纳滤系统的进口连通，所述纳滤系统浓水的出口与所述浓水高压平板膜的进口连通，所述纳滤系统的产水出口与所述产水高压平板膜的进口连通。
可选地，所述深度浓缩分盐系统为电渗析装置。
可选地，所述结晶系统包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述高压平板膜的浓水出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
可选地，所述结晶系统包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述电渗析装置的浓水出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
可选地，所述结晶系统包括氯化钠结晶器和分盐结晶器，所述产水高压平板膜的出口与所述氯化钠结晶器的进口连通;其中所述分盐结晶器包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述浓水高压平板膜的出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
可选地，所述结晶系统包括氯化钠结晶器和分盐结晶器，所述电渗析装置的产水出口与所述氯化钠结晶器的进口连通;所述分盐结晶器包括第一多效蒸发器、冷冻结晶器、第二多效蒸发器和母液干化系统，所述电渗析装置的浓水出口与所述第一多效蒸发器的进口连通，所述第一多效蒸发器的蒸发母液出口与所述冷冻结晶器的进口连通，所述冷冻结晶器的出口与所述第二多效蒸发器的进口连通，所述第二多效蒸发器的蒸发母液出口与所述母液干化系统的进口连通。
可选地，所述精密过滤装置为多介质过滤器和超滤装置的组合、V型滤池和超滤装置的组合或浸没式超滤装置中的一种。
可选地，所述高级氧化装置为非均相催化臭氧氧化反应柱、芬顿氧化塔、氧化还原塔、光催化氧化装置、微电解装置、多维电催化装置或COD絮凝池中的任意一种。

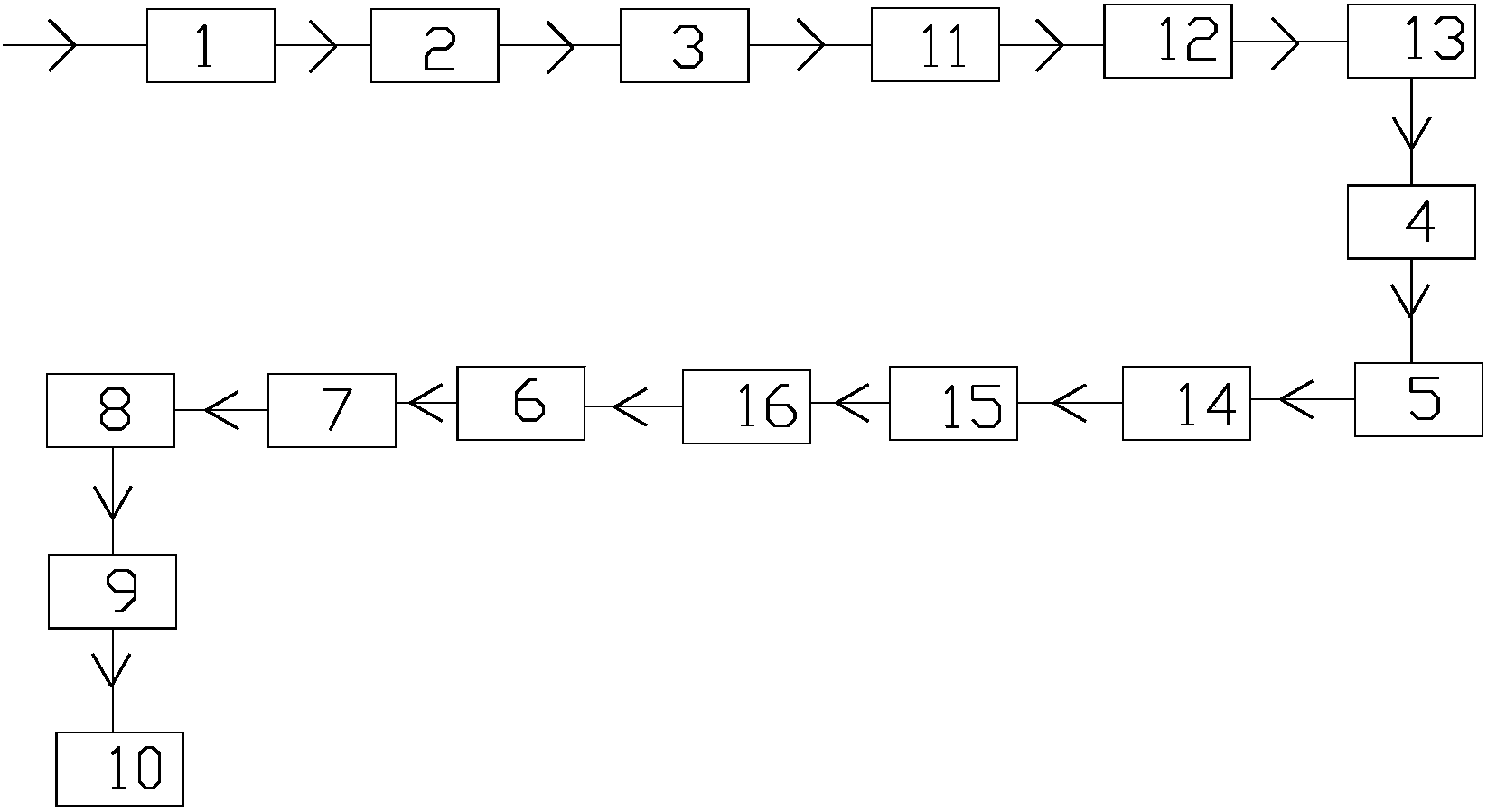

本实用新型的优点：本实用新型提供的高含盐工业废水零排放的处理系统通过将高含盐工业废水依次经过高盐水调节池的水质、水量调节，高密度沉淀池除去废水中的总硬度、总碱度、重金属离子及悬浮物，进入精密过滤装置进一步去除水中胶体、颗粒物和大分子有机物，然后通过高级氧化装置降低废水中COD浓度，此时高含盐工业废水中除了可溶性无机盐分外基本没有其他杂质，随后进入反渗透系统浓缩脱盐，浓缩后的浓水进入深度浓缩分盐系统继续浓缩，经深度浓缩分盐系统浓缩后的浓水中氯化钠浓度高达160000mg/L以上，硫酸钠浓度达到180000mg/L。随之进入结晶系统，最终得到氯化钠晶体和硫酸钠晶体;本实用新型在处理高含盐工业废水时，不仅实现产水的全部回收利用，同时还实现了盐分的全部分离回收，真正意义上实现了化工废水的零排放。
