申请日2016.08.30
公开(公告)日2017.02.15
IPC分类号C02F3/02; C02F3/12
摘要
本实用新型公开了一种造纸废水曝气装置，包括曝气管路、两个以上浮子和承托支架;浮子漂浮于处理池池面上，承托支架设置于废水处理池内，承托支架的顶端高于废水处理池液面，曝气管路包括风管母管、风管支管和回用水管，风管母管固定于所述浮子上，压缩气体源与风管母管之间串联有隔离阀，风管支管承托于承托支架上，风管支管的一端连接于风管母管，风管支管的另一端设有曝气头;回用水管的一端通过阀门连接于所述风管母管，回用水管的另一端设置有高压水泵，高压水泵设置于废水处理池液面下方，该造纸废水曝气装置不易堵塞且便于清理维护。

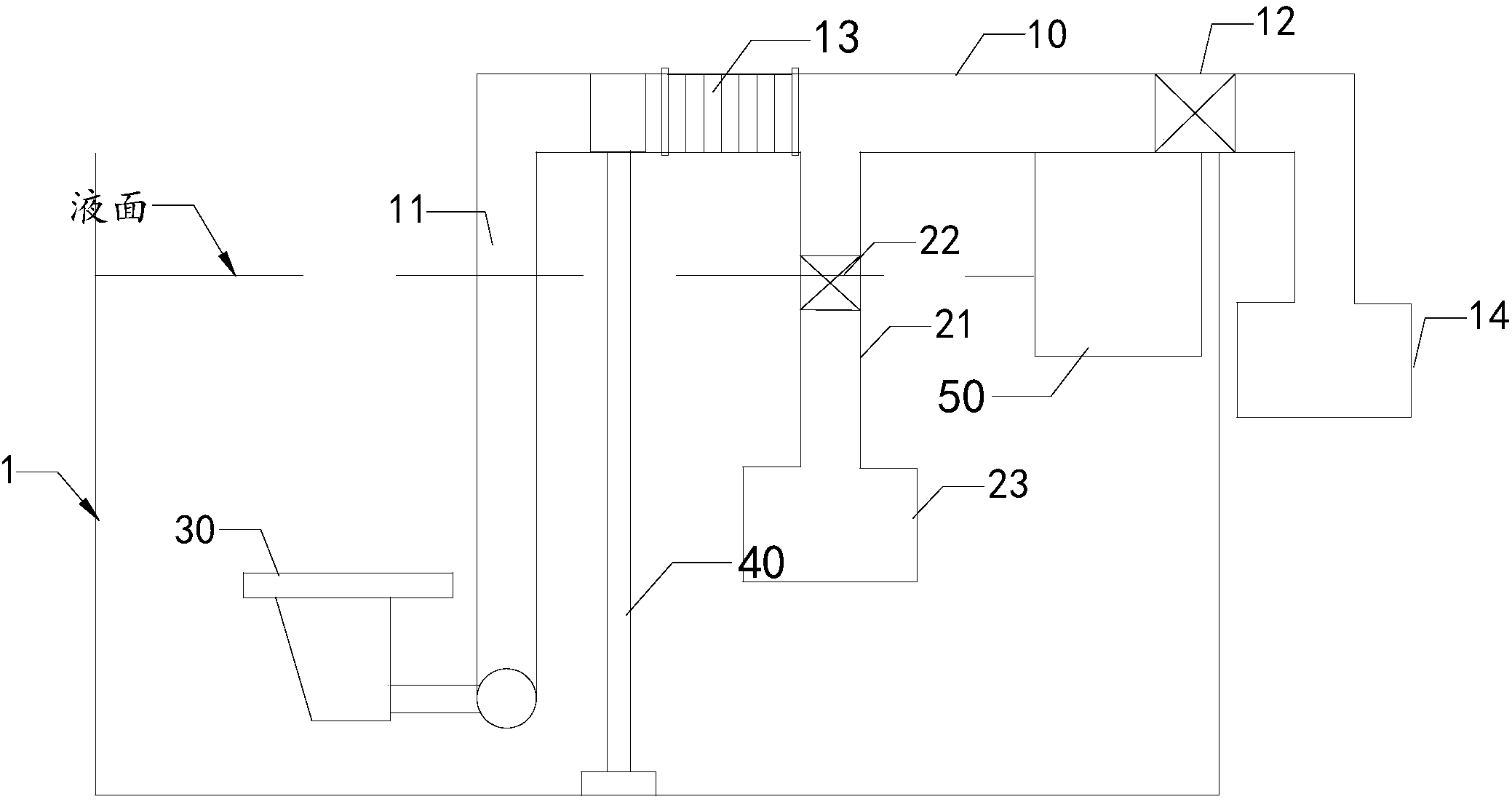

摘要附图
权利要求书
1.一种造纸废水曝气装置，其特征在于，包括曝气管路、两个以上浮子和两个以上承托支架;
所述浮子漂浮于处理池池面上，所述承托支架设置于废水处理池内，承托支架的顶端高于废水处理池液面;所述曝气管路包括风管母管、风管支管和回用水管，所述风管母管固定于所述浮子上，风管母管上连接有压缩气体源，压缩气体源与风管母管之间串联有隔离阀，所述风管支管承托于承托支架的顶端，风管支管的一端通过柔性管道连接于风管母管，风管支管的另一端设有曝气头，曝气头向下伸入废水处理池液面下方;
所述回用水管的一端通过阀门连接于所述风管母管，回用水管的另一端设置有高压水泵，所述高压水泵设置于废水处理池液面下方。
2.根据权利要求1所述的造纸废水曝气装置，其特征在于，所述浮子为空心塑料浮子或泡沫浮子。
3.根据权利要求1所述的造纸废水曝气装置，其特征在于，所述承托支架为高度可调式支架，包括固定于废水处理池底部的固定基座、设置于固定基座上长度可调的伸缩梁和设置于伸缩梁顶的U形承托盘。
4.根据权利要求3所述的造纸废水曝气装置，其特征在于，所述伸缩梁包括气缸和设置于气缸推杆末端的延长杆，所述气缸的外侧包裹有保护罩。
5.根据权利要求1所述的造纸废水曝气装置，其特征在于，所述柔性管道为橡胶波纹管。
6.根据权利要求1所述的造纸废水曝气装置，其特征在于，所述高压水泵所产生的高压液体的压强为5kg/cm～6kg/cm，每次疏通清洗曝气头的时间为5～10分钟。
说明书
一种造纸废水曝气装置
技术领域
本实用新型涉及造纸废水处理领域，特别是涉及一种造纸废水曝气装置。
背景技术
射流曝气是当前废纸造纸行业污水处理厂常用的一种好氧曝气方式，但因废纸造纸废水中钙离子含量较为丰富，经常造成射流曝气器通道钙化堵塞而致曝气器功能不畅。为清除或减轻堵塞，时常采用加大或加开鼓风机提高风压强行冲刷清堵。但因通常都是按照高出曝气池有效水深1米升压设计配置鼓风机，也就是说在憋压冲刷曝气头时最多只有1米水柱压头，压力有限，难达成冲刷疏通效果，此方法往往造成鼓风机过分憋压超负荷运行，轻则跳停，重则毁机，得不偿失。
实用新型内容
为解决上述技术问题，本实用新型提供了一种便于清堵的造纸废水曝气装置，用于解决现有的好氧曝气方式易堵塞，风机压超负荷运行，轻则跳停，重则毁机的问题。
本实用新型是这样实现的：
一种造纸废水曝气装置，包括曝气管路、两个以上浮子和两个以上承托支架;
所述浮子漂浮于处理池池面上，所述承托支架设置于废水处理池内，承托支架的顶端高于废水处理池液面;所述曝气管路包括风管母管、风管支管和回用水管，所述风管母管固定于所述浮子上，风管母管上连接有压缩气体源，压缩气体源与风管母管之间串联有隔离阀，所述风管支管承托于承托支架的顶端，风管支管的一端通过柔性管道连接于风管母管，风管支管的另一端设有曝气头，曝气头向下伸入废水处理池液面下方;
所述回用水管的一端通过阀门连接于所述风管母管，回用水管的另一端设置有高压水泵，所述高压水泵设置于废水处理池液面下方。
进一步的，所述浮子为空心塑料浮子或泡沫浮子。
进一步的，所述承托支架为高度可调式支架，包括固定于废水处理池底部的固定基座、设置于固定基座上长度可调的伸缩梁和设置于伸缩梁顶的U形承托盘。
进一步的，所述伸缩梁包括气缸和设置于气缸推杆末端的延长杆，所述气缸的外侧包裹有保护罩。
进一步的，所述柔性管道为橡胶波纹管。
进一步的，所述高压水泵所产生的高压液体的压强为5kg/cm～6kg/cm，每次疏通清洗曝气头的时间为5～10分钟。
本实用新型的有益效果为：本实用新型造纸废水曝气装置包括浮子、承托支架和曝气管路，在风管母管上加装回用水管，回用水管上设置有高压泵，利用高压水的压力反冲洗射流曝气头，以达到疏通射流曝气头;并且所述风管母管通过浮子架设于液面上方，风管支管通过柔性管道连接于母管，因此仅曝气头完全浸于液面下方，且风管支管与曝气头是柔性连接，从而在处理曝气头堵塞时，可将堵塞的曝气头捞出水面进行堵塞清理，无需将处理池内的液体排干，方便堵塞清理。
