申请日2016.08.30
公开(公告)日2017.03.08
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型公开了一种降低喷水织机废水的COD含量的回收系统，属于喷水织机的废水处理领域，包括依次连通的废水排出管、气浮池、生物接触氧化池、离子交换器和回用水输送管;还包括与气浮池均连通的废渣收集池;废水排出管和气浮池之间设有过滤网和隔油池;废渣收集池连接有压滤机，压滤机的出水端和隔油池连接。本实用新型的生物接触氧化池的应用可以很大程度上降低废水中的COD的含量，使得废水处理后的COD达到相应标准;本实用新型将经过物理和化学过程处理过的污水通过回用水输送管，再次进入喷水织机重新利用，循环用水节能环保。

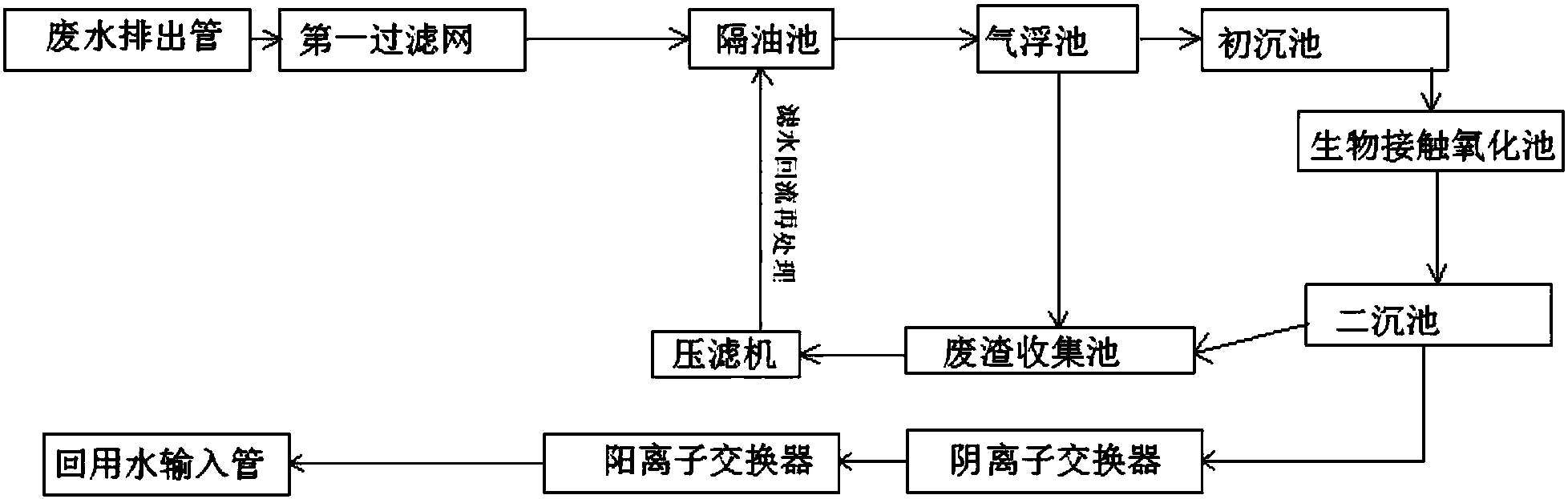

摘要附图
权利要求书
1.一种降低喷水织机废水的COD含量的回收系统，其特征在于，包括依次连通的废水排出管、气浮池、生物接触氧化池、离子交换器和回用水输送管;还包括与气浮池均连通的废渣收集池;废水排出管和气浮池之间设有过滤网和隔油池;废渣收集池连接有压滤机，压滤机的出水端和隔油池连接。
2.根据权利要求1所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述生物接触氧化池的每格平面形状为矩形，且每格的长为1-2m，宽为0.5-1m。
3.根据权利要求2所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述生物接触氧化池的格栅的宽度为100-200mm，耙齿有效长度为20-60mm，格栅的间距3-6mm。
4.根据权利要求3所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述生物接触氧化池的进水端宜设导流槽，且导流槽的宽度为0.8-1m，并在导流槽和生物接触氧化池之间设置导流墙。
5.根据权利要求4所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述生物接触氧化池每格内均设有用于曝气的穿孔管，且采用聚氯乙烯作为蜂窝填料，且填料的孔径为15～45mm。
6.根据权利要求5所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述压滤机的出水口与隔油池连接。
7.根据权利要求6所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述气浮池和生物接触氧化池之间还设有初沉池。
8.根据权利要求7所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述生物接触氧化池和离子交换器之间连通有二沉池，二沉池与废渣收集连通。
9.根据权利要求8所述的一种降低喷水织机废水的COD含量的回收系统，其特征在于，所述离子交换器包括阴离子交换器和阳离子交换器。
说明书
一种降低喷水织机废水的COD含量的回收系统
技术领域
本实用新型涉及喷水织机的废水处理领域，具体说的是一种降低喷水织机废水的COD含量的回收系统。
背景技术
喷水织机在工作过程中会产生大量的废水，其中含有大量的有机物，废水里的浆料、染料、油污、杂质等都会对环境造成危害，可以用化学需氧量COD对水质进行综合评价，COD越高水污染越严重，喷水织机排出的废水的COD经现有技术的简单的沉淀和过滤等机械的办法处理，COD是不达标的，此时排放不仅造成了水资源的浪费，还会对环境造成污染。因此寻找一种更充分降低喷水织机废水的COD含量的处理系统是非常有必要的。
实用新型内容
本实用新型目的是提供一种一种降低喷水织机废水的COD含量的回收系统。
本实用新型通过下述技术方案实现：一种降低喷水织机废水的COD含量的回收系统，其特征在于，包括依次连通的废水排出管、气浮池、生物接触氧化池、离子交换器和回用水输送管;还包括与气浮池均连通的废渣收集池;废水排出管和气浮池之间设有过滤网和隔油池;废渣收集池连接有压滤机，压滤机的出水端和隔油池连接。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述生物接触氧化池的每格平面形状为矩形，且每格的长为1-2m，宽为0.5-1m。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述生物接触氧化池的格栅的宽度为100-200mm，耙齿有效长度为20-60mm，格栅的间距3-6mm。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述生物接触氧化池的进水端宜设导流槽，且导流槽的宽度为0.8-1m，并在导流槽和生物接触氧化池之间设置导流墙。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述生物接触氧化池每格内均设有用于曝气的穿孔管，且采用聚氯乙烯作为蜂窝填料，且填料的孔径为15～45mm。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述压滤机的出水口与隔油池连接。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述气浮池和生物接触氧化池之间还设有初沉池。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述生物接触氧化池和离子交换器之间连通有二沉池，二沉池与废渣收集连通。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述离子交换器包括阴离子交换器和阳离子交换器
本实用新型与现有技术相比，具有以下优点及有益效果：
一、本实用新型的生物接触氧化池的应用可以很大程度上降低废水中的COD的含量，使得废水处理后的COD达到相应标准;
二、本实用新型将经过物理和化学过程处理过的污水通过回用水输送管，再次进入喷水织机重新利用，循环用水节能环保。
