申请日2016.09.22
公开(公告)日2017.01.04
IPC分类号B01D29/35; B01D29/56; B01D29/66; C02F1/00
摘要
本发明提供了一种过滤器及水处理设备，涉及农业灌溉技术领域。其中过滤器包括壳体、进水管、排污组件和过滤组件，该排污组件包括第一排污管，该进水管和该第一排污管分别与该壳体连接，该过滤组件包括第一过滤元件，该第一过滤元件设置于该壳体内，该第一过滤元件围成第一空腔，该进水管通过该第一空腔与该第一排污管连通，该壳体与该第一过滤元件之间形成第二空腔，该壳体上设有出水口，该出水口与该第二空腔连通。本发明还提供了一种水处理设备，其采用了上述过滤器。本发明提供的过滤器，巧妙地将造成滤网容易破损的因素转换为过滤的动力，并且提高了自身清洗效率和性能;本发明提供水处理设备，提升了过滤效率和性能。
权利要求书
1.一种过滤器，其特征在于，所述过滤器包括壳体、进水管、排污组件和过滤组件，所述排污组件包括第一排污管，所述进水管和所述第一排污管分别与所述壳体连接，所述过滤组件包括第一过滤元件，所述第一过滤元件设置于所述壳体内，所述第一过滤元件围成第一空腔，所述进水管通过所述第一空腔与所述第一排污管连通，所述壳体与所述第一过滤元件之间形成第二空腔，所述壳体上设有出水口，所述出水口与所述第二空腔连通。
2.如权利要求1所述的过滤器，其特征在于，所述过滤器包括自洗组件，所述自洗组件设置于所述第一空腔内。
3.如权利要求2所述的过滤器，其特征在于，所述自洗组件包括入水管和螺旋导流叶片，所述螺旋导流叶片与所述入水管的外壁连接，所述入水管的一端与所述进水管连通，所述入水管的外壁上设有第一出口，所述第一出口与所述第一空腔连通。
4.如权利要求3所述的过滤器，其特征在于，所述入水管内设有隔板，所述入水管包括第一段和第二段，所述第一段和所述第二段由所述隔板分隔，所述第一出口设置于所述第一段的外壁上，所述第一段设有第一进口，所述第一进口与所述进水管连通，所述第二段的外壁上设有第二进口，所述第二进口与所述第一空腔连通，所述第二段设有第二出口，所述第二出口与所述第一排污管连通。
5.如权利要求1-4任一项所述的过滤器，其特征在于，所述壳体开设有旁通口，所述旁通口与所述第二空腔连通。
6.如权利要求1所述的过滤器，其特征在于，所述过滤组件还包括第二过滤元件，所述第二过滤元件设置于所述壳体与所述第一过滤元件之间，并将所述第二空腔分隔为第三空腔和第四空腔，所述第三空腔与所述第一空腔连通，所述第四空腔与所述出水口连通。
7.如权利要求6所述的过滤器，其特征在于，所述排污组件还包括第二排污管，所述第一过滤元件远离所述进水管的一端的外壁上设有花板，所述第二过滤元件的一端通过所述花板与所述第一过滤元件连接，所述第二过滤元件与所述第一排污管之间设置有密封盖，所述第三空腔与所述密封盖的内部通过所述花板连通并形成集水室，所述第二排污管与所述集水室连通并伸出所述壳体。
8.如权利要求6所述的过滤器，其特征在于，所述第一过滤元件上设有多个第一筛孔，所述第二过滤元件上设有多个第二筛孔，所述第一筛孔的直径大于所述第二筛孔的直径。
9.如权利要求1所述的过滤器，其特征在于，所述第一过滤元件呈圆筒形，所述进水管的内径小于所述第一过滤元件的内径。
10.一种水处理设备，其特征在于，包括如权利要求1-9任意一项所述的过滤器。
说明书
一种过滤器及水处理设备
技术领域
本发明涉及农业灌溉领域，具体而言，涉及一种过滤器及水处理设备。
背景技术
目前我国水资源短缺是农业生产发展和生态环境建设的主要障碍因素。发展节水农业的关键在于控制从水源到作物产量形成过程中的水分无效的损失，以提高水分的有效性，把水分的损失降到最低限度。
过滤器是节水农业中必不可少的元件，而市面上的节水农业所用的网式过滤器，滤网容易破损变形从而失去过滤功能。同时过滤网眼容易被杂物堵塞，杂物也无法被轻易清洗。
发明内容
本发明的目的在于提供一种过滤器，巧妙地将造成滤网容易破损的因素转换为过滤的动力，同时在不增加设备成本和空间的情况下提高过滤等级，并且提高了自身清洗效率和性能。
本发明的另一目的在于提供一种水处理设备，其能够提供极高的过滤精度同时提升过滤效率和性能。
本发明的实施例是这样实现的：

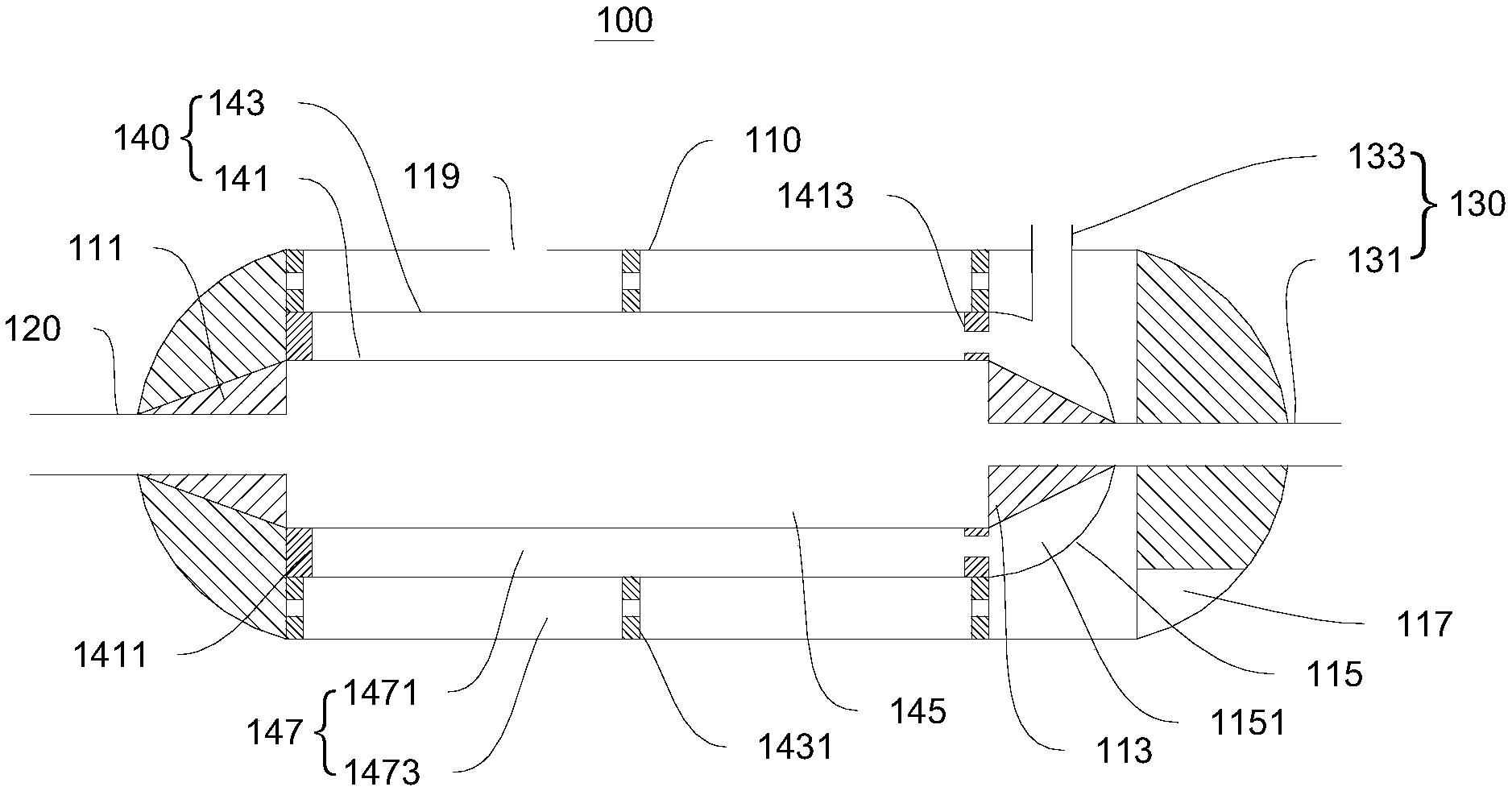

一种过滤器，其包括壳体、进水管、排污组件和过滤组件，所述排污组件包括第一排污管，所述进水管和所述第一排污管分别与所述壳体连接，所述过滤组件包括第一过滤元件，所述第一过滤元件设置于所述壳体内，所述第一过滤元件围成第一空腔，所述进水管通过所述第一空腔与所述第一排污管连通，所述壳体与所述第一过滤元件之间形成第二空腔，所述壳体上设有出水口，所述出水口与所述第二空腔连通。
进一步地，在本发明较佳的实施例中，所述过滤器包括自洗组件，所述自洗组件设置于所述第一空腔内。
进一步地，在本发明较佳的实施例中，所述自洗组件包括入水管和螺旋导流叶片，所述螺旋导流叶片与所述入水管的外壁连接，所述入水管的一端与所述进水管连通，所述入水管的外壁上设有第一出口，所述第一出口与所述第一空腔连通。
进一步地，在本发明较佳的实施例中，所述入水管内设有隔板，所述入水管包括第一段和第二段，所述第一段和所述第二段由所述隔板分隔，所述第一出口设置于所述第一段的外壁上，所述第一段设有第一进口，所述第一进口与所述进水管连通，所述第二段的外壁上设有第二进口，所述第二进口与所述第一空腔连通，所述第二段设有第二出口，所述第二出口与所述第一排污管连通。
进一步地，在本发明较佳的实施例中，所述壳体开设有旁通口，所述旁通口与所述第二空腔连通。
进一步地，在本发明较佳的实施例中，所述过滤组件还包括第二过滤元件，所述第二过滤元件设置于所述壳体与所述第一过滤元件之间，并将所述第二空腔分隔为第三空腔和第四空腔，所述第三空腔与所述第一空腔连通，所述第四空腔与所述出水口连通。
进一步地，在本发明较佳的实施例中，所述排污组件还包括第二排污管，所述第一过滤元件远离所述进水管的一端的外壁上设有花板，所述第二过滤元件的一端通过所述花板与所述第一过滤元件连接，所述第二过滤元件与所述第一排污管之间设置有密封盖，所述第三空腔与所述密封盖的内部通过所述花板连通并形成集水室，所述第二排污管与所述集水室连通并伸出所述壳体。
进一步地，在本发明较佳的实施例中，所述第一过滤元件上设有多个第一筛孔，所述第二过滤元件上设有多个第二筛孔，所述第一筛孔的直径大于所述第二筛孔的直径。
进一步地，在本发明较佳的实施例中，所述第一过滤元件呈圆筒形，所述进水管的内径小于所述第一过滤元件的内径。
一种水处理设备，其包括上述任一过滤器。
本发明实施例的有益效果是：本发明提供一种过滤器，水流可直接通过进水管进入过滤组件的内部，由内往外进行过滤，使得过滤组件内部的压力始终高于外部压力，过滤组件内部形成正压，巧妙地将造成过滤组件容易破损的负压转换为过滤的动力，同时在不增加设备成本和空间的情况下提高过滤等级。同时水流在过滤组件内部切线圆周正向冲洗，提高了自身清洗效率和性能。同时本发明还提供一种水处理设备，其能够提供极高的过滤精度同时提升过滤效率和性能。
