申请日2016.08.30
公开(公告)日2017.03.08
IPC分类号C02F3/02; C02F103/28
摘要
本实用新型公开了一种造纸厂污水处理池曝气装置，包括曝气管路和固定支架;固定支架设置于污水处理池内且顶端高于污水处理池液面，曝气管路包括风管母管、柔性支管和曝气头;风管母管固定于支架的顶端，柔性支管的一端连接于风管母管上，曝气头连接于所述柔性支管的另一端，曝气头还设置有上浮气囊，在曝气头的侧壁设置有通孔，通孔处设置有卡槽，上浮气囊的气嘴设置有卡接头，卡接头内设置有进气通道，进气通道内设置有气门芯，进气通道的一端与上浮气囊的气嘴连接，另一端延伸至卡接头的端面。本技术方案中曝气头堵塞时会浮于液面上，便于发现，且在无需清空池水的情况下即可进行曝气头清堵。

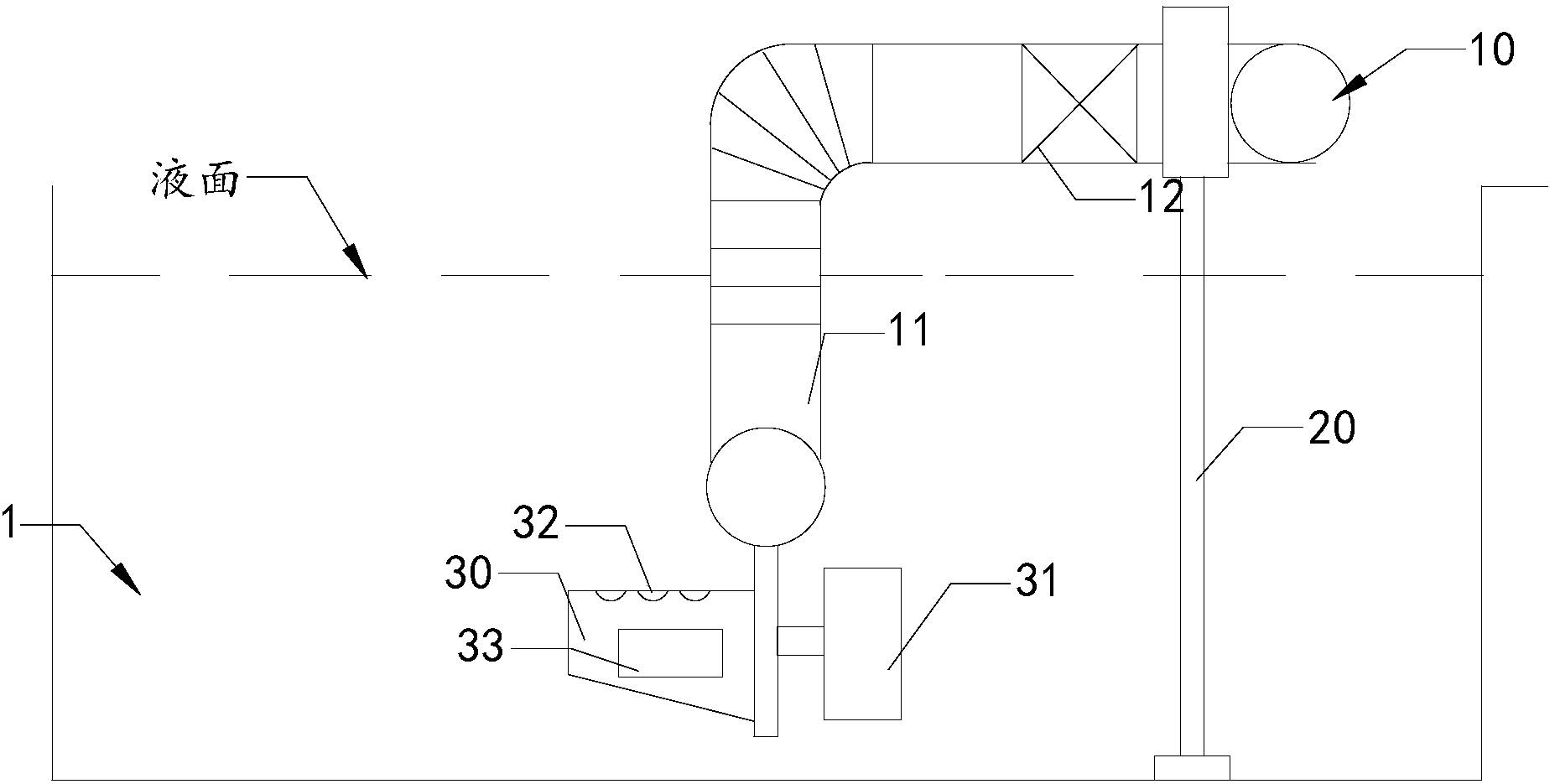

摘要附图
权利要求书
1.一种造纸厂污水处理池曝气装置，其特征在于，包括曝气管路和多个固定支架;
所述固定支架设置于污水处理池内，固定支架的顶端高于污水处理池液面，所述曝气管路包括风管母管、多个柔性支管和曝气头;
所述风管母管固定于所述固定支架的顶端，所述柔性支管的一端等间隔的设置于所述风管母管上，柔性支管与风管母管之间通过第一阀门连接，柔性支管的另一端连接于所述曝气头，所述曝气头的侧面设置有用于将曝气头沉入污水处理池液面下的配重，曝气头的曝气孔竖直朝上设置于曝气头的顶部;
所述曝气头还设置有上浮气囊，在曝气头的侧壁设置有与曝气头内部空腔连通的通孔，所述通孔处设置有卡槽，上浮气囊的气嘴设置有用于与卡槽连接的卡接头，卡接头内设置有进气通道，进气通道内设置有气门芯，进气通道的一端与上浮气囊的气嘴连接，另一端延伸至卡接头的端面，用于与曝气头上的通孔对接。
2.根据权利要求1所述的造纸厂污水处理池曝气装置，其特征在于，所述固定支架为高度可调式支架，包括固定于污水处理池底部的固定基座、设置于固定基座上长度可调的伸缩梁和设置于伸缩梁顶的U形承托盘;
所述风管母管包括多段管道，相邻的两管道之间通过柔性管道首尾串联，每段管道对应设置于一个固定支架上。
3.根据权利要求2所述的造纸厂污水处理池曝气装置，其特征在于，所述风管母管的各管道的长度为5～6米，每段风管母管管道上等间距的设置有10～12个柔性支管。
4.根据权利要求2所述的造纸厂污水处理池曝气装置，其特征在于，所述伸缩梁包括气缸和设置于气缸推杆末端的延长杆，所述气缸的外侧包裹有保护罩。
5.根据权利要求2所述的造纸厂污水处理池曝气装置，其特征在于，所述柔性支管和柔性管道为橡胶波纹管，所述柔性管道的长度不小于0.5米。
说明书
一种造纸厂污水处理池曝气装置
技术领域
本实用新型涉及造纸污水处理领域，特别是涉及一种造纸厂污水处理池曝气装置。
背景技术
随着国内塑料工业的迅速发展，塑料制品的广泛使用，废弃塑料制品对环境造成的污染已日益严重。为了解决造纸厂生产过程所产生的废弃塑料制品对环境的污染，很多造纸企业都通过塑料洗渣工艺回收废旧塑料，洗去废渣，打包塑胶原料，达到变废为宝。现有的塑料洗渣工艺流要产生大量的污水，现有的污水处理中常用到水下射流曝气。水下射流曝气是目前造纸行业污水处理厂较为流行的一种好氧曝气方式，一般所有主管道射流装置均在曝气池底一次安装固定成型，但由于塑料洗渣污水中钙含量较高，常常因为结垢而出现射流器通道堵塞需要经常清堵。每当需要清堵时，必须排空池体，下到池底进行彻底清理，集中度高，工作量大、时间紧，耗费大量人力物力。而且排空清理时间长(最少1周以上，视具体情况)，大大影响了纸厂持续生产效率。
实用新型内容
为解决上述技术问题，本实用新型提供了一种便于清理的造纸厂污水处理池曝气装置，用于解决现有曝气装置须排空池体进行清理的问题。
本实用新型是这样实现的：
一种造纸厂污水处理池曝气装置，包括曝气管路和多个固定支架;
所述固定支架设置于污水处理池内，固定支架的顶端高于污水处理池液面，所述曝气管路包括风管母管、多个柔性支管和曝气头;
所述风管母管固定于所述固定支架的顶端，所述柔性支管的一端等间隔的设置于所述风管母管上，柔性支管与风管母管之间通过第一阀门连接，柔性支管的另一端连接于所述曝气头，所述曝气头的侧面设置有用于将曝气头沉入污水处理池液面下的配重，曝气头的曝气孔竖直朝上设置于曝气头的顶部;
所述曝气头还设置有上浮气囊，在曝气头的侧壁设置有与曝气头内部空腔连通的通孔，所述通孔处设置有卡槽，上浮气囊的气嘴设置有用于与卡槽连接的卡接头，卡接头内设置有进气通道，进气通道内设置有气门芯，进气通道的一端与上浮气囊的气嘴连接，另一端延伸至卡接头的端面，用于与曝气头上的通孔对接。
进一步的，所述固定支架为高度可调式支架，包括固定于污水处理池底部的固定基座、设置于固定基座上长度可调的伸缩梁和设置于伸缩梁顶的U形承托盘;
所述风管母管包括多段管道，相邻的两管道之间通过柔性管道首尾串联，每段管道对应设置于一个固定支架上。
进一步的，所述风管母管的各管道的长度为5～6米，每段风管母管管道上等间距的设置有10～12个柔性支管。
进一步的，所述伸缩梁包括气缸和设置于气缸推杆末端的延长杆，所述气缸的外侧包裹有保护罩。
进一步的，所述柔性支管和柔性管道为橡胶波纹管，所述柔性管道的长度不小于0.5米。
本实用新型的有益效果为：本实用新型造纸厂污水处理池曝气装置包括了曝气管路，以及设置于处理池内的固定支架，其中，所述曝气管路的支管为柔性管道，曝气头连接于曝气管路的柔性支管，因此曝气头是活动的，其中，所述曝气管路是设置于处理池液面上方，仅曝气头与部分管路伸入处理池液面以下，所述曝气头侧面设置有上浮气囊，上浮气囊与曝气头内部空腔通过通孔以及进气通道连接，在进气通道内设置有气门芯，从而当曝气头堵塞时，气门芯导通，压缩气体通过通孔以及朝气通道对上浮气囊充气，从而使曝气头浮出水面，便于及时发现曝气头堵塞以及清理，并且在清堵时无需将处理池内的液体排干，方便堵塞清理。
