申请日2016.11.10
公开(公告)日2017.06.13
IPC分类号C02F11/12
摘要
本实用新型公开了一种离心式污泥脱水机，包括底座，所述底座的顶部固定安装有保护壳，所述保护壳的内部安装有脱水装置，所述脱水装置的一端安装有差速器，脱水装置的另一端固定连接有固定装置，所述固定装置的一端插接有送料管道，所述固定装置包括进料管道，进料管道的一端与脱水装置固定连接，所述进料管道的右侧固定连接有固定法兰所述固定法兰的右侧固定连接有挡块，所述挡块的内壁安装有橡胶圈，挡块的右侧插接有推块。该离心式污泥脱水机，通过设置挡块,挡块内壁安装橡胶圈，挡块的右侧插接推块,推块向左移动挤压橡胶圈,橡胶圈中部将凸起卡进并密封送料管道，达到了快速安装送料管道，更好的密封的效果。
权利要求书

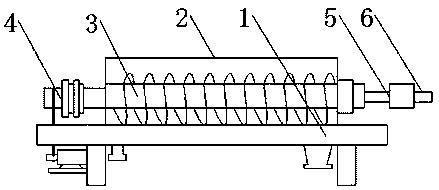

1.一种离心式污泥脱水机，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有保护壳(2)，所述保护壳(2)的内部安装有脱水装置(3)，所述脱水装置(3)的一端安装有差速器(4)，脱水装置(3)的另一端固定连接有固定装置(5)，所述固定装置(5)的一端插接有送料管道(6);所述固定装置(5)包括进料管道(51)，进料管道(51)的一端与脱水装置(3)固定连接，所述进料管道(51)的右侧固定连接有固定法兰(52)，所述固定法兰(52)的右侧固定连接有挡块(55)，所述挡块(55)的内壁安装有橡胶圈(56)，挡块(55)的右侧插接有推块(57)，所述推块(57)的右侧固定连接有活动法兰(58)，所述固定法兰(52)通过其侧面的通孔插接有螺纹杆(53)，所述螺纹杆(53)的一端贯穿橡胶圈(56)、推块(57)和活动法兰(58)的侧面螺纹连接有调节螺母(54)。
2.根据权利要求1所述的一种离心式污泥脱水机，其特征在于：所述螺纹杆(53)的数量不少于四个，且各个螺纹杆(53)均以进料管道(51)的轴心线为轴环形阵列。
3.根据权利要求1所述的一种离心式污泥脱水机，其特征在于：所述挡块(55)的内壁开设有槽口，且槽口的大小与橡胶圈(56)相适配。
4.根据权利要求1所述的一种离心式污泥脱水机，其特征在于：所述挡块(55)的内表面与推块(57)内表面相齐平。
5.根据权利要求1所述的一种离心式污泥脱水机，其特征在于：所述橡胶圈(56)的内表面与挡块(55)和推块(57)的内表面相齐平。
说明书
一种离心式污泥脱水机
技术领域
本实用新型涉及环保技术领域，具体为一种离心式污泥脱水机。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。因此，污泥在处理上是非常慎重的，为了能方便高效的对污泥进行脱水人们发明了离心式污泥脱水机，离心式污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点，但目前传统的离心式污泥脱水机的进料口在连接进料的输送通道时很麻烦，且密封效果不好。
实用新型内容
本实用新型的目的在于提供一种离心式污泥脱水机，具备快速连接进料通道，密封效果好的优点，解决了上述背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种离心式污泥脱水机，包括底座，所述底座的顶部固定安装有保护壳，所述保护壳的内部安装有脱水装置，所述脱水装置的一端安装有差速器，脱水装置的另一端固定连接有固定装置，所述固定装置的一端插接有送料管道。
所述固定装置包括进料管道，进料管道的一端与脱水装置固定连接，所述进料管道的右侧固定连接有固定法兰所述固定法兰的右侧固定连接有挡块，所述挡块的内壁安装有橡胶圈，挡块的右侧插接有推块，所述推块的右侧固定连接有活动法兰，所述固定法兰通过其侧面的通孔插接有螺纹杆，所述螺纹杆的一端贯穿橡胶圈、推块和调节螺母的侧面螺纹连接有调节螺母。
优选的，所述螺纹杆的数量不少于四个，且各个螺纹杆均以进料管道的轴心线为轴环形阵列。
优选的，所述挡块的内壁开设有槽口，且槽口的大小与橡胶圈相适配。
优选的，所述挡块的内表面与推块内表面相齐平。
优选的，所述橡胶圈的内表面与挡块和推块的内表面相齐平。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置挡块,挡块内壁安装橡胶圈，挡块的右侧插接推块,推块向左移动挤压橡胶圈,橡胶圈中部将凸起卡进并密封送料管道，达到了快速安装送料管道，更好的密封的效果。
2、本实用新型通过进料管道的右侧固定连接固定法兰，配合固定法兰、螺纹杆和调节螺母，通过调节调节螺母使推块向左移动对橡胶圈进行挤压，使推块的调节更加方便，在连接送料管道的时候可更加快速方便。
