申请日2016.11.10
公开(公告)日2017.05.17
IPC分类号C02F1/32; C02F1/28; C02F9/08
摘要
本实用新型公开了一种管式陶粒光降解污水处理器，包括进水管和出水管，以及与进水管和出水管相连通的循环管线，在所述循环管线上连通有若干个管式反应器，在管式反应器前部设置有布水器，在管式反应器的中部设有多孔陶粒，在管式反应器的底部设有塔板;在管式反应器前后两侧分别设有紫外灯。本实用新型与现有陶粒污水过设备不同之处在于所采用负载纳米二氧化钛薄膜的多孔陶粒为过滤滤料，充分发挥多孔陶粒物理过滤效果，又增加了高效光催化降解有机物的处理效果，大幅提高污水处理质量。
权利要求书

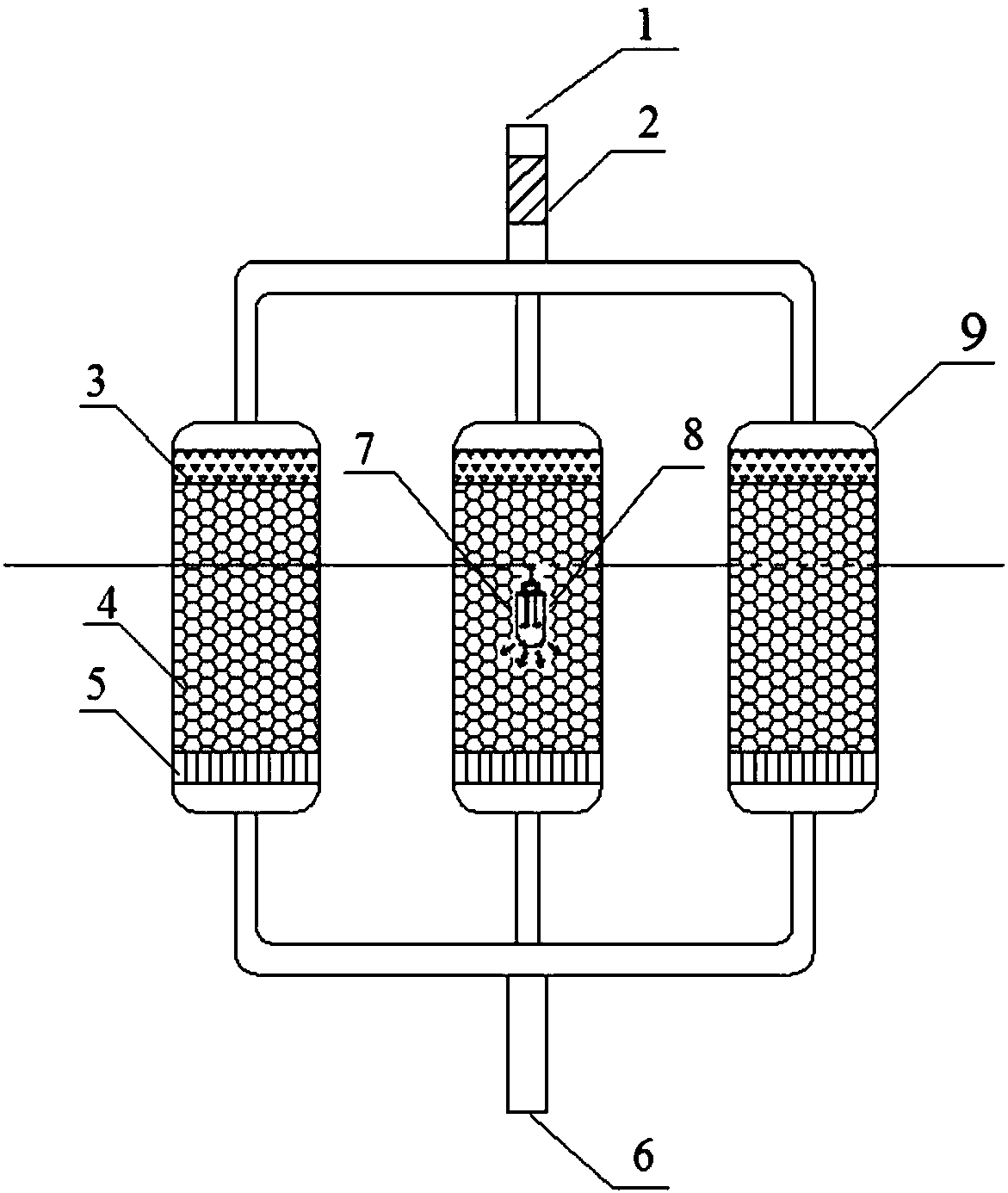

1.一种管式陶粒光降解污水处理器，其特征在于：包括进水管(1)和出水管(6)，以及与进水管(1)和出水管(6)相连通的循环管线，在所述循环管线上连通有若干个管式反应器(9)，在管式反应器(9)前部设置有布水器(3)，在管式反应器(9)的中部设有多孔陶粒(4)，在管式反应器(9)的底部设有塔板(5);在管式反应器(9)前后两侧分别设有紫外灯。
2.根据权利要求1所述的一种管式陶粒光降解污水处理器，其特征在于：在进水管(1)口上设置过滤器(2)。
3.根据权利要求1所述的一种管式陶粒光降解污水处理器，其特征在于：所述管式反应器(9)材质为光透过率大于90%的透明玻璃或有机塑料。
4.根据权利要求1所述的一种管式陶粒光降解污水处理器，其特征在于：所述多孔陶粒(4)为负载纳米二氧化钛薄膜的多孔陶粒。
5.根据权利要求4所述的一种管式陶粒光降解污水处理器，其特征在于：所述多孔陶粒(4)为2～5cm的颗粒。
6.根据权利要求1所述的一种管式陶粒光降解污水处理器，其特征在于：所述紫外灯的功率为50～100W，所述管式反应器前后两侧的紫外灯分别安装在距离管式反应器(9)1～3米远处。
说明书
一种管式陶粒光降解污水处理器
技术领域
本实用新型涉及一种污水处理设备，具体涉及到一种管式陶粒光降解污水处理器。
背景技术
传统污水处理及水体净化所用滤料多为石英砂、无烟煤、活性炭等，这些滤料易分层、板结，过滤效率下降快。而多孔陶粒具有质轻、比表面积大、强度高、耐冲洗、滤速高、压头损失小、不堵塞等优点。但是以陶粒作为污水处理器滤料，仅能过滤和吸附污水中的悬浮物和大颗粒杂质，对于有机污染物的降解作用微乎其微。而当前的生活污水或工业废水都含有大量的有机污染物，只有通过其他方式降解消除才能达到彻底的净化效果。纳米二氧化钛在光源照射激发下可产生高活性的带正电荷强氧化性的空穴和强还原性电子，使溶液中的有机物发生一系列的氧化—还原反应而降解，可分解大多数的有害化合物。但是直接将纳米二氧化钛粉末应用于废水处理，存在粉末不易回收、成本高、二次利用率低以及造成二次污染等问题。有必要寻找适当的方法，解决纳米二氧化钛粉末改性后的合理使用问题。
实用新型内容
针对目前烧制泡沫陶瓷无合适试模之一问题，本实用新型提供了一种将陶粒物理吸附和纳米二氧化钛光催化降解相结合的管式陶粒光降解污水处理器。
本实用新型的目的是通过下述技术方案来实现的。
根据本实用新型提供的一个实施例，本实用新型提供了一种管式陶粒光降解污水处理器，包括进水管和出水管，以及与进水管和出水管相连通的循环管线，在所述循环管线上连通有若干个管式反应器，在管式反应器前部设置有布水器，在管式反应器的中部设有多孔陶粒，在管式反应器的底部设有塔板;在管式反应器前后两侧分别设有紫外灯。
作为优化，在进水管口上设置过滤器。
进一步，所述过滤管材质为光透过率大于90%的透明玻璃或有机塑料。
作为优化，所述多孔陶粒为负载纳米二氧化钛薄膜的多孔陶粒。
进一步，所述多孔陶粒为2～5cm的颗粒。
作为优化，所述紫外灯的功率为50～100W，所述管式反应器前后两侧的紫外灯分别安装在距离管式反应器1～3m远处。
本实用新型的特点在于：
本实用新型与现有陶粒污水过设备不同之处在于所采用负载纳米二氧化钛薄膜的多孔陶粒为过滤滤料，充分发挥多孔陶粒物理过滤效果，又增加了高效光催化降解有机物的处理效果，大幅提高污水处理质量。
