申请日2016.11.10
公开(公告)日2017.05.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种反渗透净水机软化水处理装置在线再生系统，它包括再生盐装置和软化水处理装置，浓缩水出口管道经第一切换阀分成两路，一路与再生盐装置的进水口连通，另一路设有两条分路，一条分路经第一水质检测器与软化水处理装置的进口连接，另一条分路与智能阀连通;再生盐装置的出水口经第二切换阀又分为三路，第一路经第三切换阀与软化水处理装置的出口连接，第二路经第三切换阀与智能阀连通，第三路与软化水处理装置的进口连接，软化水处理装置的出口依次经第三切换阀、第二水质检测器及第一逆止阀与回流进水口连通。本实用新型具有节水减排，提高原水回收率，延长RO膜使用寿命的特点。
权利要求书

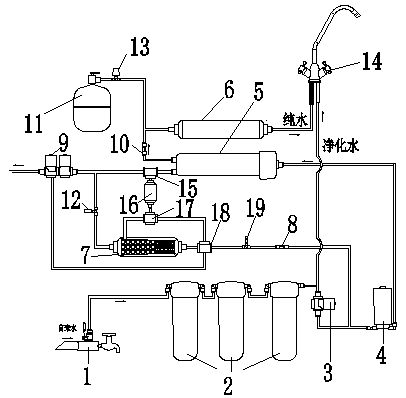

1.一种反渗透净水机软化水处理装置在线再生系统，它包括再生盐装置(16)和软化水处理装置(7)，在反渗透膜组(5)的浓缩水出口与增压泵(4)之间设有软化水处理装置(7)，三级预处理滤芯(2)出口后端设有进水电磁阀(3)，在进水电磁阀(3)与增压泵(4)之间的管路上设有回流进水口，其特征在于，
所述浓缩水出口管道经第一切换阀(15)分成两路，一路与再生盐装置(16)的进水口连通，另一路设有两条分路，一条分路经第一水质检测器与软化水处理装置(7)的进口连接，另一条分路与智能阀(9)连通;
所述再生盐装置(16)的出水口经第二切换阀(17)又分为三路，
第一路经第三切换阀(18)与软化水处理装置(7)的出口连接，第二路经第三切换阀(18)与智能阀(9)连通，第三路与软化水处理装置(7)的进口连接，
所述软化水处理装置(7)的出口依次经第三切换阀(18)、第二水质检测器(19)及第一逆止阀(8)与回流进水口连通。
2.根据权利要求1所述的一种反渗透净水机软化水处理装置在线再生系统，其特征在于，软化水处理装置(7)采用KDF滤料与食品级抛光树脂滤料组成，KDF滤料与抛光树脂滤料中间设有PP有孔隔板。
3.根据权利要求2所述的一种反渗透净水机软化水处理装置在线再生系统，其特征在于， 软化水处理装置(7)正冲洗时，第一切换阀(15)与再生盐装置(16)之间为通路，废水经再生盐装置(16)及第三切换阀(18)进入软化水处理装置(7)的出口并由软化水处理装置(7)的入口通过智能阀(9)排放。
4.根据权利要求2或3所述的一种反渗透净水机软化水处理装置在线再生系统，其特征在于，软化水处理装置(7)反冲洗时，第一切换阀(15)与再生盐装置(16)之间为通路，废水经再生盐装置(16)进入软化水处理装置(7)的进水口，软化水处理装置(7)的出口经过第三切换阀与智能阀(9)连通，并通过智能阀(9)排放。
说明书
一种反渗透净水机软化水处理装置在线再生系统
技术领域
本实用新型属于水处理技术领域，涉及水过滤及水净化技术，具体的说，是涉及一种反渗透净水机软化水处理装置在线再生系统。
背景技术
反渗透净水机是主要利用反渗透原理进行水处理的机器。反渗透膜技术是对水施加一定的压力，使水分子和离子态的矿物质元素通过反渗透膜，而溶解在水中的绝大部分无机盐(包括重金属)，有机物以及细菌、病毒等无法透过反渗透膜，从而使渗透过的纯净水和无法渗透过的浓缩水严格的分开。反渗透净水机一般设置五级过滤较为合理：第一级为PP棉滤芯，第二级前置颗粒炭滤芯，第三级为压缩活性炭滤芯，第四级为核心的RO逆渗透膜滤芯，第五级为后置活性炭(小T33)。
传统的反渗透净水机浓缩水排量大，净化水与浓缩水的比例达到为1：3。由于传统的反渗透净水机，浓缩水直接排放，浪费水资源。即产生一份净水，要排放三份浓缩水，浓缩水回收率低。同时，传统的反渗透净水机采用浓缩水回流方法，浓缩水含盐量浓度在制水过程中持续增高，很快造成RO膜堵塞，产水量下降，缩短膜的使用寿命。
申请人于2015年4月申请号为ZL2015101735705的《一种反渗透净水机及智能纯水正反交替冲洗节水系统和方法》，其中，废水处理系统包括智能水质监测器和废水回流装置，在反渗透膜组的浓缩水出口与增压泵之间设有废水回流管道，浓缩水出口通过智能水质监测器后分别与第一智能阀口和废水回流装置的进水口连通，在进水电磁阀与增压泵之间的管路设有回流进水口，废水回流装置的出水口通过第三逆止阀和该回流进水口连通。虽然，将通过智能节水系统实现净化水与浓缩水的比例为1：1，但是软化水处理装置中软化树脂不能在线再生，因此，技术方面还是有待进一步提高。
实用新型内容
本实用新型的目的在于针对现有技术存在的问题，通过在反渗透滤芯的废水回收水路中增加一支装填有除盐软水滤料的装置来解决现有技术存在的问题，从而提供一种反渗透净水机软化水处理装置在线再生系统。
为了实现本实用新型的目的，本实用新型采用的技术方案为：
一种反渗透净水机软化水处理装置在线再生系统，它包括再生盐装置和软化水处理装置，在反渗透膜组的浓缩水出口与增压泵之间设有软化水处理装置，三级预处理滤芯出口后端设有进水电磁阀，在进水电磁阀与增压泵之间的管路上设有回流进水口，
所述浓缩水出口管道经第一切换阀分成两路，一路与再生盐装置的进水口连通，另一路设有两条分路，一条分路经第一水质检测器与软化水处理装置的进口连接，另一条分路与智能阀连通;
所述再生盐装置的出水口经第二切换阀又分为三路，
第一路经第三切换阀与软化水处理装置的出口连接，第二路经第三切换阀与智能阀连通，第三路与软化水处理装置的进口连接，
所述软化水处理装置的出口依次经第三切换阀、第二水质检测器及第一逆止阀与回流进水口连通。
进一步，软化水处理装置采用KDF滤料与食品级抛光树脂滤料组成，KDF滤料与抛光树脂滤料中间设有PP有孔隔板。
进一步，软化水处理装置正冲洗时，第一切换阀与再生盐装置之间为通路，废水经再生盐装置及第三切换阀进入软化水处理装置的出口并由软化水处理装置的入口通过智能阀排放。
进一步，软化水处理装置反冲洗时，第一切换阀与再生盐装置之间为通路，废水经再生盐装置进入软化水处理装置的进水口，软化水处理装置的出口经过第三切换阀与智能阀连通，并通过智能阀排放。
本实用新型软化水处理装置中的抛光树脂可通过再生盐装置实现再生，具有节水减排，提高原水回收率，延长RO膜使用寿命的特点。
