申请日2016.08.30
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要
本实用新型属于污水处理技术领域，尤其涉及一种新型一体化生活污水处理装置及处理系统。它解决了现有技术设计不合理等问题。本新型一体化生活污水处理装置包括一体式存储机构，在一体式存储机构内设有依次连通的厌氧池、缺氧池、至少一个好氧池、以及一个沉淀池，在一体式存储机构上设有与厌氧池连通的进水口，在一体式存储机构上还设有与沉淀池连通的出水口。本生活污水处理系统包括依次设置的隔油除渣池、沉淀调节池和一体化生活污水处理装置。本实用新型的优点在于：资金投入低、空间利用少、安装方便快捷、处理效率高、占地面积小、出水效果好和管理方便。

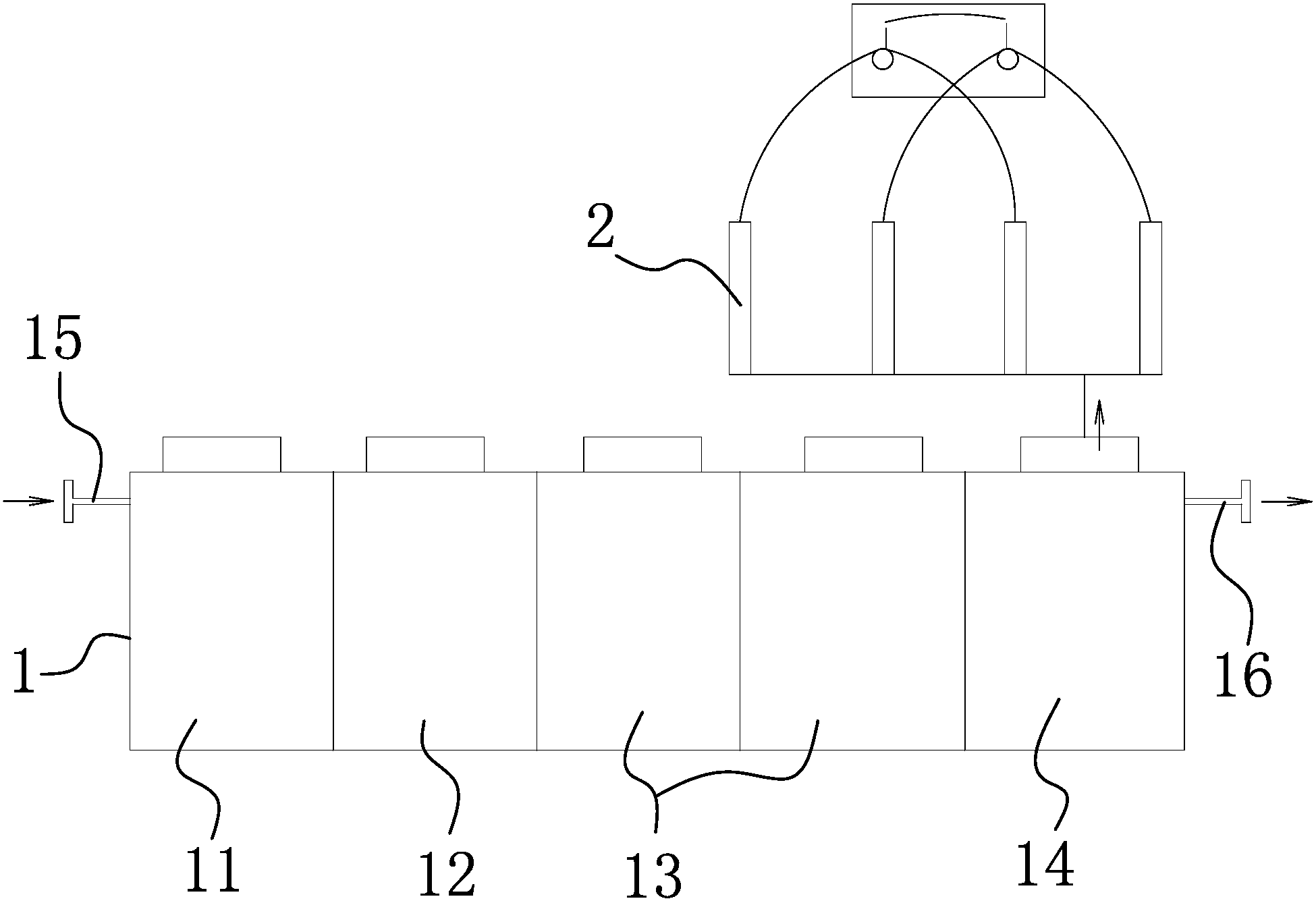

摘要附图
权利要求书
1.一种新型一体化生活污水处理装置，其特征在于，本装置包括一体式存储机构(1)，在一体式存储机构(1)内设有依次连通的厌氧池(11)、缺氧池(12)、至少一个好氧池(13)、以及一个沉淀池(14)，在一体式存储机构(1)上设有与厌氧池(11)连通的进水口(15)，在一体式存储机构(1)上还设有与沉淀池(14)连通的出水口(16);所述的好氧池(13)有两个且依次为第一好氧池和第二好氧池，在第一好氧池内设有弹性填料，所述的沉淀池(14)通过管路与除磷设备(2)连接。
2.根据权利要求1所述的新型一体化生活污水处理装置，其特征在于，所述的第二好氧池内设有悬浮填料。
3.根据权利要求1所述的新型一体化生活污水处理装置，其特征在于，所述的弹性填料包括双圈塑料环，在双圈塑料环的外圈上均匀分布有若干纤维束，在双圈塑料环的内圈设有塑料枝条。
4.一种根据权利要求1-3任意一项所述的新型一体化生活污水处理装置制成的生活污水处理系统，其特征在于，本系统包括依次设置的隔油除渣池(3)、沉淀调节池(4)和一体化生活污水处理装置(5)。
5.根据权利要求4所述的生活污水处理系统，其特征在于，所述的隔油除渣池(3)内设有U型格栅。
6.根据权利要求5所述的生活污水处理系统，其特征在于，所述的U型格栅为网格式格栅。
7.根据权利要求6所述的生活污水处理系统，其特征在于，所述的沉淀调节池(4)和一体化生活污水处理装置(5)之间设有气提装置。
说明书
新型一体化生活污水处理装置及处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种新型一体化生活污水处理装置及处理系统。
背景技术
我国农村人口众多,农村生活污水排放量大,排放方式随意。由于经济条件差、缺乏成熟技术及当地群众环保意识不高等,加上农村污水处理设施建设严重不足,生活污水大多不经处理直接排放,生活污水中含有大量的有机物,如纤维素、淀粉、糖类、脂肪和蛋白质;也常含有病原菌、病毒和寄生虫卵;还有无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。生活污水总的特点是氮磷含量高,其在厌氧细菌的作用下,容易产生带有恶臭气味的物质。由于生活污水中的氮、磷，硫、致病细菌多，造成河流、水塘、土壤和农产品污染，恶化周边环境,并进一步威胁群众的身体健康。因此,有必要针对农村的实际情况设计一种生活污水处理装置,实现生活污水的高效处理。
长期以来,生活污水处理多采用活性污泥法,具有处理能力高,出水水质好等优点。但却普遍存在着基建费、运行费高,能耗大,管理复杂,易出现污泥膨胀、污泥上浮等问题,且不能去除氮、磷等无机营养物质。而传统生活污水处理工艺为了使磷达标排放，会在系统末端污泥沉淀池处加设人工湿地，但是相对会增加占地面积，加大投资成本，容易发生堵塞现象，运行管理难度较大，而且只采用传统的一体化设备工艺，受四季温度差异影响较大，除磷效果不稳定。
例如，中国专利文献公开了一种用于处理小城镇生活污水的处理系统[申请号：201020269239.6]：该系统包括：预处理区、生物强化处理区和后处理区;所述预处理区依次与生物强化处理区和后处理区连接;所述预处理区由拦污设备和初沉池连接而成，拦污设备设有引入处理污水的进水口;所述生物强化处理区设有生物处理设备;所述后处理区由二沉池、过滤池和消毒池连接而成，消毒池上设有排出处理水的出水口。该处理系统可有效去除生活污水中的有机污染物、氮、磷、悬浮物及色度。并且，具有处理规模小、基建投资省、设备简单且易于实现自动化、管理简便、易于维护等特点，非常适用于小规模城镇生活污水的处理。
上述的方案虽然具有以上的诸多优点，但是，该方案并未解决上述的技术问题，还是存在成本高和处理效率低等技术问题。
实用新型内容
本实用新型的目的是针对上述问题，提供一种成本低，处理效率高且占地面积小的新型一体化生活污水处理装置。
本实用新型的另外一个目的是针对上述问题，提供一种处理效率高且占地面积小，出水效果好的新型一体化生活污水处理装置。
为达到上述目的，本实用新型采用了下列技术方案：本新型一体化生活污水处理装置包括一体式存储机构，在一体式存储机构内设有依次连通的厌氧池、缺氧池、至少一个好氧池、以及一个沉淀池，在一体式存储机构上设有与厌氧池连通的进水口，在一体式存储机构上还设有与沉淀池连通的出水口。
在上述的新型一体化生活污水处理装置中，所述的好氧池有两个且依次为第一好氧池和第二好氧池。
在上述的新型一体化生活污水处理装置中，所述的沉淀池通过管路与除磷设备连接。
在上述的新型一体化生活污水处理装置中，所述的第一好氧池内设有弹性填料，在第二好氧池内设有悬浮填料。
在上述的新型一体化生活污水处理装置中，所述的弹性填料包括双圈塑料环，在双圈塑料环的外圈上均匀分布有若干纤维束，在双圈塑料环的内圈设有塑料枝条。双圈塑料环、纤维束和塑料枝条均为现有技术，这里就不对其结构做进一步的赘述。
本生活污水处理系统包括依次设置的隔油除渣池、沉淀调节池和一体化生活污水处理装置。
在上述的生活污水处理系统中，所述的隔油除渣池内设有U型格栅。
在上述的生活污水处理系统中，所述的U型格栅为网格式格栅。
在上述的生活污水处理系统中，所述的沉淀调节池和一体化生活污水处理装置之间设有气提装置。
与现有的技术相比，本新型一体化生活污水处理装置及其处理系统的优点在于：1、资金投入低、空间利用少、安装方便快捷、处理效率高、占地面积小、出水效果好和管理方便等优势。2、结构简单且易于制造。
