申请日2016.08.30
公开(公告)日2017.02.22
IPC分类号E03F9/00
摘要
本发明公开了一种渗沥液滤液孔液压自动疏通机，适用于解决垃圾发电厂渗沥液排出过程中出现的滤网堵塞问题，包括机架、往复直线驱动机构、疏通执行机构;机架安装在垃圾池的墙体上;疏通执行机构包括弹性连接头以及安装在弹性连接头上的若干销棒，各销棒与渗滤液滤网的滤液孔一一对应;弹性连接头在往复直线驱动机构的动力驱动下，能够朝向渗滤液滤网做直线运动，直至各销棒插入对应的滤液孔中，此时弹性连接头能够蓄积弹力;当往复直线驱动机构撤回动力驱动时，各销棒在弹性连接头蓄积的弹力的推动下复位。本发明可以摆脱当前垃圾发电厂滤网疏通过程中纯人工的施工方式，机构简单且自动化程度较高，提高疏通效率以及施工安全性。

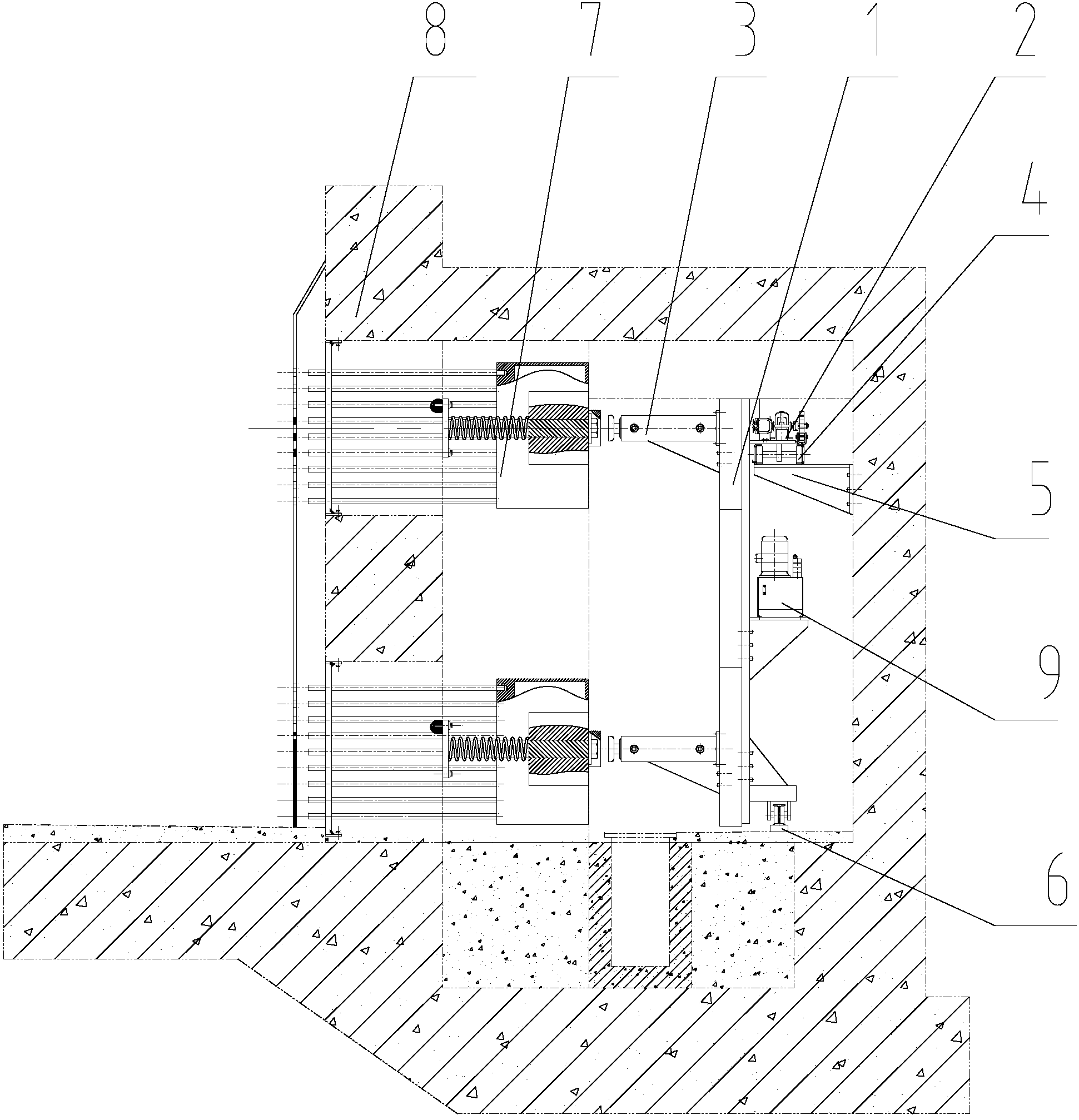

摘要附图
权利要求书
1.一种渗沥液滤液孔液压自动疏通机，用于疏通垃圾池渗滤液滤网的滤液孔，其特征在于，包括机架以及安装在机架上的往复直线驱动机构、疏通执行机构;其中：
所述的机架，安装在垃圾池的墙体上;
所述疏通执行机构，包括弹性连接头以及安装在弹性连接头上的若干销棒，各销棒与渗滤液滤网的滤液孔一一对应;该弹性连接头安装在垃圾池的墙体上;
往复直线驱动机构的动力输出端与弹性连接头相邻设置，且弹性连接头在往复直线驱动机构的动力驱动下，能够朝向渗滤液滤网做直线运动，直至各销棒插入对应的滤液孔中，此时弹性连接头能够蓄积弹力;当往复直线驱动机构撤回动力驱动时，各销棒在弹性连接头蓄积的弹力的推动下复位。
2.根据权利要求1所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述机架通过疏通机移动机构可移动地安装在垃圾池的墙体上;所述机架在疏通机移动机构的动力驱动下，能够带动往复直线驱动机构做相对于弹性连接头的往复直线移动。
3.根据权利要求2所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述疏通机移动机构包括轨道a、托轨架a、直线驱动装置;托轨架a固定安装在垃圾池的墙体上，轨道a通过托轨架a支撑，且轨道a的延伸方向平行于渗滤液滤网;机架通过辅助行走轮a可移动地安装在轨道a中，且机架与直线驱动装置的动力输出端连接，而直线驱动装置则固定安装在轨道a上。
4.根据权利要求3所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述的直线驱动装置为液压马达;液压马达的输出轴通过动力传动机构与轨道a连接，而液压马达的安装座通过支撑平台安装在机架上。
5.根据权利要求4所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述动力传动机构包括减速器、销齿轮以及销齿排;液压马达的输出轴依次与减速器、销齿轮同轴地传动连接，而销齿排则铺设在轨道a上，且销齿排的铺设方向与轨道a延伸方向一致，同时销齿排与销齿轮相啮合。
6.根据权利要求3所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述的机架通过辅助行走轮b可移动地安装在轨道b上，所述轨道b的延伸方向与轨道a的延伸方向平行，且轨道b固定安装在底板上。
7.根据权利要求1所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述弹性连接头包括销棒固连箱体、弹簧、弹簧导向杆、导向杆固定板;弹簧导向杆一端与销棒固连箱体固定，另一端则与导向杆固定板固定，该导向杆固定板固定安装在垃圾池的墙体上;弹簧套接在弹簧导向杆的外围，且弹簧的两端分别与导向杆固定板、销棒固连箱体相触接。
8.根据权利要求7所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述弹性连接头还包括导向板，该导向板固定安装在垃圾池的墙体上，且导向板上具有若干用于销棒穿行的通孔，导向板上通孔与销棒一一对应。
9.根据权利要求1所述的渗沥液滤液孔液压自动疏通机，其特征在于，所述往复直线驱动机构包括疏通液压缸，该疏通液压缸的缸体固定安装在机架上，且疏通液压缸的动力输出端与弹性连接头相邻。
10.一种渗沥液滤液孔液压自动疏通机，用于疏通垃圾池渗滤液滤网的滤液孔，其特征在于，包括机架以及安装在机架上的往复直线驱动机构、疏通执行机构;其中：
所述机架，通过疏通机移动机构可移动地安装在垃圾池的墙体上，该疏通机移动机构包括轨道a、轨道b、液压马达以及动力传动机构;轨道a通过托轨架a支撑在垃圾池的墙体上，轨道b固定于底板上，且轨道a位于轨道b的上方;轨道a的延伸方向、轨道b的延伸方向均平行于渗滤液滤网;机架上分别配装有辅助行走轮a、辅助行走轮b，辅助行走轮a可移动地安装在轨道a中，辅助行走轮b可移动地安装在轨道b中;动力传动机构包括减速器、销齿轮以及销齿排;液压马达的输出轴依次与减速器、销齿轮同轴地传动连接，而销齿排则铺设在轨道a上，且销齿排的铺设方向与轨道a延伸方向一致，同时销齿排与销齿轮相啮合;
所述疏通执行机构，包括弹性连接头、导向板以及若干销棒，弹性连接头包括销棒固连箱体、弹簧、弹簧导向杆、导向杆固定板;弹簧导向杆一端与销棒固连箱体固定，另一端则与导向杆固定板固定，该导向杆固定板固定安装在垃圾池的墙体上;弹簧套接在弹簧导向杆的外围，且弹簧的两端分别与导向杆固定板、销棒固连箱体相触接;各销棒安装在销棒固连箱体上，且各销棒与渗滤液滤网的滤液孔一一对应;导向板固定安装在垃圾池的墙体上，且导向板上具有若干用于销棒穿行的通孔，导向板上通孔与销棒一一对应;
所述往复直线驱动机构， 包括疏通液压缸，该疏通液压缸的缸体固定安装在机架上，且疏通液压缸的活塞杆与销棒固连箱体相邻;
疏通液压缸以及液压马达分别通过液压阀与安装在机架上的液压泵站连通;
机架在液压马达的动力驱动下，带动疏通液压缸至工作位置;
销棒固连箱体在疏通液压缸的动力驱动下，带动安装在销棒固连箱体上的各销棒朝向渗滤液滤网，直至各销棒插入与其对应的渗滤液滤网的滤液孔中，完成对渗沥液滤网的疏通工作，此时弹簧处于压缩状态;
疏通行程结束后，疏通液压缸的活塞杆回缩，销棒固连箱体在弹簧提供的回复力作用下复位;机架在液压马达的动力下移动至下一疏通窗口。
说明书
渗沥液滤液孔液压自动疏通机
技术领域
本发明涉及垃圾发电厂设备技术领域，具体是一种渗沥液滤液孔液压自动疏通机。
背景技术
在垃圾发电厂中，需要先将生产生活垃圾集中在垃圾池中，由于垃圾中存在较多垃圾渗沥液，为了提高垃圾发电的热值，必须排除这些渗沥液，一般的做法是在垃圾池底部开设渗沥液通道，即在靠近池底的一侧壁面开设窗口，窗口上布置渗沥液滤网，渗沥液经过滤网过滤进入渗沥液通道内下水道，排入渗沥液收集池，再集中泵出。因此，滤网滤液孔的通液情况对渗沥液的排放具有重要的作用。
垃圾发电厂垃圾池渗滤液滤网一般为长方形，滤网上均匀布置多个滤液孔，为了保证滤液孔的通液效果，需要定期且及时对滤液孔进行清理疏通。
现有的疏通方法主要是采用人工对滤网进行疏通清理，这种疏通方法的缺点主要有：一是疏通质量不高，二是是疏通窗口较多，人工作业量大，劳动强度较大，且因渗沥液通道中存在大量危险有害气体，存在一定的安全隐患。
发明内容
本发明的目的是解决渗沥液滤网疏通的纯人工工作现状，提供一种安全性高、操作方便、效率较高的一种渗沥液滤液孔液压自动疏通机。
一种渗沥液滤液孔液压自动疏通机，用于疏通垃圾池渗滤液滤网的滤液孔，包括机架以及安装在机架上的往复直线驱动机构、疏通执行机构;其中：所述的机架，安装在垃圾池的墙体上;所述疏通执行机构，包括弹性连接头以及安装在弹性连接头上的若干销棒，各销棒与渗滤液滤网的滤液孔一一对应;该弹性连接头安装在垃圾池的墙体上;往复直线驱动机构的动力输出端与弹性连接头相邻设置，且弹性连接头在往复直线驱动机构的动力驱动下，能够朝向渗滤液滤网做直线运动，直至各销棒插入对应的滤液孔中，此时弹性连接头能够蓄积弹力;当往复直线驱动机构撤回动力驱动时，各销棒在弹性连接头蓄积的弹力的推动下复位。
作为本发明的进一步改进，所述机架通过疏通机移动机构可移动地安装在垃圾池的墙体上;所述机架在疏通机移动机构的动力驱动下，能够带动往复直线驱动机构做相对于弹性连接头的往复直线移动。
作为本发明的进一步改进，所述疏通机移动机构包括轨道a、托轨架a、直线驱动装置;托轨架a固定安装在垃圾池的墙体上，轨道a通过托轨架a支撑，且轨道a的延伸方向平行于渗滤液滤网;机架通过辅助行走轮a可移动地安装在轨道a中，且机架与直线驱动装置的动力输出端连接，而直线驱动装置则固定安装在轨道a上。
作为本发明的进一步改进，所述的直线驱动装置为液压马达;液压马达的输出轴通过动力传动机构与轨道a连接，而液压马达的安装座通过支撑平台安装在机架上。
作为本发明的进一步改进，所述动力传动机构包括减速器、销齿轮以及销齿排;液压马达的输出轴依次与减速器、销齿轮同轴地传动连接，而销齿排则铺设在轨道a上，且销齿排的铺设方向与轨道a延伸方向一致，同时销齿排与销齿轮相啮合。
作为本发明的进一步改进，所述的机架通过辅助行走轮b可移动地安装在轨道b上，所述轨道b的延伸方向与轨道a的延伸方向平行，且轨道b固定安装在底板上。
作为本发明的进一步改进，所述弹性连接头包括销棒固连箱体、弹簧、弹簧导向杆、导向杆固定板;弹簧导向杆一端与销棒固连箱体固定，另一端则与导向杆固定板固定，该导向杆固定板固定安装在垃圾池的墙体上;弹簧套接在弹簧导向杆的外围，且弹簧的两端分别与导向杆固定板、销棒固连箱体相触接。
作为本发明的进一步改进，所述弹性连接头还包括导向板，该导向板固定安装在垃圾池的墙体上，且导向板上具有若干用于销棒穿行的通孔，导向板上通孔与销棒一一对应。
作为本发明的进一步改进，所述往复直线驱动机构包括疏通液压缸，该疏通液压缸的缸体固定安装在机架上，且疏通液压缸的动力输出端与弹性连接头相邻。
本发明的另一技术目的是提供另一种渗沥液滤液孔液压自动疏通机，用于疏通垃圾池渗滤液滤网的滤液孔，包括机架以及安装在机架上的往复直线驱动机构、疏通执行机构;其中：所述机架，通过疏通机移动机构可移动地安装在垃圾池的墙体上，该疏通机移动机构包括轨道a、轨道b、液压马达以及动力传动机构;轨道a通过托轨架a支撑在垃圾池的墙体上，轨道b固定于底板上，且轨道a位于轨道b的上方;轨道a的延伸方向、轨道b的延伸方向均平行于渗滤液滤网;机架上分别配装有辅助行走轮a、辅助行走轮b，辅助行走轮a可移动地安装在轨道a中，辅助行走轮b可移动地安装在轨道b中;动力传动机构包括减速器、销齿轮以及销齿排;液压马达的输出轴依次与减速器、销齿轮同轴地传动连接，而销齿排则铺设在轨道a上，且销齿排的铺设方向与轨道a延伸方向一致，同时销齿排与销齿轮相啮合;所述疏通执行机构，包括弹性连接头、导向板以及若干销棒，弹性连接头包括销棒固连箱体、弹簧、弹簧导向杆、导向杆固定板;弹簧导向杆一端与销棒固连箱体固定，另一端则与导向杆固定板固定，该导向杆固定板固定安装在垃圾池的墙体上;弹簧套接在弹簧导向杆的外围，且弹簧的两端分别与导向杆固定板、销棒固连箱体相触接;各销棒安装在销棒固连箱体上，且各销棒与渗滤液滤网的滤液孔一一对应;导向板固定安装在垃圾池的墙体上，且导向板上具有若干用于销棒穿行的通孔，导向板上通孔与销棒一一对应;所述往复直线驱动机构，包括疏通液压缸，该疏通液压缸的缸体固定安装在机架上，且疏通液压缸的活塞杆与销棒固连箱体相邻;疏通液压缸以及液压马达分别通过液压阀与安装在机架上的液压泵站连通;机架在液压马达的动力驱动下，带动疏通液压缸至工作位置;销棒固连箱体在疏通液压缸的动力驱动下，带动安装在销棒固连箱体上的各销棒朝向渗滤液滤网，直至各销棒插入与其对应的渗滤液滤网的滤液孔中，完成对渗沥液滤网的疏通工作，此时弹簧处于压缩状态;疏通行程结束后，疏通液压缸的活塞杆回缩，销棒固连箱体在弹簧提供的回复力作用下复位;机架在液压马达的动力下移动至下一疏通窗口。
有益效果：本发明是一种渗沥液滤液孔液压自动疏通机，通过疏通机移动机构驱动机架在工作面进行往复运动，疏通机架上的疏通液压缸推动各疏通窗口上布置的疏通执行机构，完成疏通工作。与现有的人工疏通方式相比较，可以改善疏通方式，不对滤网造成损坏，同时提高疏通效果，改善作业环境，降低工人劳动强度。
