申请日2016.08.30
公开(公告)日2017.02.22
IPC分类号C02F9/02; C02F9/04
摘要
本实用新型涉及一种净水处理装置，更具体的说是一种新型的便携式野外可拆卸净水处理装置，不仅能够放置在水杯中，便于携带，而且便于更换过滤层，同时可以根据野外水源水质不同的情况，将不同的过滤层进行组装便于高效对水源进行净化。限位槽Ⅰ有三个，底座上设置有螺纹孔Ⅰ和限位槽Ⅰ，中轴通过螺纹孔Ⅰ连接在底座上。活页通过限位槽Ⅱ连接在中轴上，活页的下端连接在限位槽Ⅰ上。活页上设置有限位槽Ⅳ，过滤层Ⅰ、过滤层Ⅱ、过滤层Ⅲ、过滤层Ⅳ、过滤层Ⅴ通过限位槽Ⅳ连接在活页上。限位槽Ⅲ有三个，盖子通过螺纹孔Ⅱ连接在中轴的上端，活页的上端连接在限位槽Ⅲ上。过滤层Ⅰ、过滤层Ⅱ、过滤层Ⅲ、过滤层Ⅳ、过滤层Ⅴ上均设置有出水孔。

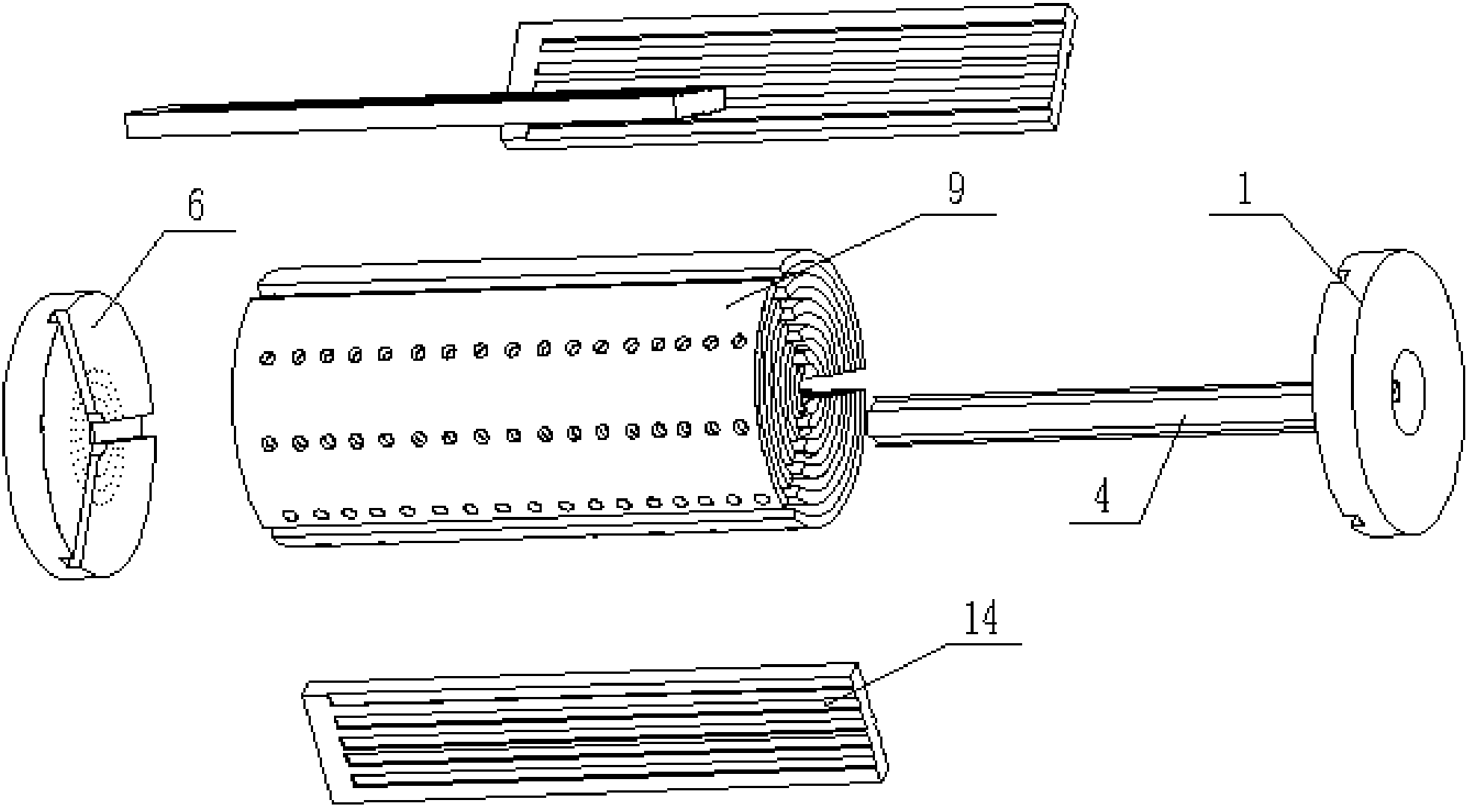

摘要附图
权利要求书
1.一种新型的便携式野外可拆卸净水处理装置，包括底座(1)、限位槽Ⅰ(2)、螺纹孔Ⅰ(3)、中轴(4)、限位槽Ⅱ(5)、盖子(6)、限位槽Ⅲ(7)、螺纹孔Ⅱ(8)、过滤层Ⅰ(9)、过滤层Ⅱ(10)、过滤层Ⅲ(11)、过滤层Ⅳ(12)、过滤层Ⅴ(13)、活页(14)、入水孔(15)、出水孔(16)和限位槽Ⅳ(17)，其特征在于：限位槽Ⅰ(2)有三个，底座(1)上设置有螺纹孔Ⅰ(3)和限位槽Ⅰ(2)，中轴(4)通过螺纹孔Ⅰ(3)连接在底座(1)上;活页(14)有三个，活页(14)通过限位槽Ⅱ(5)连接在中轴(4)上，活页(14)的下端连接在限位槽Ⅰ(2)上;活页(14)上设置有限位槽Ⅳ(17)，过滤层Ⅰ(9)、过滤层Ⅱ(10)、过滤层Ⅲ(11)、过滤层Ⅳ(12)和过滤层Ⅴ(13)均有三个，过滤层Ⅰ(9)、过滤层Ⅱ(10)、过滤层Ⅲ(11)、过滤层Ⅳ(12)和过滤层Ⅴ(13)通过限位槽Ⅳ(17)连接在活页(14)上;限位槽Ⅲ(7)有三个，盖子(6)上设置有限位槽Ⅲ(7)、螺纹孔Ⅱ(8)和入水孔(15)，盖子(6)通过螺纹孔Ⅱ(8)连接在中轴(4)的上端，活页(14)的上端连接在限位槽Ⅲ(7)上;过滤层Ⅰ(9)、过滤层Ⅱ(10)、过滤层Ⅲ(11)、过滤层Ⅳ(12)和过滤层Ⅴ(13)上均设置有出水孔(16)。
2.根据权利要求1所述的一种新型的便携式野外可拆卸净水处理装置，其特征在于：所述中轴(4)的两端设置有螺纹。
3.根据权利要求1所述的一种新型的便携式野外可拆卸净水处理装置，其特征在于：所述活页(14)的材料为橡胶。
4.根据权利要求1所述的一种新型的便携式野外可拆卸净水处理装置，其特征在于：所述底座(1)、中轴(4)和盖子(6)的材料均为塑料。
说明书
一种新型的便携式野外可拆卸净水处理装置
技术领域
本实用新型涉及一种净水处理装置，更具体的说是一种新型的便携式野外可拆卸净水处理装置。
背景技术
国内外的净水装置品种多样，大多属于家用净水器，比如市场上已有活性炭、活性炭一超滤、活性炭一超滤一紫外、活性炭一反渗透等种类的净水器，或者用于工厂大量水质净化的大型净水机。据调查，国内对于野外净水装置的认可度远远没有国外高，而且普遍率较低，但是，随着现今人们生活水平的提高，野外净水器的使用需求随从事户外运动的增多而增多。人们在野外工作或生活时(如部队野战、野练、抗洪救灾及地质勘察、探险、乡村旅游、垂钓等),经常会遇到水质被污染、无法饮用的情况，这不仅给野外工作和生活带来不便，而且还可能危及生存。因此设计一种新型的便携式野外可拆卸净水处理装置就十分必要。
发明内容
本实用新型主要解决的技术问题是提供一种新型的便携式野外可拆卸净水处理装置，不仅能够放置在水杯中，便于携带，而且便于更换过滤层，同时可以根据野外水源水质不同的情况，将不同的过滤层进行组装便于高效对水源进行净化。
为解决上述技术问题，本实用新型涉及一种净水处理装置，更具体的说是一种新型的便携式野外可拆卸净水处理装置，包括底座、限位槽Ⅰ、螺纹孔Ⅰ、中轴、限位槽Ⅱ、盖子、限位槽Ⅲ、螺纹孔Ⅱ、过滤层Ⅰ、过滤层Ⅱ、过滤层Ⅲ、过滤层Ⅳ、过滤层Ⅴ、活页、入水孔、出水孔和限位槽Ⅳ，不仅能够放置在水杯中，便于携带，而且便于更换过滤层，同时可以根据野外水源水质不同的情况，将不同的过滤层进行组装便于高效对水源进行净化。
限位槽Ⅰ有三个，底座上设置有螺纹孔Ⅰ和限位槽Ⅰ，中轴通过螺纹孔Ⅰ连接在底座上。活页有三个，活页通过限位槽Ⅱ连接在中轴上，活页的下端连接在限位槽Ⅰ上。活页上设置有限位槽Ⅳ，过滤层Ⅰ、过滤层Ⅱ、过滤层Ⅲ、过滤层Ⅳ、过滤层Ⅴ均有三个，过滤层Ⅰ、过滤层Ⅱ、过滤层Ⅲ、过滤层Ⅳ、过滤层Ⅴ通过限位槽Ⅳ连接在活页上。限位槽Ⅲ有三个，盖子上设置有限位槽Ⅲ、螺纹孔Ⅱ和入水孔，盖子通过螺纹孔Ⅱ连接在中轴的上端，活页的上端连接在限位槽Ⅲ上。过滤层Ⅰ、过滤层Ⅱ、过滤层Ⅲ、过滤层Ⅳ、过滤层Ⅴ上均设置有出水孔。
作为本技术方案的进一步优化，本实用新型一种新型的便携式野外可拆卸净水处理装置所述中轴的两端设置有螺纹。
作为本技术方案的进一步优化，本实用新型一种新型的便携式野外可拆卸净水处理装置所述活页的材料为橡胶。
作为本技术方案的进一步优化，本实用新型一种新型的便携式野外可拆卸净水处理装置所述底座、中轴和盖子的材料均为塑料。
本实用新型一种新型的便携式野外可拆卸净水处理装置的有益效果为：
本实用新型一种新型的便携式野外可拆卸净水处理装置，不仅能够放置在水杯中，便于携带，而且便于更换过滤层，同时可以根据野外水源水质不同的情况，将不同的过滤层进行组装便于高效对水源进行净化。
