申请日2016.08.30
公开(公告)日2017.02.22
IPC分类号C02F1/78; C02F1/74; C02F1/32
摘要
本发明公开了一种用于废水处理的光助催化反应装置，包括罐体、进水管、紫外光发生装置、催化触媒填料、曝气管和出水管;所述进水管与罐体连通;所述紫外光发生装置和催化触媒填料设置在罐体中;所述出水管和曝气管位于罐体下部或底部，所述曝气管安装有曝气头。本发明的用于废水处理的光助催化反应装置，可利用紫外光发生装置提供的高能紫外光激发催化触媒填料，产生强氧化介质，降解和削减废水中的有机物。同时在曝气过程中，高能紫外射线激发空气中的氧发生反应，可以转化为臭氧分子，可辅助提升处理效果，减少了设备使用及运行费用。

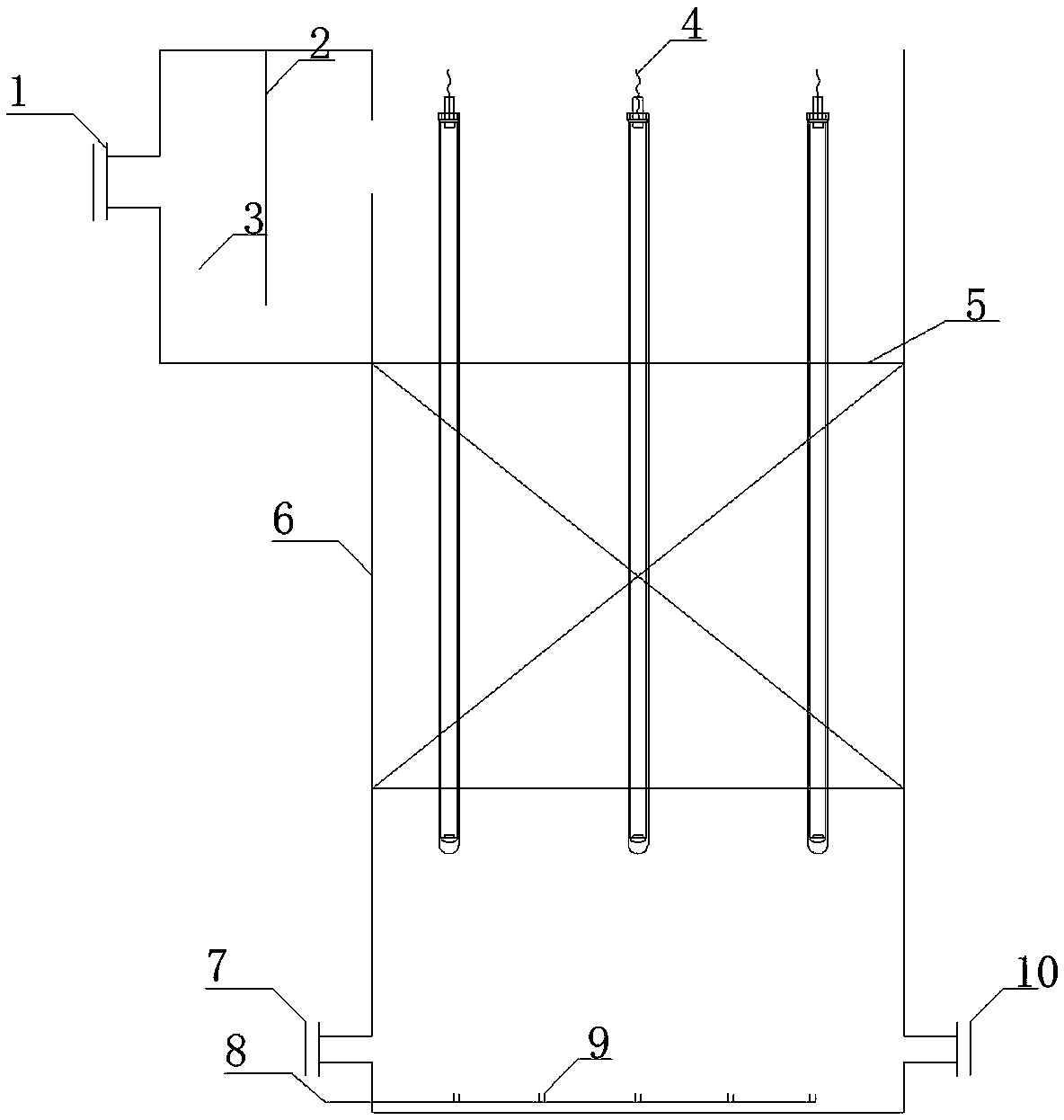

摘要附图
权利要求书
1.一种用于废水处理的光助催化反应装置，包括罐体、进水管和出水管，其特征在于，还包括紫外光发生装置、催化触媒填料和曝气管;所述进水管与罐体连通;所述紫外光发生装置和催化触媒填料设置在罐体中;所述出水管和曝气管位于罐体下部或底部，所述曝气管安装有曝气头。
2.根据权利要求1所述的用于废水处理的光助催化反应装置，其特征在于，还包括固定支架，所述紫外光发生装置通过固定支架固定。
3.根据权利要求2所述的用于废水处理的光助催化反应装置，其特征在于，所述固定支架有两个，分别用于固定紫外光发生装置上部和下部;所述催化触媒填料位于两个固定支架之间。
4.根据权利要求1所述的用于废水处理的光助催化反应装置，其特征在于，所述催化触媒填料为三叶式排列的板片状结构。
5.根据权利要求4所述的用于废水处理的光助催化反应装置，其特征在于，所述紫外光发生装置呈十字状分布，所述催化触媒填料位于紫外光发生装置呈十字状分布所分割成的四个区域内，催化触媒填料的两叶与紫外光发生装置连接。
6.根据权利要求2所述的用于废水处理的光助催化反应装置，其特征在于，所述用于废水处理的光助催化反应装置，还包括焊接架，所述催化触媒填料的上部和下部分别通过焊接架固定在固定支架上。
7.根据权利要求1所述的用于废水处理的光助催化反应装置，其特征在于，所述用于废水处理的光助催化反应装置，还包括进水缓冲箱，所述进水缓冲箱位于进水管和罐体之间，在进水缓冲箱内部设置有隔板。
8.根据权利要求1所述的用于废水处理的光助催化反应装置，其特征在于，所述用于废水处理的光助催化反应装置，还包括排空阀，所述排空阀位于罐体底部。
说明书
一种用于废水处理的光助催化反应装置
技术领域
本发明属于污水深度处理技术领域，特别涉及一种用于废水处理的光助催化反应装置。
背景技术
光催化氧化法处理、净化受污染水体的方法是一种高级(深度)氧化技术，其研究和应用是近年来迅速发展的一个新领域，对许多有毒有害的有机污染物的处理均显示出其独特的优势，如氧化降解水体中不饱和有机化合物、芳烃、卤化烃、芳香类化合物、杂环化合物、染料、表面活性剂有机氮磷农药等。光催化能将难降解有机污染物氧化、分解，直至生成H2O、CO2和无机盐等，使有机物部分或完全矿物质化(矿化)，从而达到污染物无害化处理的要求。
光助催化技术降解、处理和净化受污染水体受到诸多因素的影响，如反应条件苛刻、反应器复杂和催化剂消耗量大，这些因素都会使光助催化技术偏离实际应用。不过随着国家对水质标准的日益严格以及中水回用的紧迫需求，传统生化法和物化法很难达到深度处理的要求，这样就为光助催化技术带来了机遇。在实际应用中如何实现光助催化技术的综合应用是急需解决的问题。
发明内容
本发明所要解决的技术问题是，提供一种用于废水处理的光助催化反应装置，该装置能够持续高效的提供催化反应，在一定程度上解决了光助催化技术的综合应用问题。
为实现上述发明目的，本发明采用的技术方案如下：
一种用于废水处理的光助催化反应装置，包括罐体、进水管、紫外光发生装置、催化触媒填料、曝气管和出水管;所述进水管与罐体连通;所述紫外光发生装置和催化触媒填料设置在罐体中;所述出水管和曝气管位于罐体下部或底部，所述曝气管安装有曝气头。
进一步的，所述用于废水处理的光助催化反应装置，还包括固定支架，所述紫外光发生装置通过固定支架固定。
更进一步，所述固定支架有两个，分别用于固定紫外光发生装置上部和下部;所述催化触媒填料位于两个固定支架之间。
进一步的，所述催化触媒填料为三叶式排列的板片状结构。
更进一步，所述紫外光发生装置呈十字状分布，所述催化触媒填料位于紫外光发生装置呈十字状分布所分割成的四个区域内，催化触媒填料的两叶与紫外光发生装置连接。保证催化触媒填料各个面均可接收到紫外光能量照射。
进一步的，所述用于废水处理的光助催化反应装置，还包括焊接架，所述催化触媒填料的上部和下部分别通过焊接架固定在固定支架上。
进一步的，所述用于废水处理的光助催化反应装置，还包括进水缓冲箱，所述进水缓冲箱位于进水管和罐体之间，在进水缓冲箱内部设置有隔板。
进一步的，所述用于废水处理的光助催化反应装置，还包括排空阀，所述排空阀位于罐体底部。
本发明的用于废水处理的光助催化反应装置，可利用紫外光发生装置提供的高能紫外光激发催化触媒填料，产生强氧化介质，降解和削减废水中的有机物。同时在曝气过程中，高能紫外射线激发空气中的氧发生反应，可以转化为臭氧分子，可辅助提升处理效果，减少了设备使用及运行费用。
