申请日2016.08.30
公开(公告)日2017.02.22
IPC分类号G01N33/18; G01K13/02
摘要
本实用新型公开了一种水利水电工程施工生产废水多功能检测装置，包括计算机连接终端板、检测装置主体、干燥室、水油第二入口、反应检测室和液体温度感应器，所述计算机连接终端板右侧安装有连接杆，且连接杆右侧安装有检测装置主体，所述检测装置主体表面安装有空气温度感应器，所述检测装置主体上方设置有水油第三入口，且水油第三入口右侧安装有水油第二入口，所述水油第二入口右侧安装有水油第一入口，所述水油第二入口下方安装有干燥室，且干燥室下方安装有污水出口。本实用新型中，通过设置有萃取收集器，在对生产污水进行检测时，能够对检测液进行萃取处理，使得所测得的结果更加的精确，满足人们检测的需要。

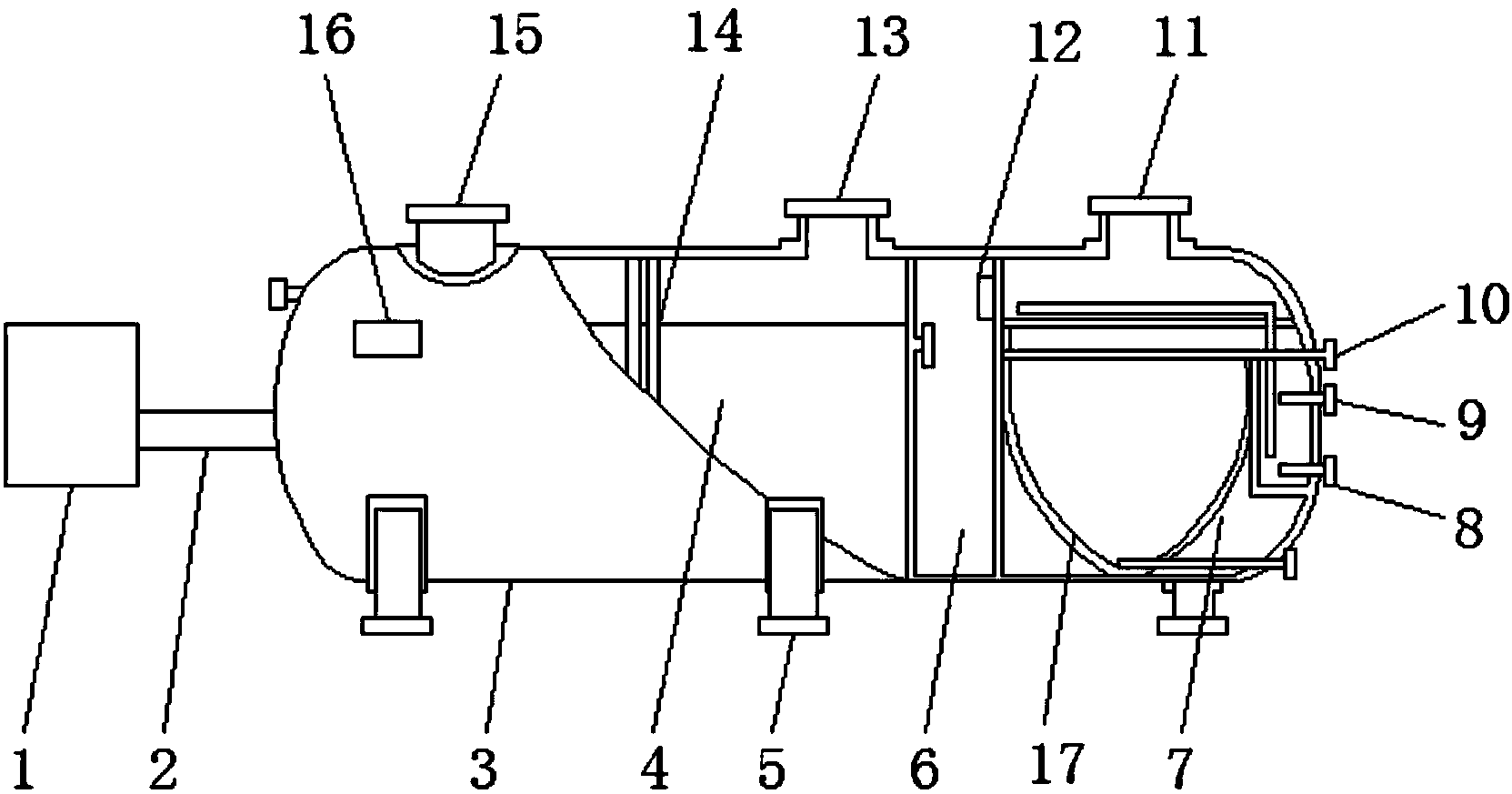

摘要附图
权利要求书
1.一种水利水电工程施工生产废水多功能检测装置，包括计算机连接终端板(1)、检测装置主体(3)、干燥室(4)、水油第二入口(13)、反应检测室(17)和液体温度感应器(18)，其特征在于，所述计算机连接终端板(1)右侧安装有连接杆(2)，且连接杆(2)右侧安装有检测装置主体(3)，所述检测装置主体(3)表面安装有空气温度感应器(16)，所述检测装置主体(3)上方设置有水油第三入口(15)，且水油第三入口(15)右侧安装有水油第二入口(13)，所述水油第二入口(13)右侧安装有水油第一入口(11)，所述水油第二入口(13)下方安装有干燥室(4)，且干燥室(4)下方安装有污水出口(5)，所述干燥室(4)左侧设置有过滤筛(14)，所述干燥室(4)右侧安装有混合反应室(6)，且混合反应室(6)右侧安装有反应检测室(17)，所述反应检测室(17)右侧安装有功能检测室(7)，且功能检测室(7)表面设置有中水出口(8)，所述反应检测室(17)内部安装有沉淀过滤网(24)，且沉淀过滤网(24)上方安装有液体温度感应器(18)，所述液体温度感应器(18)上方设置有冷凝器(21)，且冷凝器(21)上方安装有萃取收集器(20)。
2.根据权利要求1所述的一种水利水电工程施工生产废水多功能检测装置，其特征在于，所述混合反应室(6)表面设置有水油控制阀(12)。
3.根据权利要求1所述的一种水利水电工程施工生产废水多功能检测装置，其特征在于，所述中水出口(8)上方设置有排毒剂进口(9)，且排毒剂进口(9)上方设置有反冲洗口(10)。
4.根据权利要求1所述的一种水利水电工程施工生产废水多功能检测装置，其特征在于，所述萃取收集器(20)上方安装有水油分离器(19)。
5.根据权利要求1所述的一种水利水电工程施工生产废水多功能检测装置，其特征在于，所述沉淀过滤网(24)右侧安装有控制器(23)，且控制器(23)上方设置有传感器(22)。
说明书
一种水利水电工程施工生产废水多功能检测装置
技术领域
本实用新型涉及多功能检测装置领域，尤其涉及一种水利水电工程施工生产废水多功能检测装置。
背景技术
目前，随着科技技术的飞速发展，水利水电方面也在不断进步，当要进行水利水电工程施工时，伴随而来的是大量的生产污水被排放到河流中，造成严重的水资源污染，因此一种水利水电施工生产废水检测装置是必备的设备，它可以实时对水质进行检测，但是，现有的废水检测装置的功能还不够完善，过于单一，在检测时，耗时比较长，且检测的结果不够精确，不满足水利水电工程施工的需要。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种水利水电工程施工生产废水多功能检测装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种水利水电工程施工生产废水多功能检测装置，包括计算机连接终端板、检测装置主体、干燥室、水油第二入口、反应检测室和液体温度感应器，所述计算机连接终端板右侧安装有连接杆，且连接杆右侧安装有检测装置主体，所述检测装置主体表面安装有空气温度感应器，所述检测装置主体上方设置有水油第三入口，且水油第三入口右侧安装有水油第二入口，所述水油第二入口右侧安装有水油第一入口，所述水油第二入口下方安装有干燥室，且干燥室下方安装有污水出口，所述干燥室左侧设置有过滤筛，所述干燥室右侧安装有混合反应室，且混合反应室右侧安装有反应检测室，所述反应检测室右侧安装有功能检测室，且功能检测室表面设置有中水出口，所述反应检测室内部安装有沉淀过滤网，且沉淀过滤网上方安装有液体温度感应器，所述液体温度感应器上方设置有冷凝器，且冷凝器上方安装有萃取收集器。
优选的，所述混合反应室表面设置有水油控制阀。
优选的，所述中水出口上方设置有排毒剂进口，且排毒剂进口上方设置有反冲洗口。
优选的，所述萃取收集器上方安装有水油分离器。
优选的，所述沉淀过滤网右侧安装有控制器，且控制器上方设置有传感器。
本实用新型中，通过在废水多功能检测装置上设置有计算机连接中端板，使得信号在传输方面更加的快速，而且传输的数据更加精确，增加了设备的功能性，通过设置有空气温度感应器，能够对内部运行时的空气温度进行感应，而且对内部的空气湿度进行控制，使得设备的功能性更强，通过设置有萃取收集器，在对生产污水进行检测时，能够对检测液进行萃取处理，使得所测得的结果更加的精确，满足人们检测的需要。
