申请日2016.11.10
公开(公告)日2017.05.03
IPC分类号C02F9/10
摘要
本实用新型公开了一种原水处理设备，其结构包括净水管、连接器、导轮、水管、旋转阀、过滤器、杀菌装置、反应罐、电机、控制板、支架、砂滤罐、碳滤罐、连接盖、软化罐、温度计、显示板、水压表，所述净水管与连接器相连接，所述导轮设在支架下，所述水管固定连接连接器，所述过滤器设在支架上，所述电机与反应罐相连接，所述砂滤罐设在支架上，所述碳滤罐设有连接盖，所述软化罐通过连接盖与水管相连接，所述水压表固定连接显示板。本实用新型解决了现有的原水处理设备未设有杀菌装置，无法使设备对原水进行杀菌，降低处理设备的实用性的问题。
权利要求书

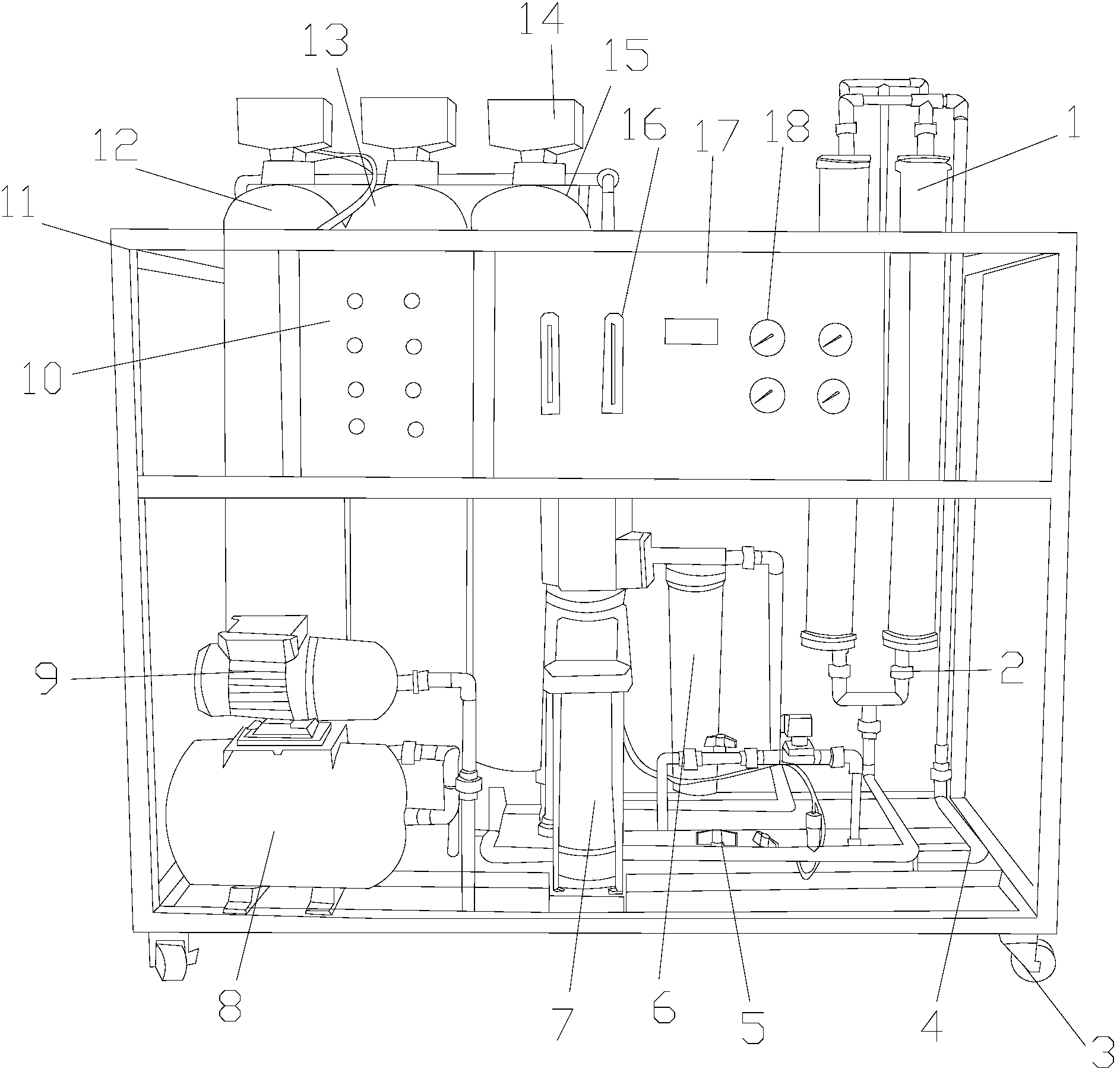

1.一种原水处理设备，其特征在于：其结构包括净水管(1)、连接器(2)、导轮(3)、水管(4)、旋转阀(5)、过滤器(6)、杀菌装置(7)、反应罐(8)、电机(9)、控制板(10)、支架(11)、砂滤罐(12)、碳滤罐(13)、连接盖(14)、软化罐(15)、温度计(16)、显示板(17)、水压表(18)，所述净水管(1)与连接器(2)相连接，所述导轮(3)设在支架(11)下，所述水管(4)固定连接连接器(2)，所述过滤器(6)设在支架(11)上，所述杀菌装置(7)与过滤器(6)相连接，所述杀菌装置(7)由外壳(701)、进水口(702)、出水口(703)、高温杀菌器(704)、底座(705)、温度表(706)、电线(707)组成，所述外壳(701)与进水口(702)相连接，所述出水口(703)设在外壳(701)上，所述高温杀菌器(704)固定连接外壳(701)，所述底座(705)与外壳(701)相连接，所述温度表(706)设在外壳(701)上，所述电线(707)活动连接底座(705)，所述反应罐(8)设在支架(11)上，所述电机(9)与反应罐(8)相连接，所述砂滤罐(12)设在支架(11)上，所述碳滤罐(13)设有连接盖(14)，所述软化罐(15)通过连接盖(14)与水管(4)相连接，所述水压表(18)固定连接显示板(17)。
2.根据权利要求1所述的一种原水处理设备，其特征在于：所述旋转阀(5)与水管(4)相连接。
3.根据权利要求1所述的一种原水处理设备，其特征在于：所述控制板(10)固定连接支架(11)。
4.根据权利要求1所述的一种原水处理设备，其特征在于：所述温度计(16)设在显示板(17)上。
说明书
一种原水处理设备
技术领域
本实用新型是一种原水处理设备，属于处理设备领域。
背景技术
原水处理设备，任何物质都有自己固有的频率，水垢属于无机盐类，一般设备的外壳都是金属材料制作，水垢和金属材料的振荡频率不同。SLGP型电子水处理仪释放的高频振荡波对于附着在金属材料表面的水垢产生共振，即击碎剥离，由表及里，循环进行，从而达到除垢的效果。
现有技术公开了申请号为：CN201521122139.X的一种原水处理设备，属于水处理技术领域。一种原水处理设备，包括预处理段、过滤处理段和清水池，所述预处理段依次设置有格栅过滤部、第一水泵、絮凝混合池和沉淀池，所述过滤处理段依次包括与所述沉淀池上端相连接的第二水泵和过滤组件，所述过滤组件的过滤侧内填充有碳颗粒。该水处理设备适于处理地表原水且能够有效控制过滤污染。但是其不足之处在于未设有杀菌装置，无法对原水进行杀菌，降低处理设备的实用性。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种原水处理设备，以解决现有的原水处理设备未设有杀菌装置，无法对原水进行杀菌，降低处理设备实用性的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种原水处理设备，其结构包括净水管、连接器、导轮、水管、旋转阀、过滤器、杀菌装置、反应罐、电机、控制板、支架、砂滤罐、碳滤罐、连接盖、软化罐、温度计、显示板、水压表，所述净水管与连接器相连接，所述导轮设在支架下，所述水管固定连接连接器，所述过滤器设在支架上，所述杀菌装置与过滤器相连接，所述杀菌装置由外壳、进水口、出水口、高温杀菌器、底座、温度表、电线组成，所述外壳与进水口相连接，所述出水口设在外壳上，所述高温杀菌器固定连接外壳，所述底座与外壳相连接，所述温度表设在外壳上，所述电线活动连接底座，所述反应罐设在支架上，所述电机与反应罐相连接，所述砂滤罐设在支架上，所述碳滤罐设有连接盖，所述软化罐通过连接盖与水管相连接，所述水压表固定连接显示板。
进一步地，所述旋转阀与水管相连接。
进一步地，所述控制板固定连接支架。
进一步地，所述温度计设在显示板上。
本实用新型的有益效果为设有杀菌装置，能够使设备对原水进行杀菌，提高处理设备的实用性，安装简单，操作灵活，防水性能好，拆卸与更换较便捷。
