申请日2016.11.10
公开(公告)日2017.05.10
IPC分类号C02F11/10; C10B53/00
摘要
本实用新型涉及一种防堵塞污泥热解装置，包括炉体、进料口、上封盖、出料口、出气口、旋转轴、电机、叶片及疏通装置;所述炉体外层布有保温材料，内层布有电热丝。本实用新型不易堵塞装置，受热均匀，能够控制热解温度。
权利要求书

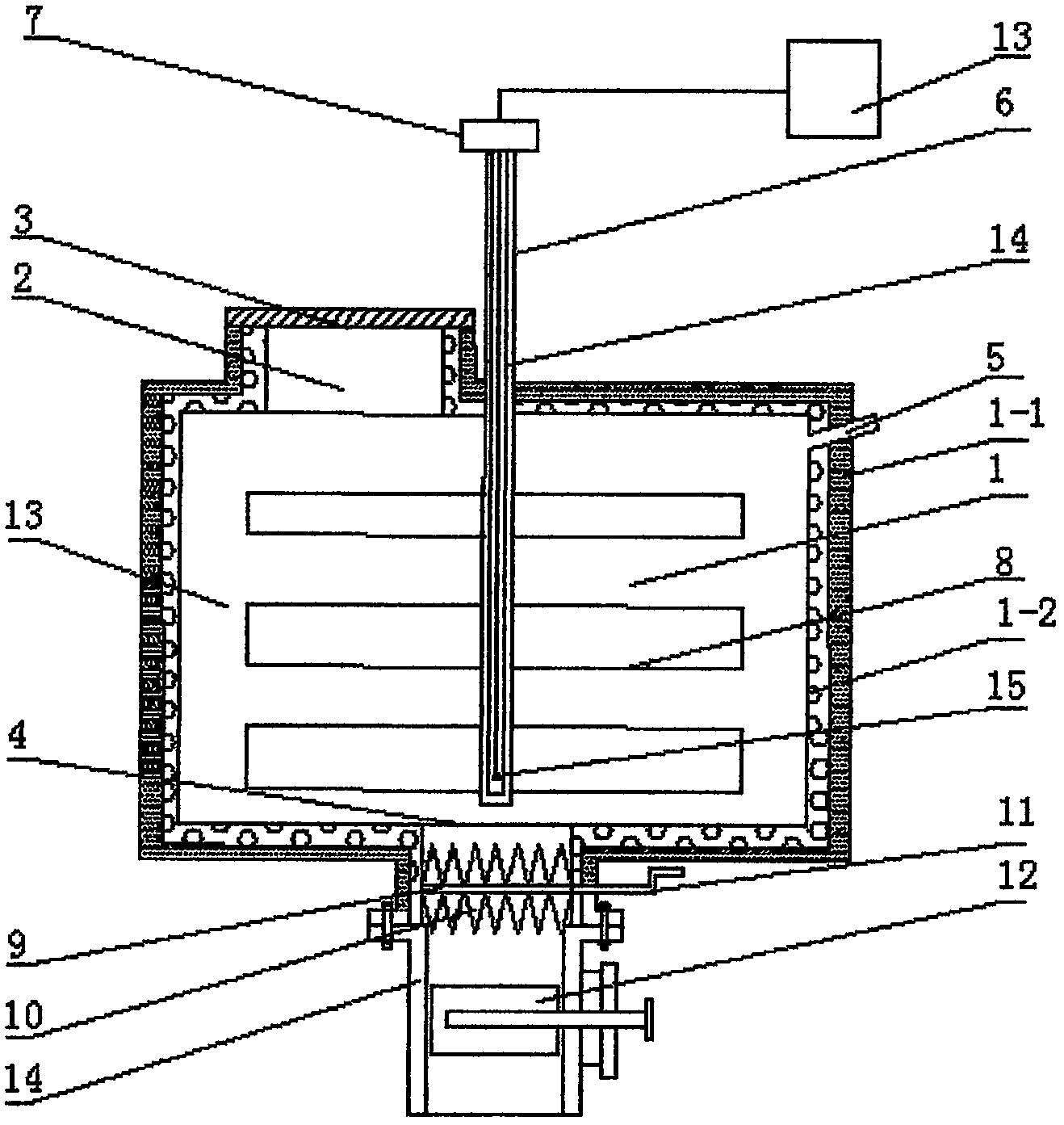

1.一种防堵塞污泥热解装置，其特征在于：包括炉体(1)、进料口(2)、上封盖(3)、出料口(4)、出气口(5)、旋转轴(6)、电机(7)、叶片(8)及疏通装置;
所述炉体(1)外层布有保温材料(1-1)，内层布有电热丝(1-2);
所述炉体(1)上端设置有进料口(2)，下端设置有出料口(4)，所述进料口(2)上端设置有上封盖(3)，所述炉体侧壁上部设置有出气口(5);
所述炉体(1)内设有旋转轴(6)，所述旋转轴(6)由设置于炉体外的电机(7)控制，所述旋转轴(6)的长度不大于炉体(1)长度，所述旋转轴(6)上固定有叶片(8)，所述旋转轴(6)靠近进料口(2)处不安装叶片(8);
所述出料口(4)下方设置疏通装置，所述疏通装置包括旋转杆(9)，所述旋转杆(9)上设置有梳状齿(10)，所述旋转杆(9)下方设置有下闸阀(12)，所述旋转杆(9)连接用于外部控制旋转杆(9)旋转的手柄(11)。
2.根据权利要求1所述的一种防堵塞污泥热解装置，其特征在于：所述梳状齿(10)为针尖形或扁尖形。
3.根据权利要求2所述的一种防堵塞污泥热解装置，其特征在于：所述炉体外设置有温度显示器(13)，所述旋转轴(6)上设置有凹槽(14)，所述凹槽(14)内设置有热电偶(15)，所述热电偶(15)与所述温度显示器(13)连接。
说明书
一种防堵塞污泥热解装置
技术领域
本实用新型涉及污水污泥热解装置技术领域，具体涉及一种防堵塞污泥热解装置。
背景技术
污泥热解是利用污泥中的有机物的热不稳定性，在无氧条件下对其加热，使有机物产生热裂解，有机物根据其碳氢比例被裂解，形成利用价值较高的气相(热解气)和固相(固体残渣)，这些产品具有易储存、易运输及使用方便等特点，给污泥的减量化、稳定化、无害化、资源化提供有效途径。但是污泥热解后残渣其结构极易湿润，所以出渣极易堵塞装置。热裂解过程需要大量的能量，目前通过燃烧炉加热，污泥受热面积小，受热不均匀。
实用新型内容
为解决上述问题，本实用新型提供一种不易堵塞装置，受热均匀，能够控制热解温度的防堵塞污泥热解装置。
本实用新型的技术方案：
一种防堵塞污泥热解装置，包括炉体、进料口、上封盖、出料口、出气口、旋转轴、电机、叶片及疏通装置;所述炉体外层布有保温材料，内层布有电热丝;所述炉体上端设置有进料口，下端设置有出料口，所述进料口上端设置有上封盖，所述炉体侧壁上部设置有出气口;所述炉体内设有旋转轴，所述旋转轴由设置于炉体外的电机I控制，所述旋转轴的长度不大于炉体长度，所述旋转轴上固定有叶片，所述旋转轴靠近进料口处不安装叶片;所述出料口下方设置疏通装置，所述疏通装置包括旋转杆，所述旋转杆上设置有梳状齿，所述旋转杆下方设置有下闸阀，所述旋转杆连接用于外部控制旋转杆旋转的手柄。
进一步地，所述梳状齿为针尖形或扁尖形。
进一步地，所述炉体外设置有温度显示器，所述旋转轴上设置有凹槽，所述凹槽内设置有热电偶，所述热电偶与所述温度显示器连接。
本实用新型的有益效果：
本实用新型装置简单，利用率高，受热均匀，能够控制热解温度，且防堵塞出口。污泥热解后残渣其结构极易湿润，所以出渣极易堵塞装置，本实用新型设置了疏通装置，解决了上述问题;本实用新型采用电加热的装置体积比原本用燃烧室加热的装置体积有大幅度减小，加热面积变大，受热更均匀;本实用新型旋转轴上设置有凹槽，凹槽内设置有热电偶，测温点位于炉体中间位置，避免了测温点位于炉体侧壁受外壁温度影响，所测温度更加准确，与热电偶连接的温度显示器设置在炉外部，能够实时监测炉内温度，便于控制热解温度。
