申请日2016.11.10
公开(公告)日2017.05.17
IPC分类号C02F1/00; C02F7/00
摘要
本实用新型公开了一种浮动式景观水处理设备，包括浮筒、过滤器、气液混合泵和框体，所述框体为矩形，所述框体的四个对角均设有所述浮筒;所述气液混合泵数量为2个，设置在所述框体两侧;所述框体设有2个上下部开口的容纳空间;所述过滤器数量为2个，设置在所述容纳空间内。本实用新型的浮动式景观水处理设备使用方便，节省劳动力;对景观影响小，又方便操作，还能移动能够深度处理景观水中藻类。
权利要求书

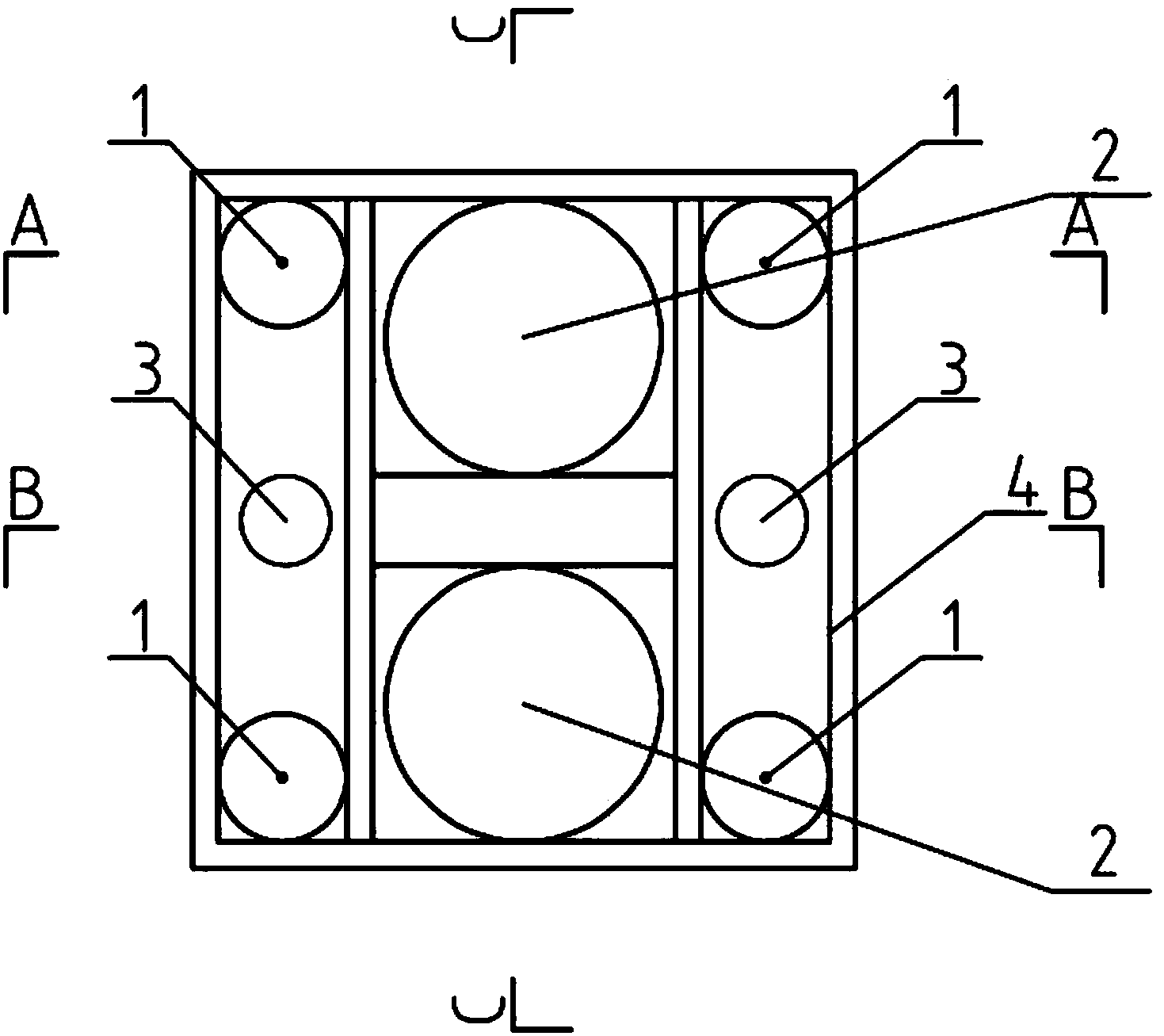

1.一种浮动式景观水处理设备，包括浮筒(1)、过滤器(2)、气液混合泵(3)和框体(4)，其特征在于，所述框体(4)为矩形，所述框体(4)的四个对角均设有所述浮筒(1);所述气液混合泵(3)数量为2个，设置在所述框体(4)两侧;所述框体(4)设有2个上下部开口的容纳空间;所述过滤器(2)数量为2个，设置在所述容纳空间内。
2.根据权利要求1所述浮动式景观水处理设备，其特征在于：所述过滤器(2)扣装在所述容纳空间内;所述浮筒(1)离水平的高度比过滤器(2)离水面的高度高。
3.根据权利要求1或2所述浮动式景观水处理设备，其特征在于：所述浮筒(1)包括浮体(11)和浮筒盖(12);所述浮体(11)和浮筒盖(12)均为密闭的中空腔体，所述浮筒盖(12)盖合在所述浮体(11)上。
4.根据权利要求1所述浮动式景观水处理设备，其特征在于：所述框体(4)还设有4个用于收集悬浮渣的渣蓝(41)。
5.根据权利要求1所述浮动式景观水处理设备，其特征在于：所述框体(4)的材质为不锈钢。
说明书
浮动式景观水处理设备
技术领域
本实用新型涉及景观水处理的技术领域，具体地说是涉及一种浮动式景观水处理设备。
背景技术
随着人们生活水平的提高，居住环境的改善，人们对生活品质要求越来越高。一般居住小区或别墅区内均会设置景观水池。景观水池内水长时间不处理或更换，就会因缺氧而长出藻类，使水质变坏;景观水由于长期静置，水体会长藻类，散发出难闻气味，影响整个景观水系效果。传统的景观水处理设备，一般安装于地面机房内，采用管道将池水引入机房，经设备处理后再返回水池。该处理方式需提前布置机房和水处理设备，还需提前埋设管道，工程量较大。如果遇到前期没有考虑预留水处理设备机房位置的情况，则后面考虑景观水处理就会很麻烦。而本专利采用浮动式景观水处理设备，无需考虑机房，无需提前预埋管道，只需将设备放入景观池内，接通电源就可工作，工作期间还能根据水质情况进行移动，保证处理效果，能基本覆盖整个池面。采用浮动式处理设备，运行一段时间后，将过滤器内滤袋取出清洗，清洗干净后再安装于过滤器内，重复使用。固定式景观水处理设备，有较多文献报道，但浮动式景观水处理设备，未见相同文献报道。
中国实用新型专利，公告号为：CN 201747629 U，名称为悬浮排渣泵，该专利公开了一种悬浮排渣泵，包括水泵、上支架、下支架和浮球，上支架安装在水泵上端，下支架安装在水泵下端，浮球安装在上支架与下支架之间，通过浮球使水泵悬浮在水面，可以方便、快捷，悬浮在水中的水泵可将悬浮的菌藻和杂质一并抽出，是利用水泵直接地抽走水中表面悬浮物，在清除悬浮物时候，还要专门设置管道，还有可能造成水泵堵塞的问题,并且抽走水后还需要重新补充水，清理过程很麻烦，对景观影响较大，工作量大又浪费水。因此，需要对现有的设备进行改进。
实用新型内容
本实用新型要解决的技术问题是提供一种使用方便，节省劳动力;对景观影响小，又方便操作，还能移动能够深度处理景观水中藻类的浮动式景观水处理设备。
为了解决上述技术问题，本实用新型的技术方案为：一种浮动式景观水处理设备，包括浮筒、过滤器、气液混合泵和框体，所述框体为矩形，所述框体的四个对角均设有所述浮筒;所述气液混合泵数量为2个，设置在所述框体两侧;所述框体设有2个上下部开口的容纳空间;所述过滤器)数量为2个，设置在所述容纳空间内。
优选地，所述过滤器扣装在所述容纳空间内;所述浮筒离水平的高度比过滤器离水面的高度高，便于使过滤器更多地过滤掉水中的藻类。
更优选地，所述浮筒包括浮体和浮筒盖;所述浮体和浮筒盖均为密闭的中空腔体，所述浮筒盖盖合在所述浮体上，通过将浮筒盖盖合在浮体上的方式组成浮筒，从而当浮体或浮筒盖出现损坏时，可以只维修或替换其中的一个，从而节约了维修成本;同时，由于浮体为密闭的中空腔体，也可以把浮体单独作为一个浮筒来使用，使用方式更加灵活。
优选地，所述框体还设有4个用于收集悬浮渣的渣蓝，这样可以收集飘在水面的落叶残渣等。
优选地，所述框体的材质为不锈钢。
本实用新型的有益效果是：使用方便，对景观影响小，又方便操作，还能移动能够深度处理景观水中藻类;具体地，浮筒能使整个处理设备浮于水面上，通过调节浮筒上的调节阀，使整个设备处于一个合适的漂浮位置;过滤器能为将水体中的污染物进行截留，同时将溶有氧气的处理水均匀布置，保证水体中的溶解氧，同时去除水中的藻类和其它悬浮物，保证池水清澈、透明;气液混合泵，将景观水池内水加压泵入过滤器，再泵水的过程中，将空气中的氧气溶入水体，保证水钵中的溶解氧浓度。同时将水体内的藻类等污染物泵入过滤器进行过滤。使整个水体清亮、干净;外框，用于固定浮筒、过滤器及气液混合泵，使之形成一个整体，本实用新型能根据处理要求和场地情况进行调整，保证景观水处理效果，同时还不占用地面面积和将水池中的水抽走便能达到除掉藻类，节约劳动力和用水。
