申请日2016.08.30
公开(公告)日2017.03.15
IPC分类号C02F9/14; A01C23/00; A01C23/04
摘要
本实用新型公开了一种新型河流灌溉用水处理装置，由河流水进水方向到出水方向依次包括：前处理池，其包括底部相通的过滤池和储水池，过滤池内由底部向上设有蛭石层和石英砂四级过滤层，储水池上部设有带防倒流装置的第一出水口;微生物反应池，臭氧反应池和肥料搅拌池。本实用新型保障灌溉用水安全可靠，降低灌溉用水重金属含量，实现水肥灌溉一体化，节约劳动成本，方便园区管理。本实用新型装置一体化，便于安装，成本低廉。

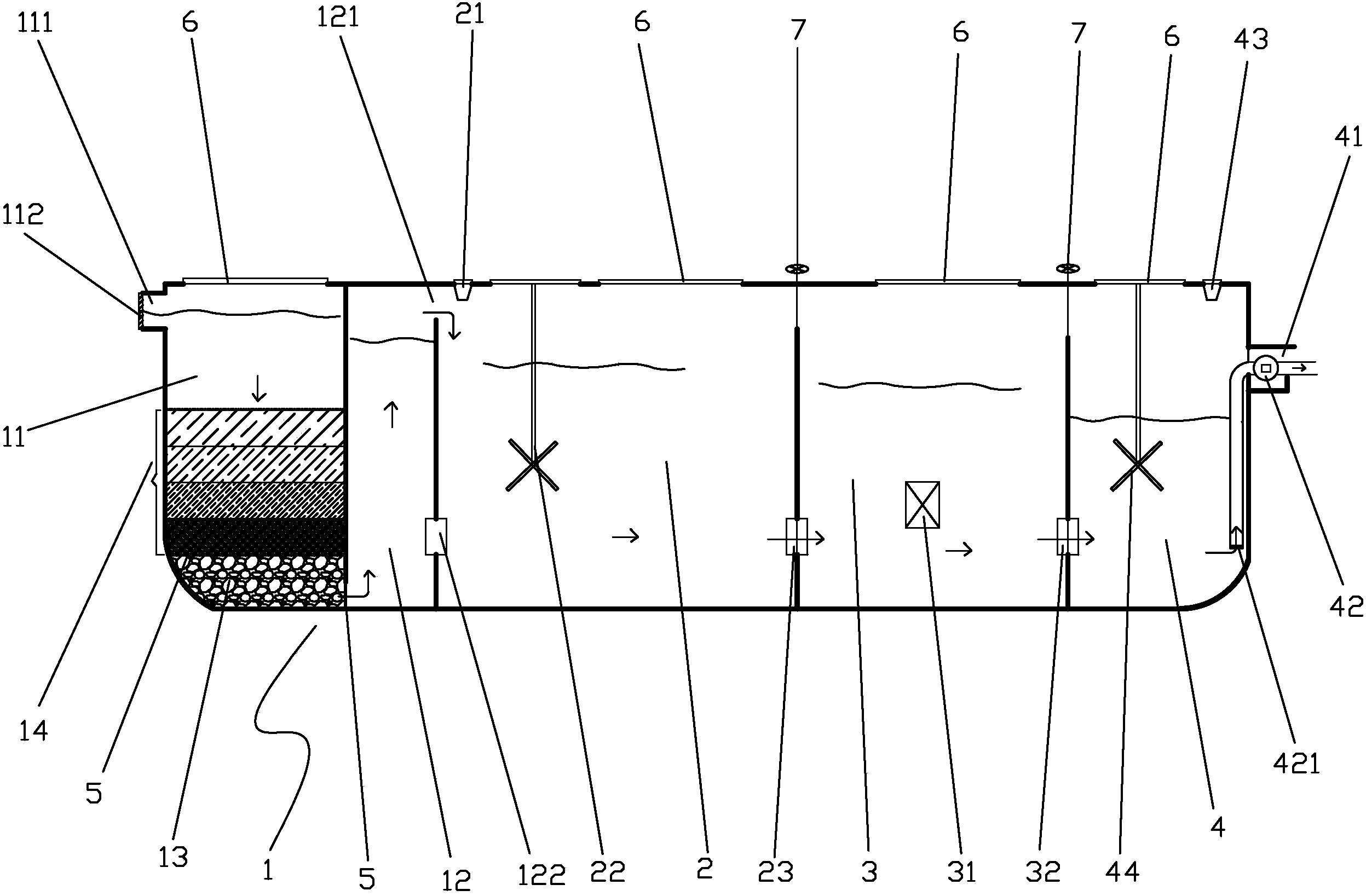

摘要附图
权利要求书
1.一种新型河流灌溉用水处理装置，其特征在于由河流水进水方向到出水方向依次包括：
前处理池(1)，其包括底部相通的过滤池(11)和储水池(12)，所述过滤池(11)上部设有入水口(111)及入口滤网(112)，所述过滤池(11)内由底部向上设有蛭石层(13)和石英砂四级过滤层(14)，所述储水池(12)上部设有带防倒流装置的第一出水口(121);
微生物反应池(2)，其顶部设有微生物投放口(21)和搅拌叶伸入池中的第一搅拌器(22)，所述的微生物反应池(2)下部设有带防倒流装置的第二出水口(23);
臭氧反应池(3)，其内设有臭氧发生器(31)，所述的臭氧反应池(3)下部设有带防倒流装置的第三出水口(32);
肥料搅拌池(4)，其上部设有第四出水口(41)和出水水泵(42)，所述肥料搅拌池(4)顶部设有肥料加入口(43)和搅拌叶伸入池中的第二搅拌器(44)。
2.根据权利要求1所述的一种新型河流灌溉用水处理装置，其特征在于所述的石英砂四级过滤层(14)为粗中细微四级层，从上到下尺寸依次为16-32mm、8-16mm、4-8mm、2-4mm，每层填充高度为20cm。
3.根据权利要求1所述的一种新型河流灌溉用水处理装置，其特征在于所述的石英砂四级过滤层(14)上表面、石英砂四级过滤层(14)与蛭石层(13)之间均设有固定滤网(5)。
4.根据权利要求1所述的一种新型河流灌溉用水处理装置，其特征在于所述的过滤池(11)与储水池(12)的底部通道设有固定滤网(5)。
5.根据权利要求1所述的一种新型河流灌溉用水处理装置，其特征在于所述的储水池(12)下部设有排水闸口(122)。
6.根据权利要求1所述的一种新型河流灌溉用水处理装置，其特征在于所述的出水水泵(42)的进水口处设有出水滤网(421)。
7.根据权利要求1所述的处理装置，其特征在于所述的第二出水口(23)和第三出水口(32)为可控制打开或关闭的闸口。
8.根据权利要求1所述的一种新型河流灌溉用水处理装置，其特征在于所述的前处理池(1)、微生物反应池(2)、臭氧反应池(3)及肥料搅拌池(4)顶部均设有维修口(6)。
说明书
一种新型河流灌溉用水处理装置
【技术领域】
本实用新型涉及一种新型河流灌溉用水处理装置，属于农业用水优化技术领域。
【背景技术】
目前我国休闲农业园区灌溉用水基本上直接从附近河流中抽取，而我国是抗生素使用大国，特别是用于畜牧业的抗生素难以被动物肠胃吸收，约30%-90%以母体化合物形式被排出，进入到环境中的抗生素会发生降解反应，其代谢及降解产物相比母体抗生素，往往活性降低，毒性却大大增强。若直接用于休闲农业园区的灌溉则会抑制微藻蛋白质的合成和叶绿体的生成，抑制微藻的生长，还会抑制叶绿体中酶的活性，从而抑制植物的生长，对植物的根系产生较大毒性。同时抗生素具有高生物活性、持久性和生物富集性，使人畜共患病发病率增加，引起慢性中毒以及“三致”作用。
【实用新型内容】
本实用新型目的是克服现有灌溉用水的缺陷，提供一种能够实现水肥一体化的新型河流灌溉用水处理装置。
本实用新型是通过以下技术方案实现的：
一种新型河流灌溉用水处理装置，其特征在于由河流水进水方向到出水方向依次包括：
前处理池，其包括底部相通的过滤池和储水池，所述过滤池上部设有入水口及入口滤网，所述过滤池内由底部向上设有蛭石层和石英砂四级过滤层，所述储水池上部设有带防倒流装置的第一出水口;
微生物反应池，其顶部设有微生物菌投放口和搅拌叶伸入池中的第一搅拌器，所述的微生物反应池下部设有带防倒流装置的第二出水口;
臭氧反应池，其内设有臭氧发生器，所述的臭氧反应池下部设有带防倒流装置的第三出水口;
肥料搅拌池，其上部设有第四出水口和出水水泵，所述肥料搅拌池顶部设有肥料加入口和搅拌叶伸入池中的第二搅拌器。
本实用新型中的石英砂四级过滤层为粗中细微四级层，从上到下尺寸依次为16-32mm、8-16mm、4-8mm、2-4mm，每层填充高度为20cm。
本实用新型中的石英砂四级过滤层用于过滤河水中大部分杂质，如细小的泥沙;本实用新型中的蛭石层填充高度30cm，蛭石直径约0.15mm，蛭石层吸附河水中重金属(Cd、Cu、Fe、Pb、Ni)
本实用新型中的石英砂四级过滤层上表面、石英砂四级过滤层与蛭石层之间均设有固定滤网。
本实用新型中的过滤池与储水池的底部通道设有固定滤网，用于固定石英砂四级过滤层与蛭石层，以免过滤层流失。
本实用新型中的储水池下部设有排水闸口。
本实用新型中，出水水泵的进水口处设有出水滤网。
本实用新型中的第二出水口和第三出水口为可控制打开或关闭的闸口。
本实用新型中的前处理池、微生物反应池、臭氧反应池及肥料搅拌池顶部均设有维修口。
本实用新型相对于现有技术而言，具有以下优点：
1、投入有益微生物菌降解河流灌溉用水中抗生素的含量，保障灌溉用水安全可靠。
2、通过蛭石层吸附河流水中的重金属，降低灌溉用水重金属含量。
3、通过臭氧发生器对灌溉用水中微生物的灭杀，保障园区灌溉用水安全可靠。
4、通过自动搅拌器搅拌肥料，并有滤网过滤，可以减少滴灌管堵塞、增加其使用寿命。
5、水肥灌溉一体化，节约劳动成本，方便园区管理。
6、装置一体化，便于安装，成本低廉。
