申请日2016.08.30
公开(公告)日2017.04.12
IPC分类号C02F9/02
摘要
本实用新型提供一种零废水的组合膜净水机，包括过滤系统和出水系统，所述过滤系统包括第一滤芯、低压开关、第二滤芯、第三滤芯、电磁阀、增压阀、过滤膜、ISS自动冲洗组合阀、废水回收箱和输入储水箱，自来水与所述输入储水箱相连，所述输入储水箱与所述第一滤芯相连，所述第一滤芯与所述低压开关一端相连，所述低压开关另一端通过所述第二滤芯与所述第三滤芯的输入端相连，所述第三滤芯的输出端与所述电磁阀一端相连，所述电磁阀另一端分别与两个所述增压阀相连，两个所述增压阀均通过两个所述过滤膜与所述ISS自动冲洗组合阀一端相连。本实用新型的有益效果是避免废水的产生，提高粗过滤膜的使用寿命，通过五重膜过滤能够有效提高净水质量。

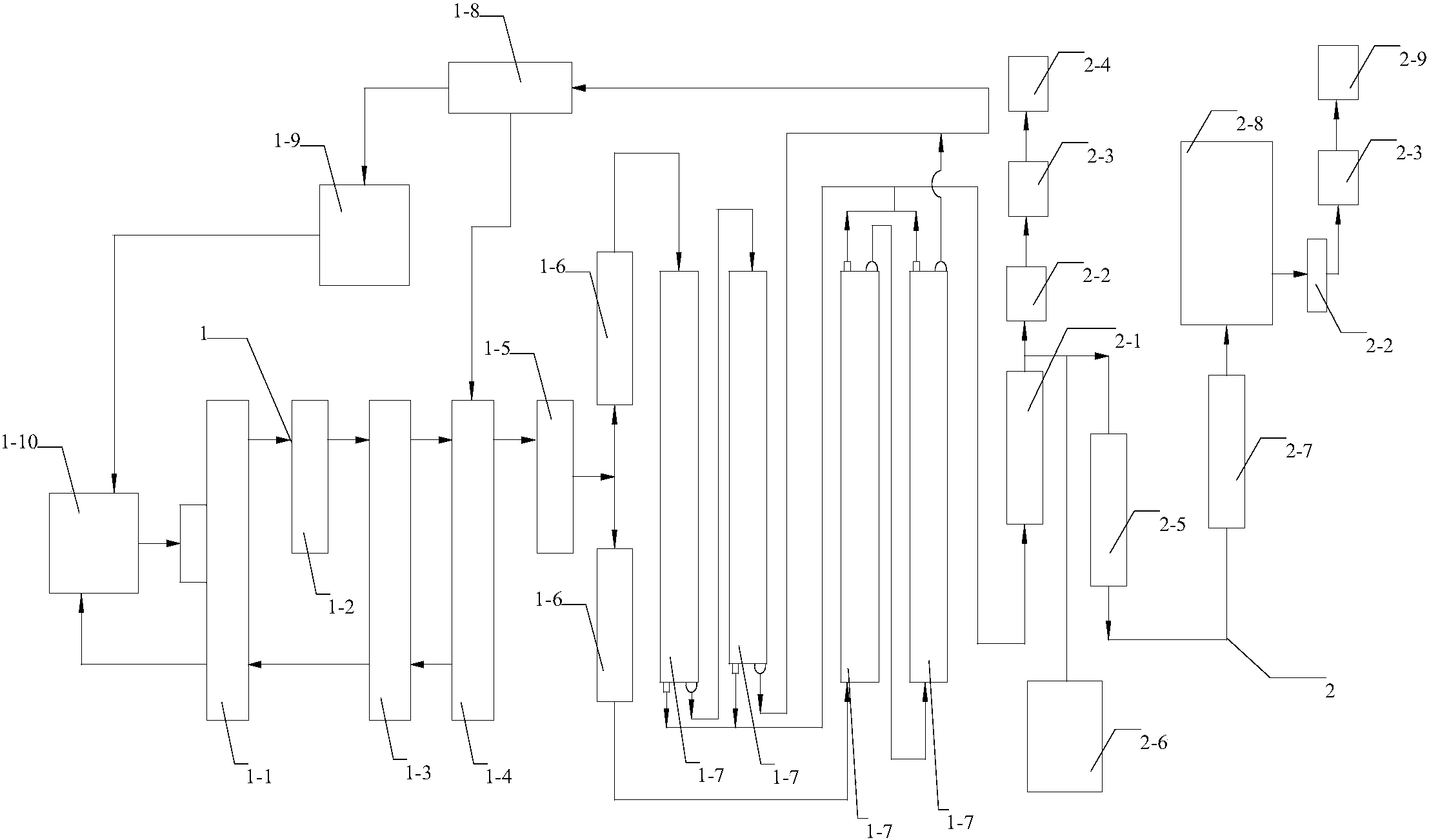

摘要附图
权利要求书
1.一种零废水的组合膜净水机，包括过滤系统和出水系统，其特征在于：所述过滤系统包括第一滤芯、低压开关、第二滤芯、第三滤芯、电磁阀、增压阀、过滤膜、ISS自动冲洗组合阀、废水回收箱和输入储水箱，自来水与所述输入储水箱相连，所述输入储水箱与所述第一滤芯相连，所述第一滤芯与所述低压开关一端相连，所述低压开关另一端通过所述第二滤芯与所述第三滤芯的输入端相连，所述第三滤芯的输出端与所述电磁阀一端相连，所述电磁阀另一端分别与两个所述增压阀相连，两个所述增压阀均通过两个所述过滤膜与所述ISS自动冲洗组合阀一端相连，所述ISS自动冲洗组合阀另一端分别与所述废水回收箱和所述第三滤芯相连，所述废水回收箱与所述输入储水箱相连，所述过滤系统通过所述过滤膜与所述出水系统相连，所述出水系统包括控制开关、出水阀、控制按键、直饮排水口、逆止阀、压力桶、电控阀、加热区和开水排水口，所述控制开关一端与所述过滤系统的所述过滤膜相连，所述控制开关另一端分别与所述出水阀和所述逆止阀相连，所述出水阀通过所述控制按键与所述直饮排水口相连，所述压力桶设置在所述控制开关与所述逆止阀之间，所述逆止阀通过所述电控阀与所述加热区一端相连，所述加热区另一端通过所述出水阀与所述控制按键一端相连，所述控制按键与所述开水排水口相连。
2.根据权利要求1所述的一种零废水的组合膜净水机，其特征在于：所述过滤系统的所述第一滤芯为5微米PP棉滤芯，所述第二滤芯为UDF颗粒活性炭滤芯，所述第三滤芯为1微米PP棉滤芯。
3.根据权利要求1所述的一种零废水的组合膜净水机，其特征在于：所述过滤系统的所述增压阀与两个所述过滤膜相连，所述过滤膜由吸附层和纳滤膜组成，所述过滤膜设置有入水口、滤液出口和废液出口，所述增压阀与第一个所述过滤膜的输入端相连，第一个所述过滤膜的滤液出口与第二个所述过滤膜的入水口相连，两个所述过滤膜的废液出口均与所述ISS自动冲洗组合阀相连。
4.根据权利要求1所述的一种零废水的组合膜净水机，其特征在于：所述过滤系统给的所述废水回收箱内设置有水质检测器。
说明书
一种零废水的组合膜净水机
技术领域
本实用新型属于净水机结构设计技术领域，尤其是涉及一种零废水的组合膜净水机。
背景技术
在现有的技术中，净水机主要用于对自来水的净化处理，而普通的净水机在对自来水的净化后将产生浓缩水，将浓缩水回收后进行浇花、冲厕所用，由于在自来水的持续过滤的过程中将产生大量的浓缩水，如果单纯对浓缩水进行简单的回收利用也是对水资源的浪费，大大提高了净水机的使用成本。
发明内容
本实用新型的目的是提供一种零废水的组合膜净水机，该净水机能够将过滤后的浓缩水进行回流，并与自来水混合后进行再过滤，这样能够保证对水资源的充分利用，而且也避免了废水的产生。
为达上述目的，本实用新型采用的技术方案是：一种零废水的组合膜净水机，包括过滤系统和出水系统，其特征在于：所述过滤系统包括第一滤芯、低压开关、第二滤芯、第三滤芯、电磁阀、增压阀、过滤膜、ISS自动冲洗组合阀、废水回收箱和输入储水箱，自来水与所述输入储水箱相连，所述输入储水箱与所述第一滤芯相连，所述第一滤芯与所述低压开关一端相连，所述低压开关另一端通过所述第二滤芯与所述第三滤芯的输入端相连，所述第三滤芯的输出端与所述电磁阀一端相连，所述电磁阀另一端分别与两个所述增压阀相连，两个所述增压阀均通过两个所述过滤膜与所述ISS自动冲洗组合阀一端相连，所述ISS自动冲洗组合阀另一端分别与所述废水回收箱和所述第三滤芯相连，所述废水回收箱与所述输入储水箱相连，所述过滤系统通过所述过滤膜与所述出水系统相连，所述出水系统包括控制开关、出水阀、控制按键、直饮排水口、逆止阀、压力桶、电控阀、加热区和开水排水口，所述控制开关一端与所述过滤系统的所述过滤膜相连，所述控制开关另一端分别与所述出水阀和所述逆止阀相连，所述出水阀通过所述控制按键与所述直饮排水口相连，所述压力桶设置在所述控制开关与所述逆止阀之间，所述逆止阀通过所述电控阀与所述加热区一端相连，所述加热区另一端通过所述出水阀与所述控制按键一端相连，所述控制按键与所述开水排水口相连。
优选地，所述过滤系统的所述第一滤芯为5微米PP棉滤芯，所述第二滤芯为UDF颗粒活性炭滤芯，所述第三滤芯为1微米PP棉滤芯。
优选地，所述过滤系统的所述增压阀与两个所述过滤膜相连，所述过滤膜由吸附层和纳滤膜组成，所述过滤膜设置有入水口、滤液出口和废液 出口，所述增压阀与第一个所述过滤膜的输入端相连，第一个所述过滤膜的滤液出口与第二个所述过滤膜的入水口相连，两个所述过滤膜的废液出口均与所述ISS自动冲洗组合阀相连。
优选地，所述过滤系统给的所述废水回收箱内设置有水质检测器。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得该直饮机具有多膜过滤功能，原水通过5重过滤后，在保证原水中杂质被过滤掉之外，还能够保证大部分的矿物质元素不被过滤掉，与传统的过滤技术相比，能够保证过滤后水的质量，使其更能够适应人体所需，而且虽然采用5重过滤方式，但是过滤速率并不慢，过滤效率可达到每小时供水80L，而且该直饮机将浓缩水进行回流，将浓缩水与自来水混合后进行过滤，能够有效提高了水资源的利用率，避免了废水的产生，而且该直饮机可通过ISS自动冲洗组合阀对第一滤芯、第二滤芯和第三滤芯进行反向冲刷，能够对前端的过滤膜进行有效的冲洗，大大延长了第一滤芯、第二滤芯和第三滤芯的使用寿命。
