申请日2016.08.30
公开(公告)日2017.09.26
IPC分类号B01D29/01; B60S3/04
摘要
本实用新型公开了一种混凝土废水综合利用系统，包括罐车清洗设备以及集水池，所述集水池侧壁设有网罩，所述网罩内设有水泵，所述集水池的开口处设有悬梁，所述悬梁上驱动电机，所述驱动电机驱动伸入集水池内的搅拌桨旋转，所述搅拌桨的桨叶低于网罩。本实用新型提供的一种混凝土废水综合利用系统，能够防止水泵被沉淀物埋没。

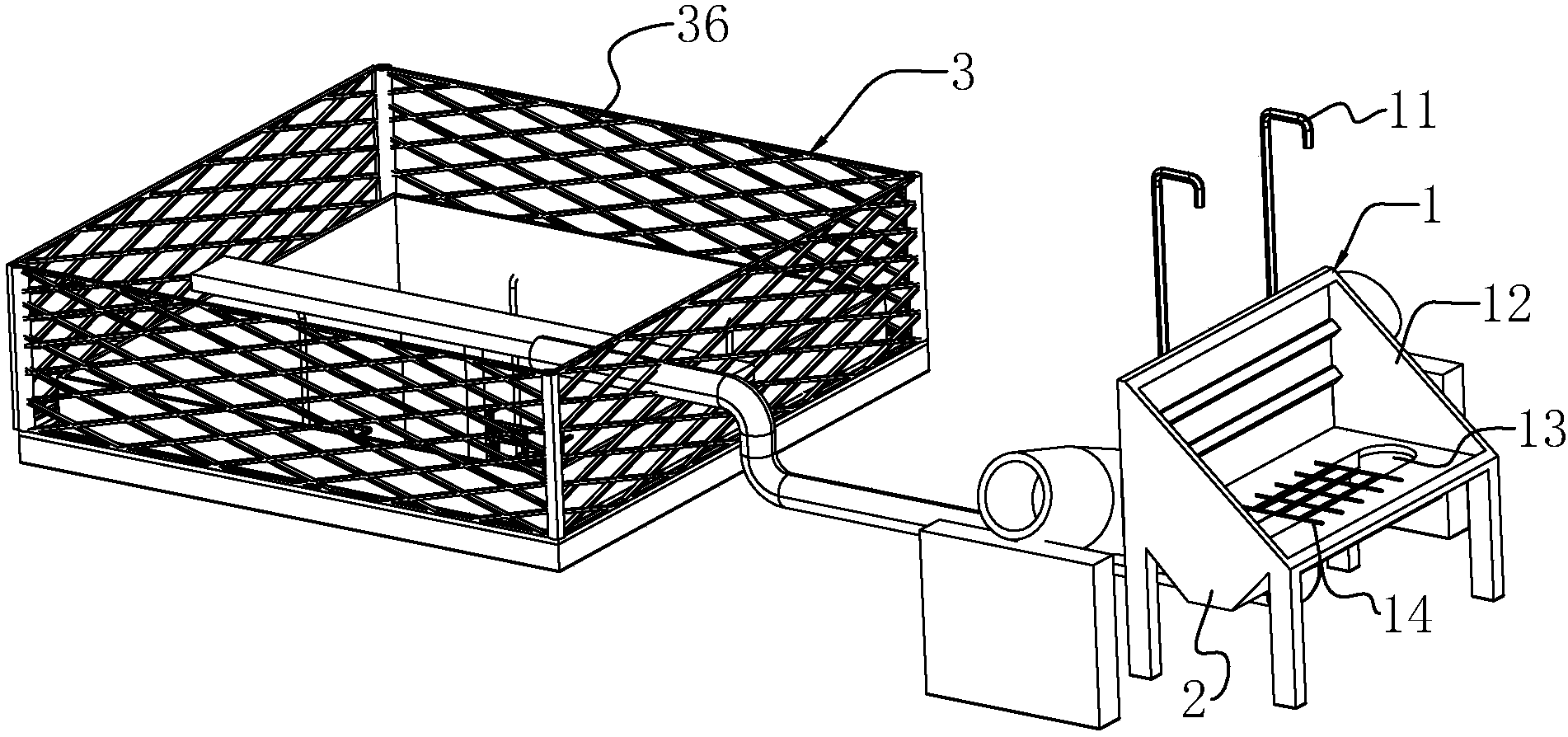

摘要附图
权利要求书
1.一种混凝土废水综合利用系统，包括罐车清洗设备以及集水池，其特征在于：所述集水池侧壁设有网罩，所述网罩内设有水泵，所述集水池的开口处设有悬梁，所述悬梁上驱动电机，所述驱动电机驱动伸入集水池内的搅拌桨旋转，所述搅拌桨的桨叶低于网罩。
2.根据权利要求1所述的混凝土废水综合利用系统，其特征在于：所述集水池的周缘设有防护栏，所述防护栏呈封闭式地围绕于集水池的周缘。
3.根据权利要求2所述的混凝土废水综合利用系统，其特征在于：所述罐车清洗设备包括喷头、导流罩和集水槽，所述喷头位于导流罩的上方，所述导流罩围绕于集水槽的周缘，所述集水槽的出口与砂石分离设备的进料口对接。
4.根据权利要求3所述的混凝土废水综合利用系统，其特征在于：所述集水槽的开口处设有滤网。
说明书
一种混凝土废水综合利用系统
技术领域
本实用新型涉及一种混凝土废水综合利用系统。
背景技术
传统的混凝土加工行业中，混凝土生产设备直接排除的废水及冲刷搅拌机和装灌车产生的废水，通常需要经过专业配套的污水处理系统处理后才能排放，然而这种污水处理系统造价昂贵，且建设周期较长，往往对企业的经营造成沉重的负担，于是偷排的现象时有发生，不仅造成资源浪费，还对周边的环境造成污染。
为了解决上述问题，在专利申请号为“201310309296.0”的一篇中国专利文件中，记载了一种混凝土生产废水及雨水回收利用系统，包括搅拌楼及凹设在场地平面下方的集水池，搅拌楼设置有与集水池相连的进水管道及抽水管道，抽水管道通入集水池的一端连接有水泵，集水池上方设置有防护层，防护层上安装有若干搅拌机，搅拌机的搅拌桨通过集水池，混凝土生产过程中生产设备直接排出的废水通过进水管道通入集水池，同时冲刷场地产生的废水及雨水汇入集水池，在搅拌机的作用下混合均匀，水泵抽取后又经抽水管道回到搅拌楼，从而实现了混凝土生产过程中零排放零污染。
但是，上述专利中的水泵置于集水池底部，而集水池在收集废水过程中，底部易产生沉淀物，若不对沉淀物及时清理，易导致水泵被沉淀物埋没，从而影响水泵工作。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种混凝土废水综合利用系统，能够防止水泵被沉淀物埋没。
为实现上述目的，本实用新型提供了如下技术方案：一种混凝土废水综合利用系统，包括罐车清洗设备以及集水池，所述集水池侧壁设有网罩，所述网罩内设有水泵，所述集水池的开口处设有悬梁，所述悬梁上驱动电机，所述驱动电机驱动伸入集水池内的搅拌桨旋转，所述搅拌桨的桨叶低于网罩。
通过采取上述技术方案，将搅拌桨伸入到集水池内部，由于桨叶的位置低于网罩，因此，在网罩以下的沉淀物均可通过搅拌桨扬起，因此不会在设有网罩的位置处沉淀，通过网罩内的水泵将废水抽出，这样，水泵不会被沉淀物埋没。
本实用新型进一步设置为：所述集水池的周缘设有防护栏，所述防护栏呈封闭式地围绕于集水池的周缘。
通过采取上述技术方案，由于集水池内的废水非常脏，设置护栏可以防止工作人员不小心掉到池内，尤其是因为搅拌站地面泥水较多，非常湿滑，工作人员不注意即容易落入池内。
本实用新型进一步设置为：所述罐车清洗设备包括喷头、导流罩和集水槽，所述喷头位于导流罩的上方，所述导流罩围绕于集水槽的周缘。
通过采取上述技术方案，用喷对清洗罐车，将清洗罐车的水直接通过导流罩导入砂石分离设备内，这样可直接回收沙子和石头，并且将废水排放到集水池内。
本实用新型进一步设置为：所述集水槽的开口处设有滤网。
通过采取上述技术方案，可将清洗罐车过程中产生的大颗粒物滤去。
本实用新型进一步设置为：所述砂石分离设备通过管道连接至集水池。
本实用新型进一步设置为：所述集水池通过管道连接至罐车清洗设备，水泵设于该管路上。
通过采取上述技术方案，用于清洗罐车的水通过砂石分离设备，把沙子和石头进行回收，然后将多余的废水排出，排入到集水池内，然后把集水池内的废水搅拌均匀，再通过水泵进行抽取，抽取到罐车清洗设备再次用于清洗罐车，这样，这个系统形成循环，提高了能源的利用率，达到了节能减排的效果。
