申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号C02F9/02; E03D9/00
摘要
本实用新型公开了一种便于清除沉淀的公厕污水回收再利用装置，包括分解池、第一过滤池、第二过滤池、第三过滤池和中水池，分解池与第一过滤池之间连接的管道内设有第一电磁阀，第一过滤池与第二过滤池之间连接的管道内设有第二电磁阀，第二过滤池与第三过滤池之间连接的管道内设有第三电磁阀，第一腔室的底部和第三腔室的底部分别通过管道连接到真空抽吸车。本实用新型能够用简单的设备和物资来达到回收公厕污水，每次过滤都是由过滤层下部向上过滤，过滤效果好，而且能够把沉淀物都留在过滤池底部，而需要清理时只需要关闭过滤池两侧电磁阀后用真空抽吸车清除沉淀，防止堵塞，减少了人力劳动。

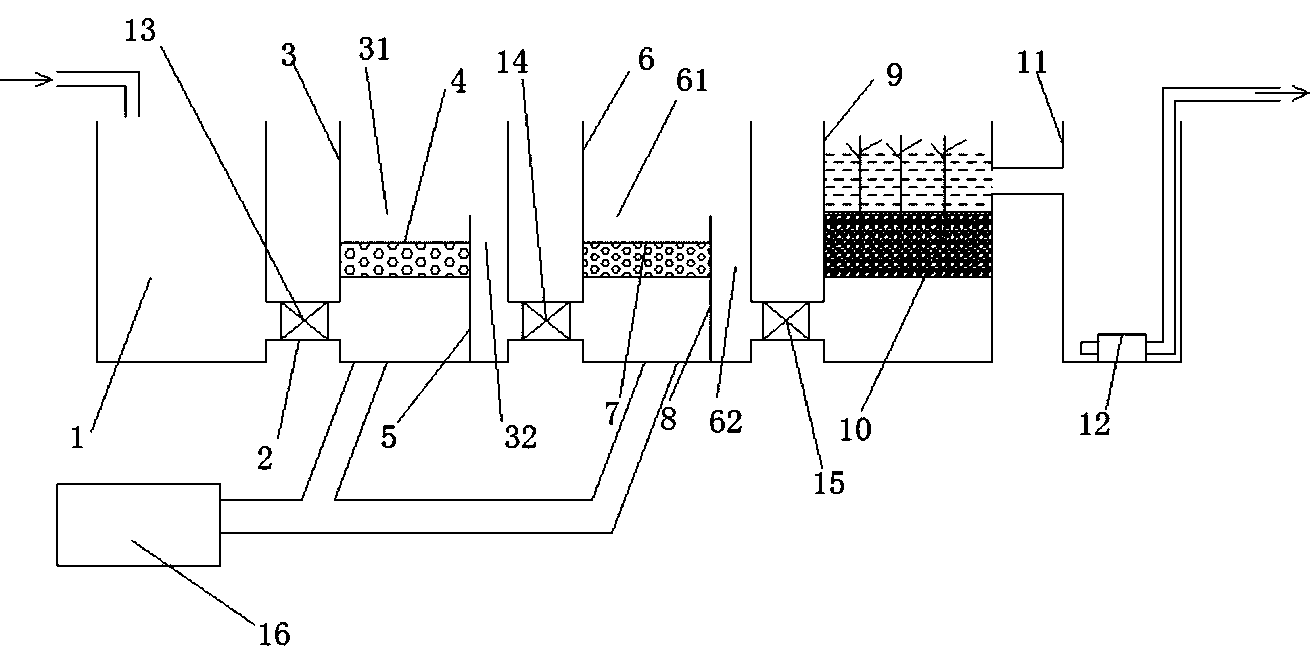

摘要附图
权利要求书
1.一种便于清除沉淀的公厕污水回收再利用装置，其特征在于，包括分解池、第一过滤池、第二过滤池、第三过滤池和中水池，所述第一过滤池中设有将第一过滤池分为第一腔室和第二腔室的第一挡墙，第一腔室中设有第一过滤层，所述分解池的一侧壁底部通过管道与第一过滤层下部的第一腔室的一侧壁底部连接，所述第二过滤池中设有将第二过滤池分为第三腔室和第四腔室的第二挡墙，第三腔室中设有第二过滤层，所述第二腔室的一侧壁底部通过管道与第二过滤层下部的第三腔室的一侧壁底部连接，所述第三过滤池中设有第三过滤层，第四腔室的一侧壁底部与第三过滤层下部的第三过滤池的一侧壁底部连接，所述第三过滤层上部的第三过滤池的另一侧壁通过管道与中水池连接，中水池内设有水泵;所述分解池与第一过滤池之间连接的管道内设有第一电磁阀，第一过滤池与第二过滤池之间连接的管道内设有第二电磁阀，第二过滤池与第三过滤池之间连接的管道内设有第三电磁阀，所述第一腔室的底部和第三腔室的底部分别通过管道连接到真空抽吸车。
2.根据权利要求1所述的便于清除沉淀的公厕污水回收再利用装置，其特征在于：所述第一挡墙的高度为第一过滤池的深度的二分之一，第二挡墙的高度为第二过滤池的深度的二分之一。
3.根据权利要求1所述的便于清除沉淀的公厕污水回收再利用装置，其特征在于：所述第一过滤层为炉渣层。
4.根据权利要求1所述的便于清除沉淀的公厕污水回收再利用装置，其特征在于：所述第二过滤层为粗沙层。
5.根据权利要求1所述的便于清除沉淀的公厕污水回收再利用装置，其特征在于：所述第三过滤层由下至上为细沙层、石子层、芦苇层。
说明书
一种便于清除沉淀的公厕污水回收再利用装置
技术领域
本实用新型涉及厕所粪便污水的处理领域，特别是一种便于清除沉淀的公厕污水回收再利用装置。
背景技术
由于国内水资源的匮乏，并且水污染越来越严重，使得污水处理系统得到广泛应用。而对于处理不同的污水所使用的污水处理系统也不相同。所以需要根据各种污水的特点设计相应的污水处理系统。目前，现有的污水处理系统对于公厕污水的处理效果差，难以达到排放标准。
现有技术已经能够将冲厕后的污水回收循环再利用，然而，在回收循环污水的时候容易产生沉淀，经常出现回收循环系统的堵塞，因此，亟待开发一种便于清除沉淀的公厕污水回收再利用装置。
发明内容
本实用新型的目的是要解决现有技术问题的不足，提供一种便于清除沉淀的公厕污水回收再利用装置。
为达到上述目的，本实用新型是按照以下技术方案实施的：
一种便于清除沉淀的公厕污水回收再利用装置，包括分解池、第一过滤池、第二过滤池、第三过滤池和中水池，所述第一过滤池中设有将第一过滤池分为第一腔室和第二腔室的第一挡墙，第一腔室中设有第一过滤层，所述分解池的一侧壁底部通过管道与第一过滤层下部的第一腔室的一侧壁底部连接，所述第二过滤池中设有将第二过滤池分为第三腔室和第四腔室的第二挡墙，第三腔室中设有第二过滤层，所述第二腔室的一侧壁底部通过管道与第二过滤层下部的第三腔室的一侧壁底部连接，所述第三过滤池中设有第三过滤层，第四腔室的一侧壁底部与第三过滤层下部的第三过滤池的一侧壁底部连接，所述第三过滤层上部的第三过滤池的另一侧壁通过管道与中水池连接，中水池内设有水泵;所述分解池与第一过滤池之间连接的管道内设有第一电磁阀，第一过滤池与第二过滤池之间连接的管道内设有第二电磁阀，第二过滤池与第三过滤池之间连接的管道内设有第三电磁阀，所述第一腔室的底部和第三腔室的底部分别通过管道连接到真空抽吸车。
进一步的，所述第一挡墙的高度为第一过滤池的深度的二分之一，第二挡墙的高度为第二过滤池的深度的二分之一。
优选地，所述第一过滤层为炉渣层。
优选地，所述第二过滤层为粗沙层。
优选地，所述第三过滤层由下至上为细沙层、石子层、芦苇层。
与现有技术相比，本实用新型能够用简单的设备和物资来达到回收公厕污水，每次过滤都是由过滤层下部向上过滤，过滤效果好，而且能够把沉淀物都留在过滤池底部，而需要清理时只需要关闭过滤池两侧电磁阀后用真空抽吸车清除沉淀，防止堵塞，减少了人力劳动，本实用新型能够将公厕污水进行循环再利用，解决了公厕大量浪费清洁水的问题，大大节省了水资源，结构简单，投入成本低廉，便于推广。
