申请日2016.08.25
公开(公告)日2017.02.22
IPC分类号F04D7/04
摘要
一种防堵塞防缠绕离心式自吸污水泵，由泵体、叶轮、泵轴、悬架组成，泵体内有吸入口、吸入通道、排出口、气水分离室和回水孔，吸入口处有吸入单向阀，特别是泵体的吸入通道中，叶轮进水口前方安置一个与叶轮同轴的杂物切割器，它由静刀架和切刀轮组成，静刀架上的静切刀和切刀轮上的动切刀形成一对切割副，泵轴带动叶轮旋转的同时也带动切刀轮旋转，对被输送介质中的纤维状杂质在进入叶轮前进行切割、破碎。本发明的积极效果是：利用叶轮进口处设置的切割装置，对被输送介质中的纤维状杂质进行切割与破碎，消除纤维状杂质对叶轮中叶片的缠绕与堵塞，使污水泵能可靠地正常运转，解决了将离心式自吸清水泵用作自吸污水泵时所遇到的难题。
摘要附图
权利要求书
1.一种防堵塞防缠绕离心式自吸污水泵，包括泵体(1)，装在泵体(1)内腔涡室中叶轮(2)，和叶轮(2)固接的泵轴(3)，支承泵轴(3)的悬架(4)，所述泵体(1)内腔还设置有吸入口、吸入通道、排出口、气水分离室和回水孔(5)，所述吸入口设置有吸入单向阀(6)，其特征在于：在所述泵体(1)的吸入通道中叶轮(2)进水口前方安置一个与叶轮(2)同轴的杂物切割器(7)，所述杂物切割器(7)，由静止刀架(8)和切刀轮(9)组成。
2.根据权利要求1所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述杂物切割器(7)固定在泵体(1)的前隔板(10)上。
3.根据权利要求1所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述杂物切割器(7)固定在泵体(1)的中间隔板(11)上。
4.根据权利要求1所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述杂物切割器(7)的静刀架(8)上设置有多个均布的静切刀(12)。
5.根据权利要求4所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述静刀架(8)上的静切刀(12)的刀刃与轴线平行。
6.根据权利要求1所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述杂物切割器(7)的切刀轮(9)上设置有多个均布的动切刀(13)。
7.根据权利要求6所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述切刀轮(9)上的动切刀(13)的刀刃与轴线成一定的角度。
8.根据权利要求1所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述杂物切割器(7)的切刀轮(9)与泵轴(3)键联结。
9.根据权利要求1所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述杂物切割器(7)的切刀轮(9)固装在与泵轴(3)同轴的中心轴(14)上，所述中心轴(14)支承在支架(15)上的轴承(16)中。
10.根据权利要求9所述的防堵塞防缠绕离心式自吸污水泵，其特征在于：所述中心轴(14)与泵轴(3)键联结。
说明书
防堵塞防缠绕离心式自吸污水泵
技术领域
本发明涉及一种离心泵，特别是一种防堵塞防缠绕离心式自吸污水泵.
背景技术
众所周知的普通离心泵，若吸入液面在叶轮之下，启动时应预先灌水，很不方便。为了在泵内存水，吸入管进口需要装底阀，泵工作时，底阀造成很大的水力损失。所谓自吸泵，就是在启动前不需灌水(安装后第一次启动仍然需灌水)，经过短时间运转，靠泵本身的作用，即可以把水吸上来，投入正常工作。
气液混合式自吸泵由于泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。
这种具有自吸功能的自吸泵在管路中不需要安装底阀，工作前只需保证泵体内储有定量引液即可具有“一次引流、终身自吸”功能。因此既简化了管路系统，又改善了劳动条件，具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长等优点，在许多领域得到广泛应用，现在有人将它的用途扩张到污水领域，用作污水泵。
用作污水泵出现的问题是叶轮的防缠绕防堵塞性能差，特别是纤维性杂质，容易缠绕在叶片上，或堵塞在叶片的出口处，使泵性能下降，甚至不能正常工作。
发明内容
本发明的目的在于：针对上述自吸污水泵存在的缺点，提出一种在叶轮进口处设置切割装置，能对介质中的纤维性杂质进行切割、粉碎，从而使叶轮不受缠绕和堵塞的离心式自吸污水泵。

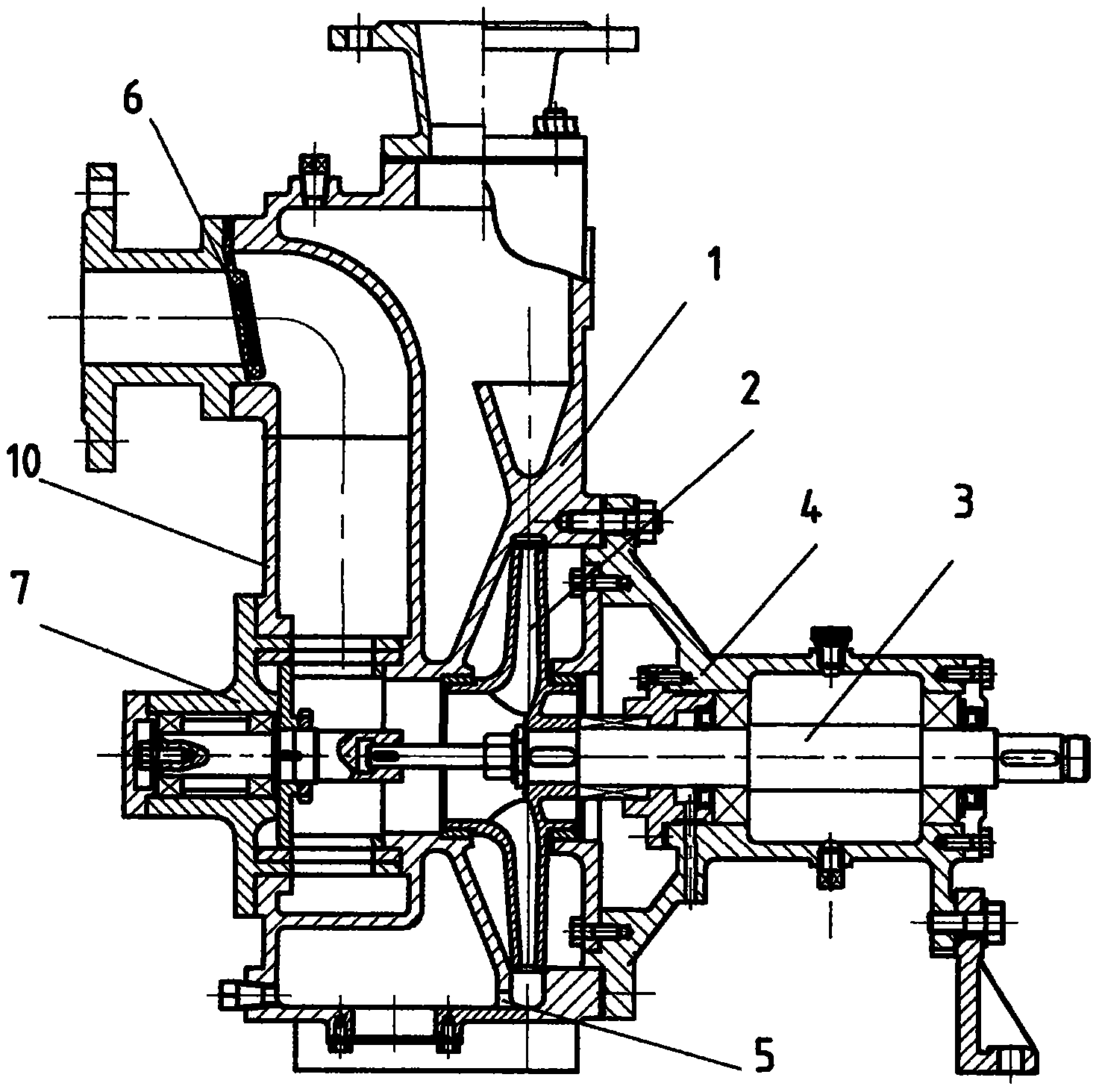

为了达到上述目的，本发明防堵塞防缠绕离心式自吸污水泵，包括泵体1，装在泵体1内腔涡室中叶轮2，和叶轮2固接的泵轴3，支承泵轴3的悬架4，泵体1内腔还设置有吸入口、吸入通道、排出口、气水分离室和回水孔5，其中吸入口设置有吸入单向阀6，其特殊之处在于：在泵体1的吸入通道中叶轮2进水口前方安置一个与叶轮2同轴的杂物切割器7，所述杂物切割器7，由静刀架8和切刀轮9组成。
本发明的技术解决方案中所述杂物切割器7可以固定在泵体1的前隔板10上。
本发明的技术解决方案中所述杂物切割器7可以固定在泵体1的中间隔板11上。
本发明的技术解决方案中所述杂物切割器7的静刀架8上可以设置有多个均布的静切刀12。
本发明的技术解决方案中所述静刀架8上的静切刀12的刀刃可以与轴线平行。
本发明的技术解决方案中所述杂物切割器7的切刀轮9上可以设置有多个均布的动切刀13。
本发明的技术解决方案中所述切刀轮9上的动切刀13的刀刃可以与轴线成一定的角度。
本发明的技术解决方案中所述杂物切割器7的切刀轮9可以与泵轴3键联结。
本发明的技术解决方案中所述杂物切割器7的切刀轮9可以固装在与泵轴3同轴的中心轴14上，所述中心轴14可以支承在支架15上的轴承16中。
本发明的技术解决方案中所述中心轴14可以与泵轴3键联结。
本申请所采取的技术措施是在泵体1的吸入通道中叶轮2进水口前方安置一个与叶轮2同轴的杂物切割器7，杂物切割器7由静刀架8和切刀轮9组成，静刀架8上的静切刀12和切刀轮9上的动切刀13形成一对切割副，对被输送介质中的纤维状杂质在进入叶轮前进行切割破碎。
本申请的技术方案所要解决的技术问题是消除纤维状杂质对叶片的缠绕与堵塞。
本发明的积极效果是：利用叶轮进口处设置的切割装置，对被输送介质中的纤维状杂质进行切割与破碎，消除纤维状杂质对叶轮中叶片的缠绕与堵塞，从而使污水泵能可靠地正常运转，提高了泵的效率和使用寿命。
