申请日2016.08.08
公开(公告)日2017.02.15
IPC分类号B01D21/02; B01D21/24; C02F1/52; B01D36/04
摘要
本实用新型公开了一种改进的污水沉淀桶，包括支撑架和桶体，及设置在桶体内的定位板，及设置在桶体上的桶盖，及设置在桶体内的挡板，桶体固定在支撑架上，桶盖设置在桶体的上部，桶体内壁上设有支撑环，定位板的外沿部位设有定位环，支撑环和桶体内壁之间形成一个卡槽，定位环卡设在卡槽上，定位环上设有密封罩，桶盖的中间位置处贯穿的设有进水管，进水管延伸至密封罩内，定位板上部与进水管相对应位置处设有固定板，定位板上设有水槽，水槽内底部的定位板上设有通水孔，桶体一侧设有出水管，挡板固定在出水管下部的桶体内壁上，桶体内底部设有导向板，导向板呈倾斜状固定在桶体的底角位置处。污水沉淀分离效果好、效率高。
权利要求书

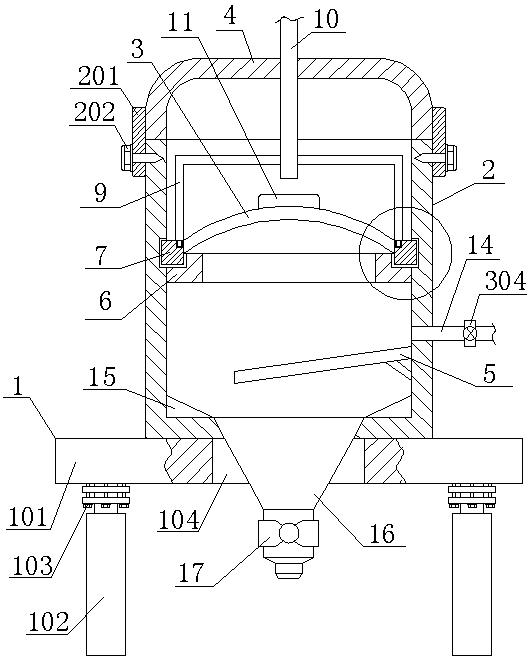

1.一种改进的污水沉淀桶，其特征在于：包括支撑架和桶体，及设置在桶体内的定位板，及设置在桶体上的桶盖，及设置在桶体内的挡板，所述桶体固定在支撑架上，所述桶盖设置在桶体的上部，所述桶体内壁上设有支撑环，所述定位板的外沿部位设有定位环，所述支撑环和桶体内壁之间形成一个卡槽，所述定位环卡设在卡槽上，所述定位环上设有密封罩，所述桶盖的中间位置处贯穿的设有进水管，所述进水管延伸至密封罩内，所述定位板上部与所述进水管相对应位置处设有固定板，所述定位板上设有水槽，所述水槽内底部的定位板上设有通水孔，所述桶体一侧设有出水管，所述挡板固定在出水管下部的桶体内壁上，所述桶体内底部设有导向板，所述导向板呈倾斜状固定在桶体的底角位置处。
2.根据权利要求1所述的改进的污水沉淀桶，其特征在于：所述桶体底部连接有排污管，所述排污管延伸至支撑架下部，所述延伸至支撑架下部的排污管上设有第一阀门，所述支撑架由支撑板和四个支撑脚组成，所述四个支撑脚上均设有连接法兰，所述支撑板通过连接法兰架设在四个支撑脚上，所述支撑板上设有便于排污管穿过的通槽，所述桶盖上设有安装板，所述安装板上设有用于固定安装板和桶体的安装螺钉。
3.根据权利要求1所述的改进的污水沉淀桶，其特征在于：所述支撑环上设有固定槽，所述密封罩下部设有与所述固定槽相配合的卡板，所述桶水孔内设有滤网，所述出水管上设有第二阀门。
4.根据权利要求1所述的改进的污水沉淀桶，其特征在于：所述挡板呈倾斜状设置，所述定位板呈拱形状设置，所述卡槽与定位环配合处设有密封垫。
说明书
一种改进的污水沉淀桶
技术领域
本实用新型涉及一种改进的污水沉淀桶。
背景技术
随着经济与社会的发展，城市水污染问题得到越来越大的关注，水污染处理过程中，污泥与水的分离是应用最多的处理工艺，污水处理厂采用通常采用斜管沉淀池、斜板沉淀池、二沉池等泥水分离设备，对污水中的污泥的沉降与去除起着重要作用。
泥水混合物中颗粒态物质向下沉降、溶解态物质随水流流出，现有技术的缺点是：由于沉淀池中的污泥与水的分离均是通过自然重力沉降工艺，物化污泥与生化污泥沉降过程缓慢，有些不容易沉淀，常常造成出水存在漂泥的情况，特别是沉淀与水流方向相反时，沉降速度慢，沉降效率低，沉降时间长，导致排泥中含水量大，排放不均匀。
发明内容
本实用新型要解决的技术问题是提供一种结构简单，使用方便，操作简单，污水沉淀分离效果好、效率高，安装及拆卸方便，整体结构强度高，成本低，适用范围广，使用寿命长，具有安全可靠作用的改进的污水沉淀桶。
为解决上述问题，本实用新型采用如下技术方案：
一种改进的污水沉淀桶，包括支撑架和桶体，及设置在桶体内的定位板，及设置在桶体上的桶盖，及设置在桶体内的挡板，所述桶体固定在支撑架上，所述桶盖设置在桶体的上部，所述桶体内壁上设有支撑环，所述定位板的外沿部位设有定位环，所述支撑环和桶体内壁之间形成一个卡槽，所述定位环卡设在卡槽上，所述定位环上设有密封罩，所述桶盖的中间位置处贯穿的设有进水管，所述进水管延伸至密封罩内，所述定位板上部与所述进水管相对应位置处设有固定板，所述定位板上设有水槽，所述水槽内底部的定位板上设有通水孔，所述桶体一侧设有出水管，所述挡板固定在出水管下部的桶体内壁上，所述桶体内底部设有导向板，所述导向板呈倾斜状固定在桶体的底角位置处。
作为优选的技术方案，所述桶体底部连接有排污管，所述排污管延伸至支撑架下部，所述延伸至支撑架下部的排污管上设有第一阀门，所述支撑架由支撑板和四个支撑脚组成，所述四个支撑脚上均设有连接法兰，所述支撑板通过连接法兰架设在四个支撑脚上，所述支撑板上设有便于排污管穿过的通槽，所述桶盖上设有安装板，所述安装板上设有用于固定安装板和桶体的安装螺钉。
作为优选的技术方案，所述支撑环上设有固定槽，所述密封罩下部设有与所述固定槽相配合的卡板，所述桶水孔内设有滤网，所述出水管上设有第二阀门。
作为优选的技术方案，所述挡板呈倾斜状设置，所述定位板呈拱形状设置，所述卡槽与定位环配合处设有密封垫。
本实用新型一种改进的污水沉淀桶的有益效果是：结构简单，使用方便，操作简单，污水沉淀分离效果好、效率高，安装及拆卸方便，整体结构强度高，成本低，适用范围广，使用寿命长，具有安全可靠的作用。
