申请日2016.08.24
公开(公告)日2017.04.26
IPC分类号C02F3/30
摘要
本实用新型公开了一种用于北方农村的生活污水处理系统，其包括有由PLC控制系统和监控系统控制的通过管道连通的调节池和生化反应器，在所述调节池和生化反应器之间设置有调节池提升泵，所述生化反应器的出水口连接有自吸泵、同时所述生化反应器设置有风机曝气系统、膜组件和污泥回流泵，在连接所述调节池提升泵和所述生化反应器之间的管道中增加第一阀门，同时在所述调节池提升泵和所述生化反应器之间增设有一圆柱形暖棚，所述圆柱形暖棚顶部安装有太阳能电池板、周边设置有太阳能热水加热系统，其内设置有依序连通的污水储存箱、层流斜坡、缓冲箱，所述污水储存箱的进水口经管道、第二阀门与所述调节池提升泵的出水口连接，同时所述缓冲箱的出水口直接连接所述生化反应器的进水口。

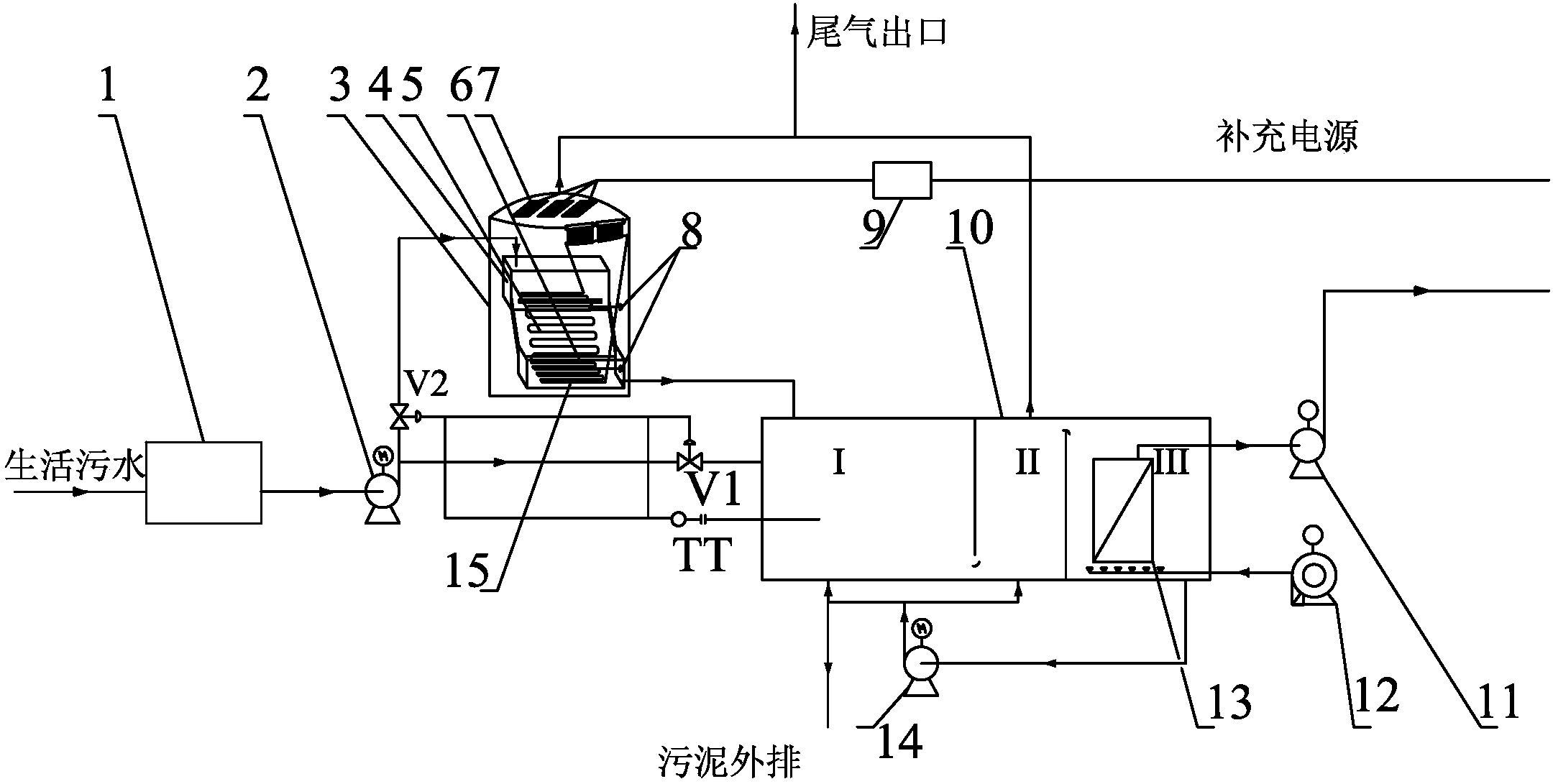

摘要附图
权利要求书
1.一种用于北方农村的生活污水处理系统，包括有由PLC控制系统和监控系统控制的通过管道连通的调节池和生化反应器，在所述调节池和生化反应器之间设置有调节池提升泵，所述生化反应器的出水口连接有自吸泵、同时所述生化反应器设置有风机曝气系统、膜组件和污泥回流泵，其特征在于，在连接所述调节池提升泵和所述生化反应器之间的管道中增加第一阀门，同时在所述调节池提升泵和所述生化反应器之间增设有一圆柱形暖棚，所述圆柱形暖棚顶部安装有太阳能电池板、周边设置有太阳能热水加热系统，其内设置有依序连通的污水储存箱、层流斜坡、缓冲箱，所述污水储存箱的进水口经管道、第二阀门与所述调节池提升泵的出水口连接，同时所述缓冲箱的出水口直接连接所述生化反应器的进水口;同时所述污水储存箱和缓冲箱内安装有电加热器，所述电加热器由与所述太阳能电池板连通的太阳能电池组件供电，同时为太阳能电池组件配备有补充电源。
2.根据权利要求1所述的用于北方农村的生活污水处理系统，其特征在于，所述生化反应器包括有依序连通的由厌氧生物处理池、缺氧生物处理池、MBR(Membrane Bio-Reactor)好氧膜池，其中厌氧生物处理池、缺氧生物处理池、MBR(Membrane Bio-Reactor)好氧膜池的体积比为厌氧生物处理池:缺氧生物池:MBR好氧膜池为1:1:3，生活污水进入到厌氧生物处理池、缺氧生物池和MBR好氧膜池中的总停留时间为8～15小时。
3.根据权利要求1所述的用于北方农村的生活污水处理系统，其特征在于，所述污水储存箱、层流斜坡、缓冲箱的材质为透明有机玻璃。
4.根据权利要求1所述的用于北方农村的生活污水处理系统，其特征在于，所述生化反应器的生化设备箱体埋于地下，在冰冻线以上采用半保温结构。
5.根据权利要求3所述的用于北方农村的生活污水处理系统，其特征在于，所述太阳能电池组件为电加热器、调节池提升泵、污泥回流泵、风机曝气系统、自吸泵提供电能。
6.根据权利要求3所述的用于北方农村的生活污水处理系统，其特征在于， 所述的太阳能热水加热系统由太阳能热水器和加热盘管组成，太阳能热水器和加热盘管中的水使用的是软化水。
说明书
用于北方农村的生活污水处理系统
技术领域
本实用新型属于污水处理技术，更具体地说，涉及一种适用于北方农村地区生活污水处理的污水处理系统。
背景技术
在北方，一年中大部分时间处于低温环境，冰冻期长达6个月，排水温度一般在10℃左右。而温度对微生物的生长代谢具有相当大的影响。温度过低将抑制微生物生长，影响微生物活性，保证微生物活性的最佳水温为15～35℃。温度过低(指低于15℃)，则污水中有机污染物COD的去除率有所下降。硝化过程是控制脱氮效率的关键环节，硝化细菌对环境条件的变化也非常敏感，在5～30℃时硝化细菌的活性受温度影响较大，随温度升高，其反硝化速率增大，当温度降到5℃以下时，硝化作用基本停止。温度对反硝化作用的影响很大，反硝化细菌最适宜温度为30℃，温度降低反硝化细菌活性也随之降低，当温度低于5℃时，反硝化作用停止。随之温度升高，反硝化速率变化很大，温度在10℃时的反硝化速率仅为14.5℃的65.7%。
从以上论述可知，需使污水的出水水质达到GB18918-2012《城镇污水处理厂污染物排放标准》一级B标准时，则需保证生物的活性，即保证污水的适宜温度。
中国专利CN20111021334提供了一种设有厌氧水解池、好氧生物滤池、水平潜流人工湿地的北方农村污水处理系统，把整个系统埋于地下，但是在冰冻线以上的污水还是有结冰的可能，即使不结冰，污水的温度也相当低，生物的活性不能达到最佳状态，保证不了出水水质。中国专利CN200910153523中提供了一种太阳能农村生活污水处理装置，利用太阳能对动设备进行供电，但太阳能是一种无法预测的能源，遇到雨天和阴天时无光照则无法发电，装置会处 于停车状态，不能对生活污水进行及时处理。
发明内容
本实用新型的目的是提供一种适合于北方气候的，其运行费用低的农村生活污水处理系统。
本实用新型中用于北方农村的生活污水处理系统包括有由PLC控制系统和监控系统控制的通过管道连通的调节池和生化反应器，在所述调节池和生化反应器之间设置有调节池提升泵，所述生化反应器的出水口连接有自吸泵、同时所述生化反应器设置有风机曝气系统、膜组件和污泥回流泵，在连接所述调节池提升泵和所述生化反应器之间的管道中增加第一阀门，同时在所述调节池提升泵和所述生化反应器之间增设有一圆柱形暖棚，所述圆柱形暖棚顶部安装有太阳能电池板、周边设置有太阳能热水加热系统，其内设置有依序连通的污水储存箱、层流斜坡、缓冲箱，所述污水储存箱的进水口经管道、第二阀门与所述调节池提升泵的出水口连接，同时所述缓冲箱的出水口直接连接所述生化反应器的进水口;同时所述污水储存箱和缓冲箱内安装有电加热器，所述电加热器由与所述太阳能电池板连通的太阳能电池组件供电，同时为太阳能电池组件配备有补充电源。
所述生化反应器包括有依序连通的由厌氧生物处理池、缺氧生物处理池、MBR(Membrane Bio-Reactor)好氧膜池，其中厌氧生物处理池、缺氧生物处理池、MBR(MembraneBio-Reactor)好氧膜池的体积比为厌氧生物处理池:缺氧生物池:MBR好氧膜池为1:1:3，生活污水进入到厌氧生物处理池、缺氧生物池和MBR好氧膜池中的总停留时间为8～15小时。
所述污水储存箱、层流斜坡、缓冲箱的材质为透明有机玻璃。
所述生化反应器的生化设备箱体埋于地下，在冰冻线以上采用半保温结构。
所述太阳能电池组件为电加热器、调节池提升泵、污泥回流泵、风机曝气系统、自吸泵提供电能。
所述的太阳能热水加热系统由太阳能热水器和加热盘管组成，太阳能热水器和加热盘管中的水使用的是软化水。
本实用新型的优点和效果是：
采用本实用新型中的生活污水处理系统后，在温度低于15℃时，可以利用太阳光照使污水温度提升，并利用太阳能热水加热系统实现加热盘管与污水间壁传热，保证生活污水中生物活性具有适宜的温度，提高生活污水在冬季的处理效率。
采用太阳能发电和外给补充电源的方式为动设备提供电能，既节约了能源，降低了系统的运行成本，又保证了装置的稳定运行。
生物反应器采用半保温结构，节约热水能源，提高了能源利用效率。
采用远程监控和短信猫的两种监控方式，确保了整个系统的稳定运行。
