申请日2016.08.23
公开(公告)日2017.02.01
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型涉及一种电泳废水的处理装置，其特征在于，包括自动控制系统、加药辅助系统以及依次连接的絮凝反应单元、陶瓷膜污泥浓缩排水单元、污泥初步压滤单元和高效污泥干化单元，所述陶瓷膜污泥浓缩排水单元的中部安装有陶瓷膜组，上部安装有排水泵，所述污泥干化单元内设有换热干燥料仓，所述换热干燥料仓的底部与其外侧的加热器相连接，所述加热器的另一侧与风机相连接。本实用新型采用的陶瓷膜污泥浓缩排水单元较普通方法的污泥减量20%，高效污泥干化单元可使初步压滤的污泥再减量50%，有效实现了污泥的减量，从而实现易于利用或处置。

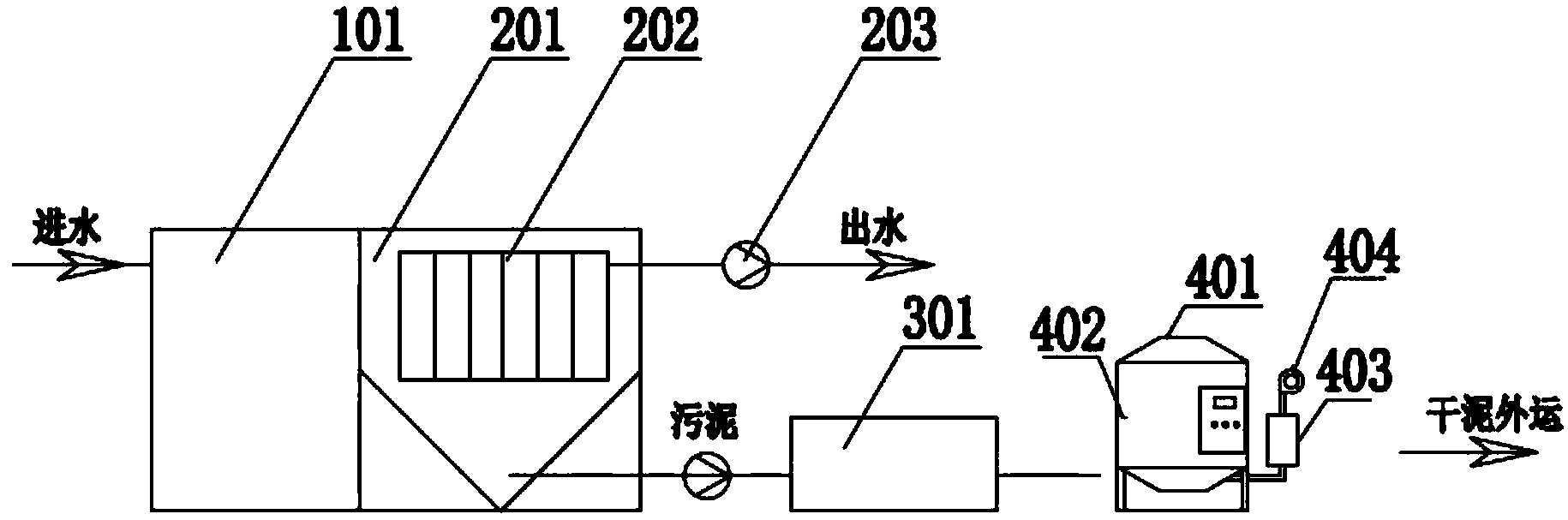

摘要附图
权利要求书
1.一种电泳废水的处理装置，其特征在于，包括自动控制系统、加药辅助系统以及依次连接的絮凝反应单元、陶瓷膜污泥浓缩排水单元、污泥初步压滤单元和污泥干化单元，所述陶瓷膜污泥浓缩排水单元的中部安装有陶瓷膜组，上部安装有排水泵，所述污泥干化单元内设有换热干燥料仓，所述换热干燥料仓的底部与其外侧的加热器相连接，所述加热器的另一侧与风机相连接。
2.根据权利要求1所述的电泳废水的处理装置，其特征在于，所述陶瓷膜污泥浓缩排水单元的下部通过隔膜泵与污泥初步压滤单元相连接。
3.根据权利要求1所述的电泳废水的处理装置，其特征在于，所述污泥初步压滤单元内设有叠螺压滤机。
说明书
一种电泳废水的处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种电泳废水的处理装置，属于废水处理技术领域。
背景技术
水处理是为使污/废水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。近几年随着污水处理量的增大，各地区污泥产生量也不断增大，而由于污泥减量化设备具有明显的使污泥减量且易于利用或处置的的特点，得到了越来越多业内外人士的关注。
实用新型内容
本实用新型针对现有的电泳废水处理装置存在的不足，提供一种电泳废水的处理装置。
本实用新型解决上述技术问题的技术方案如下：
一种电泳废水的处理装置，其特征在于，包括自动控制系统、加药辅助系统以及依次连接的絮凝反应单元、陶瓷膜污泥浓缩排水单元、污泥初步压滤单元和污泥干化单元，所述陶瓷膜污泥浓缩排水单元的中部安装有陶瓷膜组，上部安装有排水泵，所述污泥干化单元内设有换热干燥料仓，所述换热干燥料仓的底部与其外侧的加热器相连接，所述加热器的另一侧与风机相连接。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述陶瓷膜污泥浓缩排水单元的下部通过隔膜泵与污泥初步压滤单元相连接。
进一步，所述污泥初步压滤单元内设有叠螺压滤机。
本实用新型的有益效果是：
本实用新型采用的陶瓷膜污泥浓缩排水单元较普通方法的污泥减量20%，污泥干化单元可使初步压滤的污泥再减量50%，有效实现了污泥的减量，从而实现易于利用或处置。
