申请日2016.08.22
公开(公告)日2016.11.09
IPC分类号C02F11/04
摘要
一种封闭式污泥净化处理系统，其包括发酵污泥的发酵器、储存制砖配料的储存器、混合制砖原料制备待成形料的搅拌器、调节发酵后污泥与制砖配料之间比例并形成制砖原料的配量器、将制砖原料压缩成型并形成待烧结砖的成型器、烧结待烧结砖的焙烧器。成型器的进料口与搅拌器的进料口连接，配量器有至少两进料口，一进料口与发酵器连接，另一进料口与储存器连接，配量器的出料口与搅拌器连接，焙烧器的进料口与成型器的出料口连接，搅拌器与成型器一体成型且由隔板分隔，隔板设有连通搅拌器与成型器的通孔。其充分利用污泥中含有的可再用资源，将污泥转化成多种可利用的资源;一方面防止了污泥对环境的破坏，另一方面提供了热能及建筑资源。

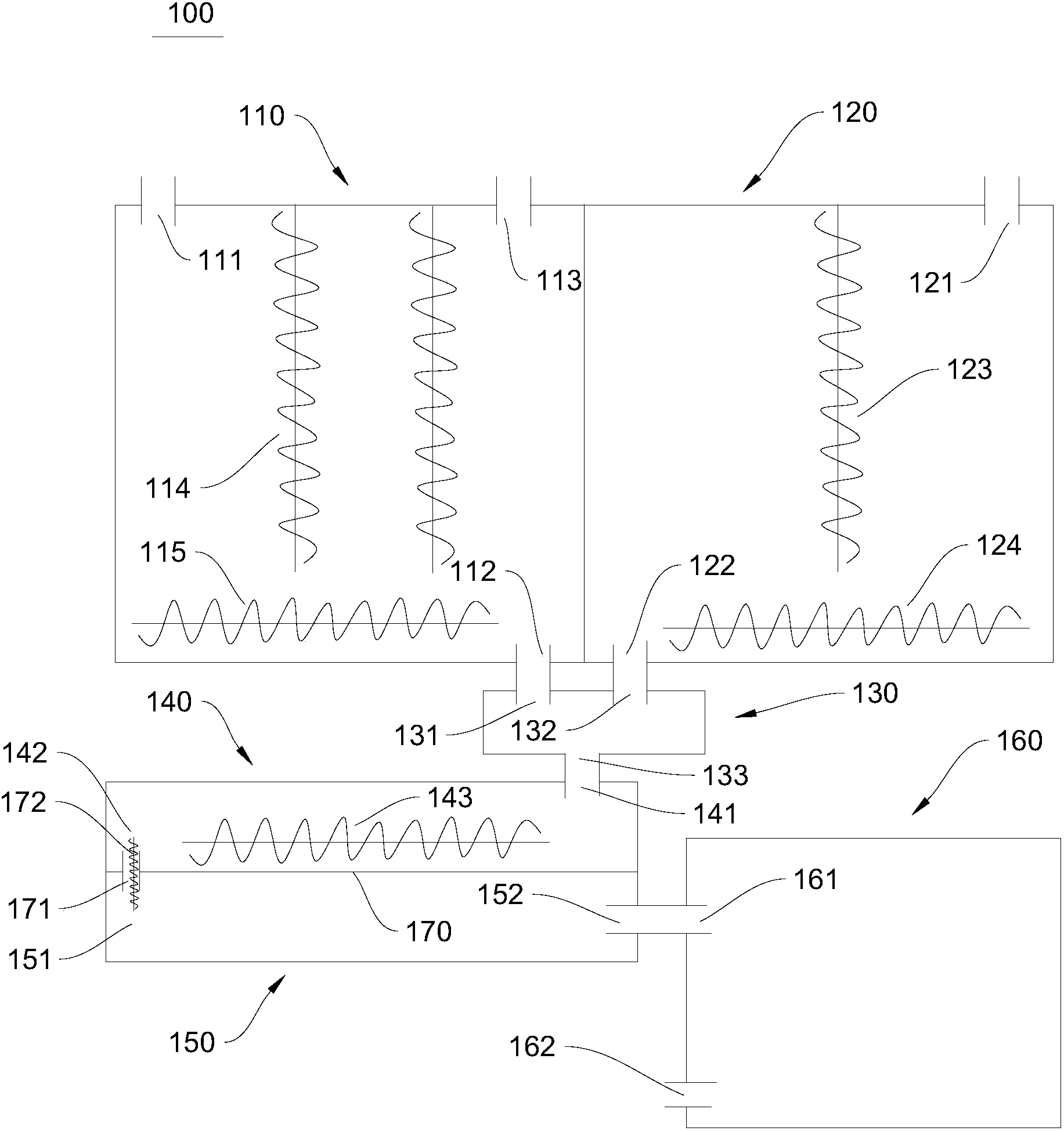

摘要附图
权利要求书
1.一种封闭式污泥净化处理系统，其特征在于，所述封闭式污泥净化处理系统包括：
用于发酵污泥的发酵器;
用于储存制砖配料的储存器;
用于混合制砖原料制备待成型料的搅拌器;
用于调节发酵后污泥与所述制砖配料之间比例并形成所述制砖原料的配量器，所述配量器具有至少两进料口，一所述进料口与所述发酵器连接，另一所述进料口与所述储存器连接，所述配量器的出料口与所述搅拌器连接;
用于将所述待成型料压缩成型并形成待烧结砖的成型器，所述成型器的进料口与所述搅拌器的出料口连接;
用于烧结所述待烧结砖的焙烧器，所述焙烧器的进料口与所述成型器的出料口连接;
所述搅拌器与所述成型器一体成型且由隔板分隔，所述隔板开设有连通所述搅拌器与所述成型器的通孔。
2.根据权利要求1所述的封闭式污泥净化处理系统，其特征在于，所述成型器具有成型管、承压块、连杆和限压器，所述成型管具有成型出料口;所述承压块与所述成型出料口相抵;所述承压块由所述连杆连接于限压器;所述限压器所受压力大于其限压值时所述承压块朝远离所述成型出料口的方向移动，所述限压器所受压力小于其限压值时所述承压块复位。
3.根据权利要求2所述的封闭式污泥净化处理系统，其特征在于，所述成型器还具有切割组件，所述切割组件包括切割刀具、齿轮、第一齿条和第二齿条;所述第一齿条和所述第二齿条平行且间隔设置，所述齿轮设于所述第一齿条和所述第二齿条之间且同时与所述第一齿条和所述第二齿条啮合;所述连杆具有滑槽，所述第一齿条的一端具有滑块，所述滑块可滑动容置于所述滑槽，所述切割刀具连接于所述第二齿条的靠近所述出料口的一端;所述承压块移动时所述滑块沿所述滑槽滑动。
4.根据权利要求3所述的封闭式污泥净化处理系统，其特征在于，所述滑槽的延伸方向与所述连杆的轴向的夹角小于90度。
5.根据权利要求4所述的封闭式污泥净化处理系统，其特征在于，所述第一齿条和所述第二齿条均与所述连杆相垂直。
6.根据权利要求5所述的封闭式污泥净化处理系统，其特征在于，所述切割刀具与所述第二齿条相平行。
7.根据权利要求1所述的封闭式污泥净化处理系统，其特征在于，所述封闭式污泥净化处理系统还包括用于净化所述焙烧器产生的的烟气的净化塔，所述净化塔包括高温通道与水雾通道。
8.根据权利要求7所述的封闭式污泥净化处理系统，其特征在于，所述净化塔还包括用于收集所述水雾通道的净化烟气后的烟气水的收集器，所述收集器的出水口与所述发酵器的进料口连通。
9.根据权利要求1所述的封闭式污泥净化处理系统，其特征在于，所述搅拌器与所述成型器平行设置;所述发酵器还具有用于补充添加剂的添加剂补充装置，所述添加剂包括生石灰，所述生石灰的添加量为所述发酵器中的污泥的重量的3%-7%。
10.根据权利要求1所述的封闭式污泥净化处理系统，其特征在于，所述制砖原料的各组分含量按重量份数计为：
说明书
封闭式污泥净化处理系统
技术领域
本发明涉及污泥处理领域，具体而言，涉及一种封闭式污泥净化处理系统。
背景技术
目前，城市污泥仍然属于巨大污染源，对人们的正常生活以及城市环境造成了巨大的影响;但是，另一方面污泥的成分又极为复杂，其中含有大量的水、重金属、有机物和其他化学成分。
目前使用的焚烧、填埋等处理方法对污泥中的可再利用资源造成了极大的浪费，并且易造成后续污染。焚烧需消耗大量热能，填埋则会占据很大的填埋面积，都不利于资源的节约、多次利用和环保。
目前针对污泥的处理装置或处理系统没有达到连续处理污泥并合理利用污泥中可利用资源的要求，对污泥的处理量仍然达不到一般城市的需求。
发明内容
本发明提供了一种封闭式污泥净化处理系统，旨在提供一种连续式的污泥净化处理方式，并充分利用污泥中含有的可再用资源，将污泥转化成多种可再利用的资源;一方面净化处理了污泥并防止了污泥对环境的破坏，另一方面提供了大量热能及建筑资源。
本发明是这样实现的：
一种封闭式污泥净化处理系统，其包括：用于发酵污泥的发酵器;用于储存制砖配料的储存器;用于混合制砖原料制备待成形料的搅拌器;用于调节发酵后污泥与制砖配料之间比例并形成所述制砖原料的配量器，配量器具有至少两进料口，一进料口与发酵器连接，另一进料口与储存器连接，配量器的出料口与搅拌器连接;用于将待成型料压缩成型并形成待烧结砖的成型器，成型器的进料口与搅拌器的出料口连接;用于烧结待烧结砖的焙烧器，焙烧器的进料口与成型器的出料口连接;搅拌器与成型器一体成型且由隔板分隔，隔板开设有连通搅拌器与成型器的通孔。
该系统可连续式净化处理污泥，并充分利用污泥中含有的可再用资源并除去有害物质，将污泥转化成多种可再利用的资源;一方面防止了污泥对环境的破坏，另一方面提供了大量热能及建筑资源。
本发明的有益效果是：该封闭式污泥净化处理系统通过对污泥进行净化发酵、制砖等过程，一方面将发酵得到的沼气进行后续综合利用，另一方面制得的砖材有可用于建筑施工。不仅避免了污泥的堆积污染，又将污泥合理净化利用，得到了大量资源。既环保又节能。
