申请日2016.08.23
公开(公告)日2017.03.29
IPC分类号C02F1/04; B01D9/02
摘要
一种用于处理火电厂高含盐废水的低温蒸发结晶系统，涉及火电厂资源回收利用领域，包括蒸发室和冷凝室，其中，蒸发室设置有进水口Ⅰ和出水口Ⅰ，冷凝室设置有出口Ⅲ，冷凝室和蒸发室与上方的风道形成闭合循环回路，蒸发室与冷凝室的结构相同，设置有储槽、水泵和导流斜板，蒸发室底部设置有与火电厂烟道中的换热器相连的换热盘管Ⅰ，冷凝室底部设置有换热盘管Ⅱ，其与除盐水泵和锅炉补给水系统相连。本实用新型提供的低温蒸发结晶系统利用蒸发室、冷凝室和风道组成的闭合回路进行蒸发结晶，利用换热管盘Ⅰ与烟道换热，利用换热管盘Ⅱ和锅炉补给水系统换热，对锅炉补给水进行预热，充分利用了资源，该系统运行稳定，节约了能源和成本。

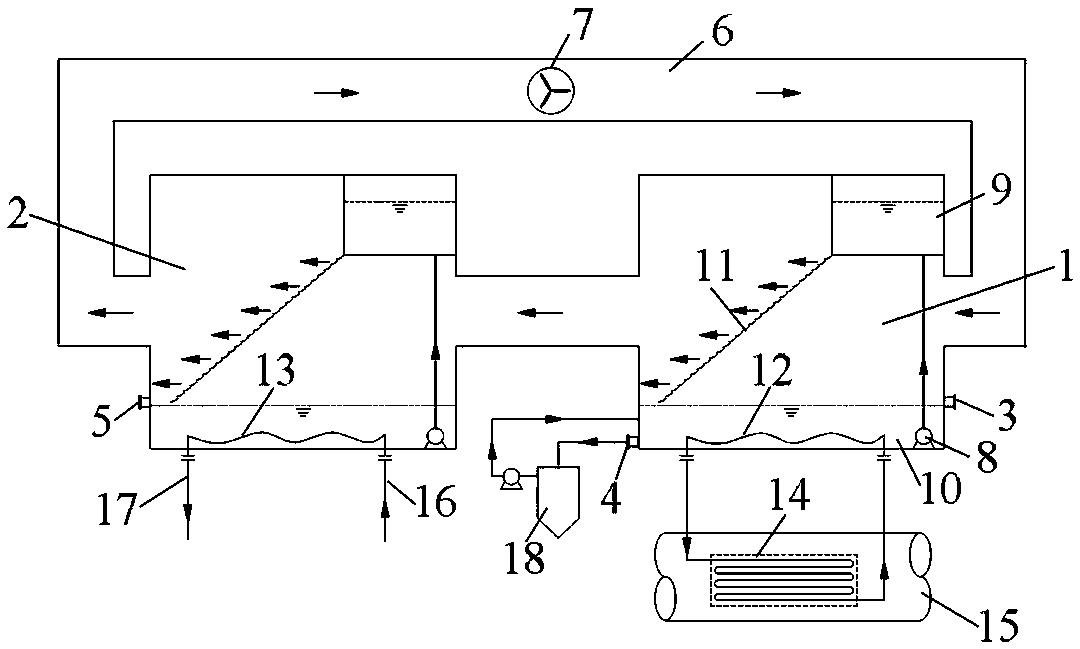

摘要附图
权利要求书
1.一种用于处理火电厂高含盐废水的低温蒸发结晶系统，包括蒸发室(1)、与蒸发室连通的冷凝室(2)，其中，蒸发室设置有进水口Ⅰ(3)，蒸发室底部设置有出水口Ⅰ(4)，冷凝室的底部设置有出口Ⅲ(5)，其特征在于：冷凝室和蒸发室上方设置有与冷凝室和蒸发室相通的风道(6)，冷凝室(2)、蒸发室(1)与风道(6)形成闭合循环回路，风道中设置有风机(7)，蒸发室(1)与冷凝室(2)的结构相同，其顶部和底部设置有储槽、底部储槽设置有水泵(8)、顶部储槽(9)与底部储槽(10)之间设置有导流斜板(11)，其中，水泵通过管道与顶部储槽相连，蒸发室底部设置有换热盘管Ⅰ(12)，冷凝室底部设置有换热盘管Ⅱ(13)，换热盘管Ⅰ(12)通过输送管道与换热器(14)相连，该换热器(14)设置在火电厂烟道(15)中，换热盘管Ⅱ的进水口Ⅱ(16)与除盐水泵相连，换热盘管Ⅱ的出水口Ⅱ(17)与锅炉补给水系统相连。
2.根据权利要求1所述的用于处理火电厂高含盐废水的低温蒸发结晶系统，其特征在于：所述的蒸发室出水口Ⅰ(4)与盐水分离装置(18)相连，盐水分离装置底部设置有出盐口，盐水分离装置上设置有水泵，水泵通过管道与蒸发室相连。
3.根据权利要求1所述的用于处理火电厂高含盐废水的低温蒸发结晶系统，其特征在于：所述的换热盘管Ⅰ(12)为耐热防腐的钛合金管道，换热盘管Ⅱ(13)为不锈钢管道。
4.根据权利要求1所述的用于处理火电厂高含盐废水的低温蒸发结晶系统，其特征在于：所述的换热盘管Ⅰ(12)、换热器(14)以及二者之间的输送管道形成的循环回路中填充的是除盐水。
说明书
一种用于处理火电厂高含盐废水的低温蒸发结晶系统
技术领域
本实用新型涉及火电厂资源回收利用领域，尤其涉及一种用于处理火电厂高含盐废水的低温蒸发结晶系统。
背景技术
在火电厂中，高含盐废水主要来源于脱硫废水、膜过滤系统的浓水以及再生废液水等。该类废水零排放的关键在于如何实现废水中水和盐份的分离。目前，热法蒸发结晶工艺是处理高含盐废水最主要的技术路线，该工艺通过源源不断的补充高品质蒸汽或利用高功耗的压缩机对废水进行加热蒸发、浓缩以及结晶处理，以达到水和盐份的分离，并最大限度的回收利用淡水，但该类工艺设备投资大，运行成本高，大大限制了其在高含盐废水处理中的应用。因此，寻求投资低、能耗低、运行稳定的蒸发结晶将是本领域技术人员迫切需要解决的难题。
实用新型内容
本实用新型为了解决上述的现有技术的缺点，提供一种用于处理火电厂高含盐废水的低温蒸发结晶系统，该系统能够循环利用火电厂的资源，节约能源，运行稳定，从而能够节约成本。
本实用新型是这样实现的：一种用于处理火电厂高含盐废水的低温蒸发结晶系统，包括蒸发室、与蒸发室连通的冷凝室，其中，蒸发室设置有进水口Ⅰ，蒸发室底部设置有出水口Ⅰ，冷凝室的底部设置有出口Ⅲ，冷凝室和蒸发室上方设置有与冷凝室和蒸发室相通的风道，冷凝室、蒸发室与风道形成闭合循环回路，风道中设置有风机，蒸发室与冷凝室的结构相同，其顶部和底部设置有储槽、底部储槽设置有水泵、顶部储槽与底部储槽之间设置有导流斜板，其中，水泵通过管道与顶部储槽相连，蒸发室底部设置有换热盘管Ⅰ，冷凝室底部设置有换热盘管Ⅱ，换热盘管Ⅰ通过输送管道与换热器相连，该换热器设置在火电厂烟道中，换热盘管Ⅱ的进水口Ⅱ与除盐水泵相连，换热盘管Ⅱ的出水口Ⅱ与锅炉补给水系统相连。
所述的蒸发室出水口Ⅰ与盐水分离装置相连，盐水分离装置底部设置有出盐口，盐水分离装置上设置有水泵，水泵通过管道与蒸发室相连。
所述的换热盘管Ⅰ为耐热防腐的钛合金管道，换热盘管Ⅱ为不锈钢管道。
所述的换热盘管Ⅰ、换热器以及二者之间的输送管道形成的循环回路中填充的是除盐水。
相对于现有技术，本实用新型的有益效果是：
本实用新型提供了一种用于处理火电厂高含盐废水的低温蒸发结晶系统，该系统利用蒸发室、冷凝室和风道组成的闭合回路进行蒸发结晶，利用换热管盘Ⅰ与烟道换热，充分利用了火电厂烟道的热量，利用换热管盘Ⅱ与锅炉补给水系统换热，对锅炉补给水进行预热，充分利用了资源，该系统运行稳定，节约了能源和成本。
