申请日2016.08.23
公开(公告)日2017.03.08
IPC分类号F16K37/00; F16K31/04; B01D35/04; F16K27/02
摘要
本实用新型涉及一种污水阀。本实用新型包括阀体、阀盖、阀杆、填料、填料压盖和电机，阀体中部开有通孔，阀杆位于阀盖内，阀杆和阀盖之间通过填料固定密封，并在填料上设置填料压盖，填料压盖与阀盖顶部通过螺纹连接;阀杆底部设置有阀瓣，阀体内部设有两个半圆形的上节流片和下节流片，阀体进水口出设有滤网;与进水口相连的输入管道上设置有流量计。本实用新型在进水口安装滤网，用于过滤泥沙，改善了泥沙对阀的磨损问题，延长了阀的使用寿命。并设置有流量计对流量进行监控，根据流量驱动电机控制阀的开闭，起到节流的效果。结构简单，操作方便。

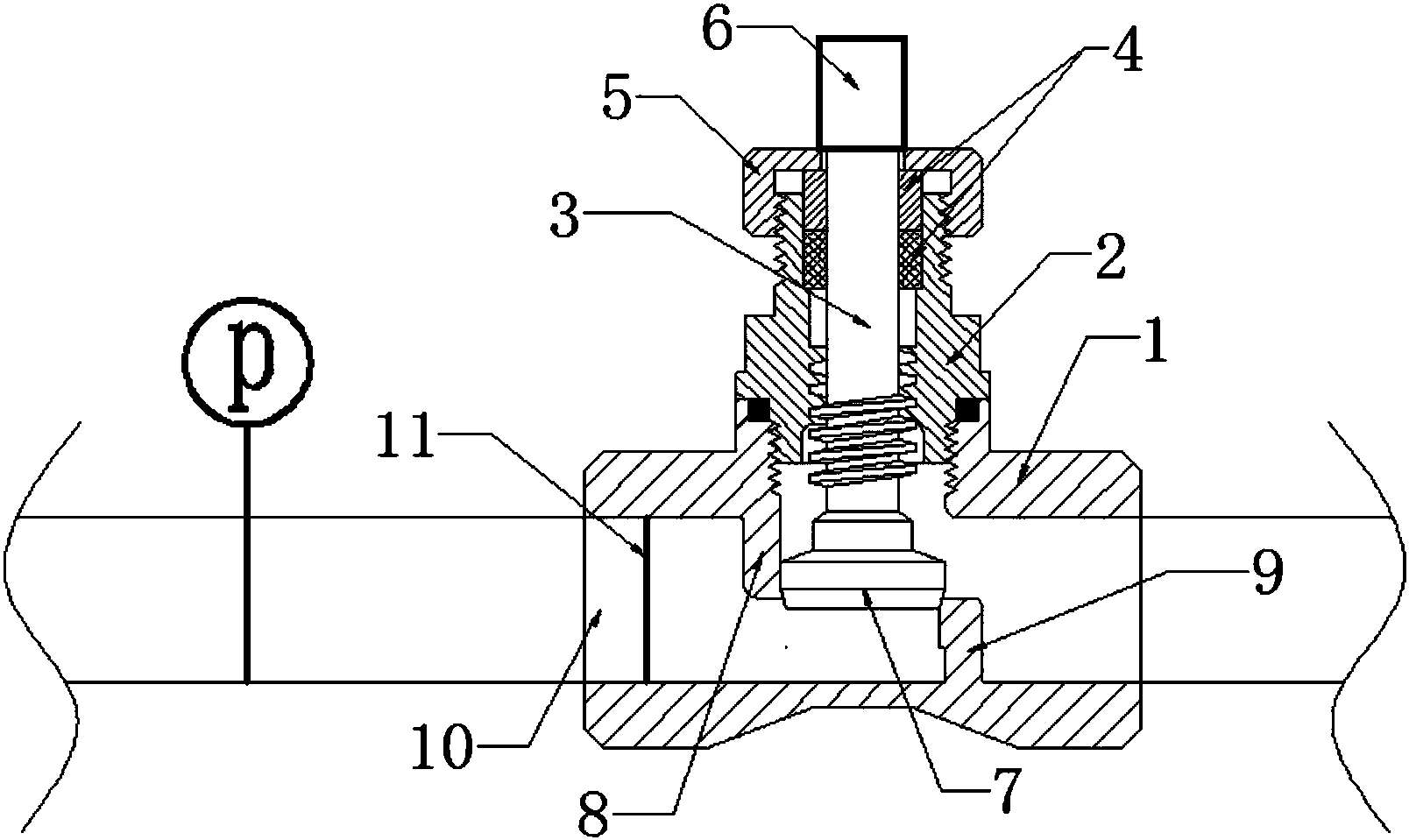

摘要附图
权利要求书
1.一种污水阀，包括阀体(1)、阀盖(2)、阀杆(3)、填料(4)、填料压盖(5)和电机(6)，其特征在于：所述的阀体(1)中部开有通孔，在通孔处通过螺纹与阀盖(2)底部连接，并通过密封圈密封;阀杆(3)位于阀盖(2)内，通过螺纹在阀盖(2)内上下移动;阀杆(3)和阀盖(2)之间通过填料(4)固定密封，并在填料(4)上设置填料压盖(5)，填料压盖(5)与阀盖(2)顶部通过螺纹连接;阀杆(3)底部设置有阀瓣(7)，阀瓣(7)为长方体位于阀体(1)内部，底面为边长与阀体(1)内径相同的正方形;阀体(1)内部设有两个半圆形的上节流片(8)和下节流片(9)，两节流片轴向距离为阀瓣(7)底面边长大小;阀体(1)进水口(10)出设有滤网(11);与进水口(10)相连的输入管道上设置有流量计。
2.如权利要求1所述的一种污水阀，其特征在于：所述的填料压盖(5)上设置有电机(6)，电机输出轴与阀杆(3)相连。
3.如权利要求1所述的一种污水阀，其特征在于：所述的滤网(11)采用不锈钢或铝箔材质。
说明书
一种污水阀
技术领域
本实用新型属于污水处理领域，具体涉及一种污水阀。
背景技术
污水处理是一种常用的环保措施，应用于生产生活中的各个领域。现今生产过程中产生的污水量大，必须借助污水处理装置将污水处理后才能达到排放要求。污水中常有泥沙等杂质，在使用过程中，对阀产生磨损，发生滴漏现象缩减了阀使用的寿命。而且现有的污水阀都是手动控制，操作不便。
发明内容
本实用新型的目的在于提供一种污水阀。
本实用新型包括阀体、阀盖、阀杆、填料、填料压盖和电机，所述的阀体中部开有通孔，在通孔处通过螺纹与阀盖底部连接，并通过密封圈密封;阀杆位于阀盖内，通过螺纹在阀盖内上下移动;阀杆和阀盖之间通过填料固定密封，并在填料上设置填料压盖，填料压盖与阀盖顶部通过螺纹连接;阀杆底部设置有阀瓣，阀瓣为长方体位于阀体内部，底面为边长与阀体内径相同的正方形;阀体内部设有两个半圆形的上节流片和下节流片，两节流片轴向距离为阀瓣底面边长大小;阀体进水口出设有滤网;与进水口相连的输入管道上设置有流量计。
所述的填料压盖上设置有电机，电机输出轴与阀杆相连。
所述的滤网采用不锈钢或铝箔材质。
本实用新型在进水口安装滤网，用于过滤泥沙，改善了泥沙对阀的磨损问题，延长了阀的使用寿命。并设置有流量计对流量进行监控，根据流量驱动电机控制阀的开闭，起到节流的效果。结构简单，操作方便。
