申请日2016.08.23
公开(公告)日2017.02.22
IPC分类号C02F3/28
摘要
本实用新型公开了一种废水厌氧处理设备，包括反应器与气液分离器，所述的反应器内部由下往上依次设有进水布水管，生物填料区，三相分离器与溢流槽;所述的反应器底部设有污泥层，所述的进水布水管通过V字形的固定架安装于污泥层上，且进水布水管两侧45°位置开有若干出水孔;所述的三相分离器内设有若干斜向下的导流板与集气罩，且气液分离器通过集气管与三相分离器的集气罩连通;所述的溢流槽侧壁设有排水管;所述的反应器底部的侧壁安装有带有球阀的采样管。
摘要附图
权利要求书

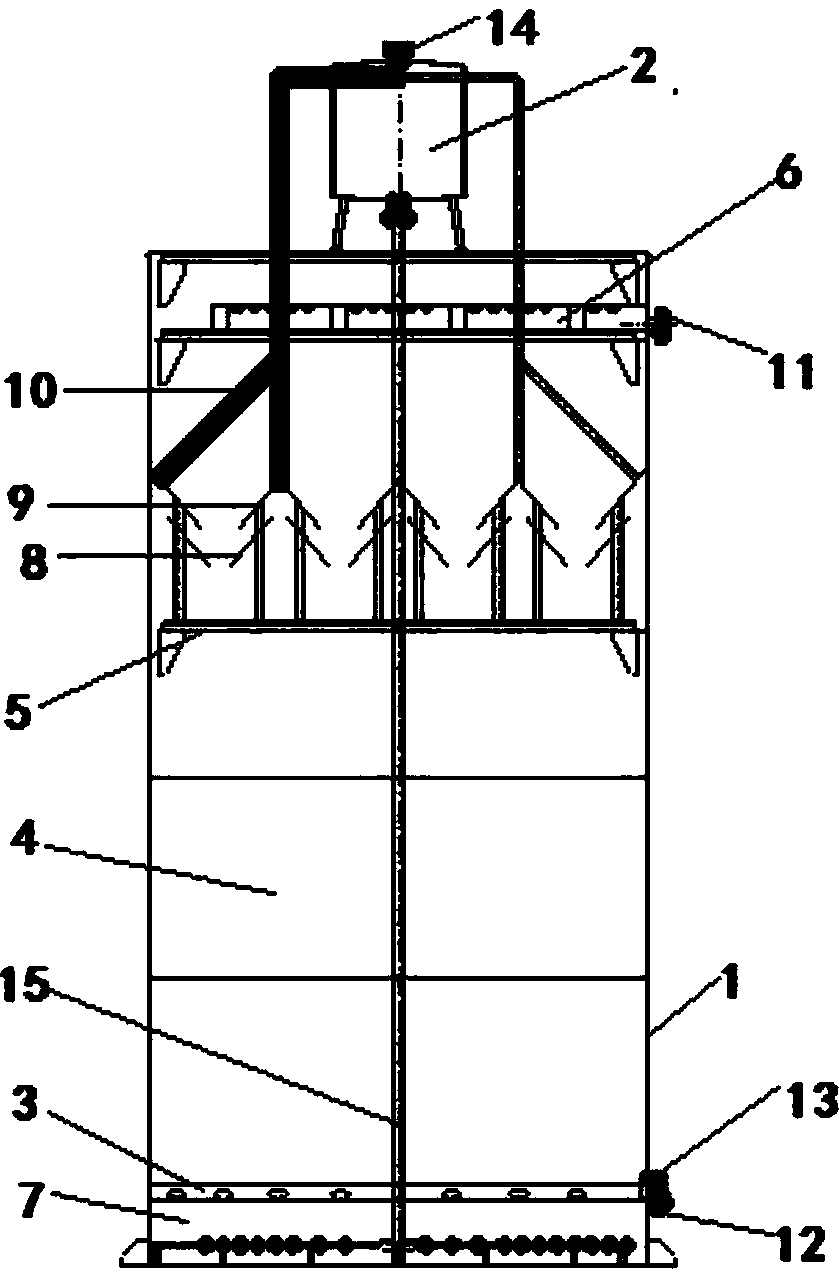

1.一种废水厌氧处理设备，包括反应器(1)与气液分离器(2)，其特征在于，所述的反应器(1)内部由下往上依次设有进水布水管(3)，生物填料区(4)，三相分离器(5)与溢流槽(6);所述的反应器(1)底部设有污泥层，所述的进水布水管(3)通过V字形的固定架(7)安装于污泥层上，且进水布水管(3)两侧45°位置开有若干出水孔;所述的三相分离器(5)内设有若干斜向下的导流板(8)与集气罩(9)，且气液分离器(2)通过集气管(10)与三相分离器(5)的集气罩(9)连通;所述的溢流槽(6)侧壁设有排水管(11);所述的反应器(1)底部的侧壁安装有带有球阀(12)的采样管(13)。
2.根据权利要求1所述的一种废水厌氧处理设备，其特征在于，所述的气液分离器(2)位于反应器(1)顶部，气液分离器(2)顶部安装有沼气排放管(14)，气液分离器(2)底部安装有通向反应器(1)的污泥层的回流液布水管(15)。
说明书
一种废水厌氧处理设备
技术领域
本实用新型涉及废水处理领域，尤其是涉及一种废水厌氧处理设备。
背景技术
随着国家对环保的日益重视，公司在废水末端处理方面也进行了大量的资金投入，废水的厌氧处理技术以其运行成本低、节约能源、污泥易于处理等优点在废水处理中正发挥着越来越大的作用。废水在反应器中自下而上流动，污染物被细菌吸附并降解产生气体，净化过的水从反应器上部流出，而气体通过气液分离器搜集。目前，现有的反应器存在以下几个缺点：1.气体被提升的同时，带动水和活性污泥作向上运动，导致污泥层的活性污泥流失严重;2.处理高SS含量废水时，长时间运行后，反应器底部容易堵塞，影响反应效果。3.无法观察菌种培养的情况。
实用新型内容
为解决现有技术中的不足，本实用新型的目的是提供一种废水厌氧处理设备，旨在解决现有反应器的污泥层活性污泥流失严重，反应器底部容易堵塞，无法观察培养菌种好坏的问题。
为实现上述目的，本实用新型的技术方案为：一种废水厌氧处理设备，包括反应器与气液分离器，所述的反应器内部由下往上依次设有进水布水管，生物填料区，三相分离器与溢流槽;所述的反应器底部设有污泥层，所述的进水布水管通过V字形的固定架安装于污泥层上，且进水布水管两侧45°位置开有若干出水孔;所述的三相分离器内设有若干斜向下的导流板与集气罩，且气液分离器通过集气管与三相分离器的集气罩连通;所述的溢流槽侧壁设有排水管;所述的反应器底部的侧壁安装有带有球阀的采样管。
进一步的，所述的气液分离器位于反应器顶部，气液分离器顶部安装有沼气排 放管，气液分离器底部安装有通向反应器的污泥层的回流液布水管。
本实用新型的有益效果：有效减少活性污泥流失，增加废水停留时间，将菌种挂膜，保证出水效果，同时有效防止反应器底部容易堵塞，能随时查看菌种培养情况。
