申请日2016.08.23
公开(公告)日2017.02.08
IPC分类号C02F9/04
摘要
本实用新型涉及一种污水过滤装置，更具体的说是一种多级塑胶污水过滤装置，不仅能对废水多级处理，而且能将不溶于污水的杂物在污水净化的过程中从过滤装置中清理出来，入水口在过滤装置Ⅰ外壳上，过滤网Ⅰ在入水口下端过滤网Ⅰ通过铰接座与连接杆相连，回转装置在支撑板上端，并且回转装置与支撑板均在过滤装置Ⅰ与过滤装置Ⅱ之间，支撑板、过滤装置Ⅰ和过滤装置Ⅱ均设有孔，并且支撑板、过滤装置Ⅰ和过滤装置Ⅱ上的孔与中和管相配合，锥齿轮Ⅱ与电机Ⅰ相连，电机Ⅰ设置在电机支撑板Ⅰ上，连接杆与电机Ⅱ通过转轴相连，拨动杆与电机Ⅲ相连，电机支撑板Ⅰ设置过滤装置Ⅱ上，电机支撑板Ⅱ和电机支撑板Ⅲ均设置在过滤装置Ⅰ上。

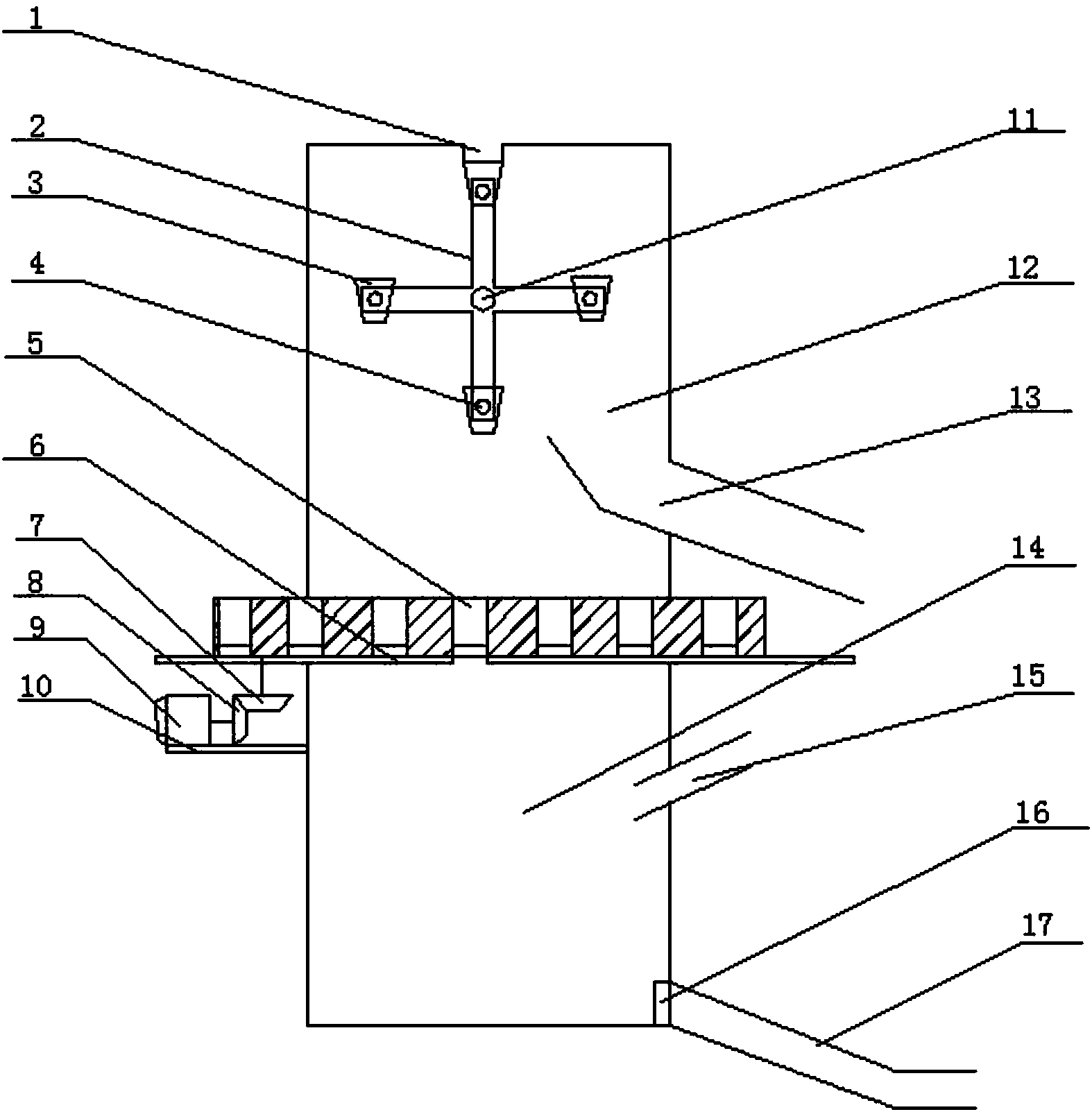

摘要附图
权利要求书
1.一种多级塑胶污水过滤装置，包括入水口(1)、连接杆(2)、过滤网Ⅰ(3)、铰接座(4)、回转装置(5)、支撑板(6)、锥齿轮Ⅰ(7)、锥齿轮Ⅱ(8)、电机Ⅰ(9)、电机支撑板Ⅰ(10)、转轴(11)、过滤装置Ⅰ(12)、杂物出口(13)、过滤装置Ⅱ(14)、溶解剂入口(15)、过滤网Ⅱ(16)、出料口(17)、电机Ⅱ(18)、电机支撑板Ⅱ(19)、拨动杆(20)、电机Ⅲ(21)和电机支撑板Ⅲ(22)，其特征在于：回转装置(5)包括回转凹槽(5-1)、挡板(5-2)、滚筒(5-3)、中和管(5-4)和过滤网Ⅲ(5-5)，滚筒(5-3)安装在电机Ⅰ(9)的上方，回转凹槽(5-1)与滚筒(5-3)相连，并且回转凹槽(5-1)设置在支撑板(6)上端，挡板(5-2)设置在回转凹槽(5-1)内，中和管(5-4)设置在回转凹槽(5-1)与挡板(5-2)形成的空间中，过滤网Ⅲ(5-5)设置在中和管(5-4)内;
入水口(1)设置在过滤装置Ⅰ(12)外壳上，过滤网Ⅰ(3)设置在入水口(1)下端,过滤网Ⅰ(3)通过铰接座(4)与连接杆(2)相连，回转装置(5)设置在支撑板(6)上端，并且回转装置(5)与支撑板(6)均设置在过滤装置Ⅰ(12)与过滤装置Ⅱ(14)之间，支撑板(6)、过滤装置Ⅰ(12)和过滤装置Ⅱ(14)均设有孔，并且支撑板(6)、过滤装置Ⅰ(12)和过滤装置Ⅱ(14)上的孔与中和管(5-4)相配合，锥齿轮Ⅰ(7)与锥齿轮Ⅱ(8)相连，锥齿轮Ⅱ(8)与电机Ⅰ(9)相连，电机Ⅰ(9)设置在电机支撑板Ⅰ(10)上，连接杆(2)与电机Ⅱ(18)通过转轴(11)相连，电机Ⅱ(18)设置在电机支撑板Ⅱ(19)上，拨动杆(20)与电机Ⅲ(21)相连，电机Ⅲ(21)设置在电机支撑板Ⅲ(22)上，电机支撑板Ⅰ(10)设置过滤装置Ⅱ(14)上，电机支撑板Ⅱ(19)和电机支撑板Ⅲ(22)均设置在过滤装置Ⅰ(12)上。
2.根据权利要求1所述的一种多级塑胶污水过滤装置，其特征在于：所述的过滤网Ⅰ(3)和铰接座(4)均有4个。
3.根据权利要求1所述的一种多级塑胶污水过滤装置，其特征在于：所述的挡板(5-2)、中和管(5-4)和过滤网Ⅲ(5-5)均有多个。
说明书
一种多级塑胶污水过滤装置
技术领域
本实用新型涉及一种污水过滤装置，更具体的说是一种多级塑胶污水过滤装置。
背景技术
水资源是地球上生物赖以生存的重要资源，但是面对日益严重的水污染问题，水资源的保护已经成为人类社会发展和保护生态环境所面临的重大问题，工业废水是水体污染的来源之一，所以设计了这种处理工业废水的多级塑胶污水过滤装置。
发明内容
本实用新型主要解决的技术问题是提供一种多级塑胶污水过滤装置，不仅能对废水多级处理，而且能将不溶于污水的杂物在污水净化的过程中从过滤装置中清理出来。
为解决上述技术问题，本实用新型涉及一种污水过滤装置，更具体的说是一种多级塑胶污水过滤装置，包括入水口、连接杆、过滤网Ⅰ、铰接座、回转装置、支撑板、锥齿轮Ⅰ、锥齿轮Ⅱ、电机Ⅰ、电机支撑板Ⅰ、转轴、过滤装置Ⅰ、杂物出口、过滤装置Ⅱ、溶解剂入口、过滤网Ⅱ、出料口、电机Ⅱ、电机支撑板Ⅱ、拨动杆、电机Ⅲ和电机支撑板Ⅲ，不仅能对废水多级处理，而且能将不溶于污水的杂物在污水净化的过程中从过滤装置中清理出来。
回转装置包括回转凹槽、挡板、滚筒、中和管和过滤网Ⅲ，滚筒安装在电机Ⅰ的上方，回转凹槽与滚筒相连，并且回转凹槽设置在支撑板上端，挡板设置在回转凹槽内，中和管设置在回转凹槽与挡板形成的空间中，过滤网Ⅲ设置在中和管内。
入水口设置在过滤装置Ⅰ外壳上，过滤网Ⅰ设置在入水口下端过滤网Ⅰ通过铰接座与连接杆相连，回转装置设置在支撑板上端，并且回转装置与支撑板均设置在过滤装置Ⅰ与过滤装置Ⅱ之间，支撑板、过滤装置Ⅰ和过滤装置Ⅱ均设有孔，并且支撑板、过滤装置Ⅰ和过滤装置Ⅱ上的孔与中和管相配合，锥齿轮Ⅰ与锥齿轮Ⅱ相连，锥齿轮Ⅱ与电机Ⅰ相连，电机Ⅰ设置在电机支撑板Ⅰ上，连接杆与电机Ⅱ通过转轴相连，电机Ⅱ设置在电机支撑板Ⅱ上，拨动杆与电机Ⅲ相连，电机Ⅲ设置在电机支撑板Ⅲ上，电机支撑板Ⅰ设置过滤装置Ⅱ上，电机支撑板Ⅱ和电机支撑板Ⅲ均设置在过滤装置Ⅰ上。
作为本技术方案的进一步优化，本实用新型一种多级塑胶污水过滤装置所述的过滤网Ⅰ和铰接座均有4个。
作为本技术方案的进一步优化，本实用新型一种多级塑胶污水过滤装置所述的挡板、中和管和过滤网Ⅲ均有多个。
本实用新型一种多级塑胶污水过滤装置的有益效果为：
本实用新型一种多级塑胶污水过滤装置，不仅能对废水多级处理，而且能将不溶于污水的杂物在污水净化的过程中从过滤装置中清理出来。
