申请日2016.08.23
公开(公告)日2017.02.08
IPC分类号C02F1/00
摘要
本实用新型涉及一种污水处理装置，更具体的说是一种可调高度塑胶污水处理装置，包括锥齿轮、运送板、支撑架、污泥罐底板、污泥罐侧板Ⅰ、污泥罐侧板Ⅱ、支撑桌、中空杆、螺杆、齿轮、轴、电机和电机支架，不仅可以调节污泥罐的高度，而且污泥罐底板可以打开发，方便清洁污泥罐内部。电机设置在电机支架上端，电机支架设置在支撑桌的支架上，齿轮与电机相连，螺杆的一端与锥齿轮相连，螺杆的另一端设置在中空杆的内部，支撑架设置在中空杆的上端，支撑架的另一端分别与污泥罐侧板Ⅰ和污泥罐侧板Ⅱ相连，污泥罐底板的下端设有凸柱，并且污泥罐底板下端的凸柱与滑动槽相配合，污泥罐底板设置在底板孔上端，运送板设置在底板孔下端。

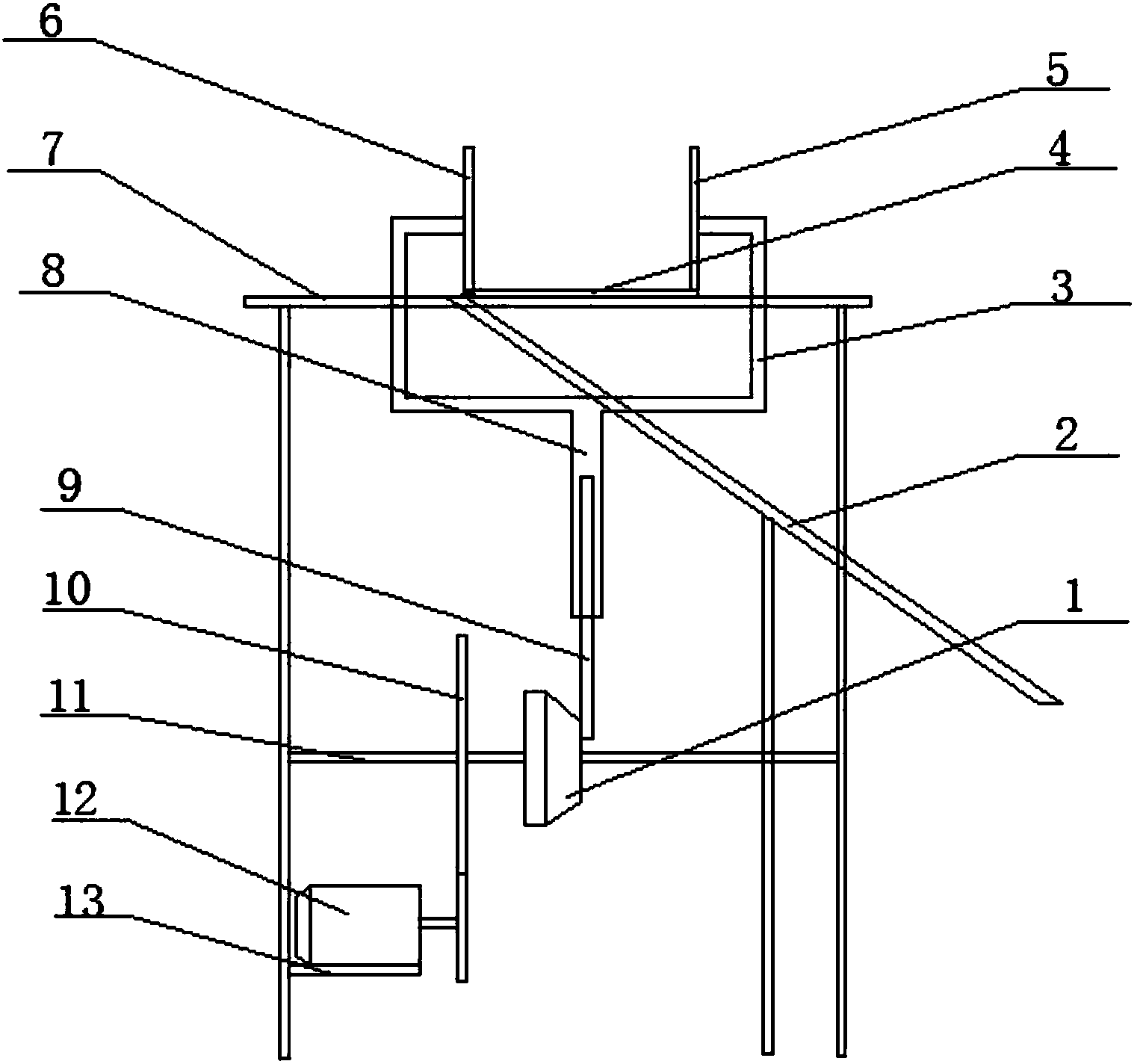

摘要附图
权利要求书
1.一种可调高度塑胶污水处理装置，包括锥齿轮(1)、运送板(2)、支撑架(3)、污泥罐底板(4)、污泥罐侧板Ⅰ(5)、污泥罐侧板Ⅱ(6)、支撑桌(7)、中空杆(8)、螺杆(9)、齿轮(10)、轴(11)、电机(12)和电机支架(13)，其特征在于：支撑桌(7)包括支撑架孔(7-1)、桌面(7-2)、支架(7-3)、滑动槽(7-4)和底板孔(7-5)，支撑架孔(7-1)设置在桌面(7-2)上，底板孔(7-5)设置在桌面(7-2)上，滑动槽(7-4)设置在桌面上，并且滑动槽(7-4)与底板孔(7-5)相邻，轴(11)设置在支架(7-3)上;
电机(12)设置在电机支架(13)上端，电机支架(13)设置在支撑桌(7)的支架上，齿轮(10)与电机(12)相连，螺杆(9)的一端与锥齿轮(1)相连，螺杆(9)的另一端设置在中空杆(8)的内部，支撑架(3)设置在中空杆(8)的上端，并且支撑架(3)与中空杆(8)是一个整体，支撑架(3)的另一端分别与污泥罐侧板Ⅰ(5)和污泥罐侧板Ⅱ(6)相连，污泥罐底板(4)的下端设有凸柱，并且污泥罐底板(4)下端的凸柱与滑动槽(7-4)相配合，污泥罐底板(4)设置在底板孔(7-5)上端，污泥罐底板(4)与污泥罐侧板Ⅰ(5)相连，运送板(2)设置在底板孔(7-5)下端。
2.根据权利要求1所述的一种可调高度塑胶污水处理装置，其特征在于：所述的锥齿轮(1)与齿轮(10)同轴。
3.根据权利要求1所述的一种可调高度塑胶污水处理装置，其特征在于：所述的支撑架孔(7-1)有4个。
4.根据权利要求1所述的一种可调高度塑胶污水处理装置，其特征在于：所述的滑动槽(7-4)有2个。
说明书
一种可调高度塑胶污水处理装置
技术领域
本实用新型涉及一种污水处理装置，更具体的说是一种可调高度塑胶污水处理装置。
背景技术
污水处理装置是将工业或者生活污水净化到排水某一水域或再次使用的水质要求的装置，是企业从源头解决水体污染的重要的组成部分，但是目前的污水处理装置中的污泥罐没法调节高度，致使清理十分麻烦，所以设计了这种可调高度塑胶污水处理装置。
发明内容
本实用新型主要解决的技术问题是提供一种可调高度塑胶污水处理装置，不仅可以调节污泥罐的高度，而且污泥罐底板可以打开发，方便清洁污泥罐内部。
为解决上述技术问题，本实用新型涉及一种污水处理装置，更具体的说是一种可调高度塑胶污水处理装置，包括锥齿轮、运送板、支撑架、污泥罐底板、污泥罐侧板Ⅰ、污泥罐侧板Ⅱ、支撑桌、中空杆、螺杆、齿轮、轴、电机和电机支架，不仅可以调节污泥罐的高度，而且污泥罐底板可以打开发，方便清洁污泥罐内部。
支撑桌包括支撑架孔、桌面、支架、滑动槽和底板孔，支撑架孔设置在桌面上，底板孔设置在桌面上，滑动槽设置在桌面上，并且滑动槽与底板孔相邻，轴设置在支架上。
电机设置在电机支架上端，电机支架设置在支撑桌的支架上，齿轮与电机相连，螺杆的一端与锥齿轮相连，螺杆的另一端设置在中空杆的内部，支撑架设置在中空杆的上端，并且支撑架与中空杆是一个整体，支撑架的另一端分别与污泥罐侧板Ⅰ和污泥罐侧板Ⅱ相连，污泥罐底板的下端设有凸柱，并且污泥罐底板下端的凸柱与滑动槽相配合，污泥罐底板设置在底板孔上端，污泥罐底板与污泥罐侧板Ⅰ相连，运送板设置在底板孔下端。
作为本技术方案的进一步优化，本实用新型一种可调高度塑胶污水处理装置所述的锥齿轮与齿轮同轴。
作为本技术方案的进一步优化，本实用新型一种可调高度塑胶污水处理装置所述的支撑架孔有4个。
作为本技术方案的进一步优化，本实用新型一种可调高度塑胶污水处理装置所述的滑动槽有2个。
本实用新型一种可调高度塑胶污水处理装置的有益效果为：
本实用新型一种可调高度塑胶污水处理装置，不仅可以调节污泥罐的高度，而且污泥罐底板可以打开发，方便清洁污泥罐内部。
