申请日2016.08.23
公开(公告)日2017.02.08
IPC分类号C02F1/24; C02F1/52
摘要
本实用新型涉及一种废水的高效气浮处理装置，包括依次连接的气浮反应单元、释放单元和分离单元，所述气浮反应单元上方设有加药系统，所述释放单元外侧设有溶气单元，所述溶气单元包括多相泵，所述多相泵一侧连接有进气管和溶气进水管，所述多相泵另一侧连接有溶气稳定罐，所述溶气稳定罐另一侧与溶气出水管相连接，所述溶气单元的溶气进水管和溶气出水管均位于释放单元内，所述气浮反应单元一侧设有废水进水管，所述分离单元的一侧设有排水管。本实用新型的有益效果是：本实用新型提供的装置工艺紧凑，占地小，工艺控制简单，进行了多处实用性优化，处理效果好等特点。

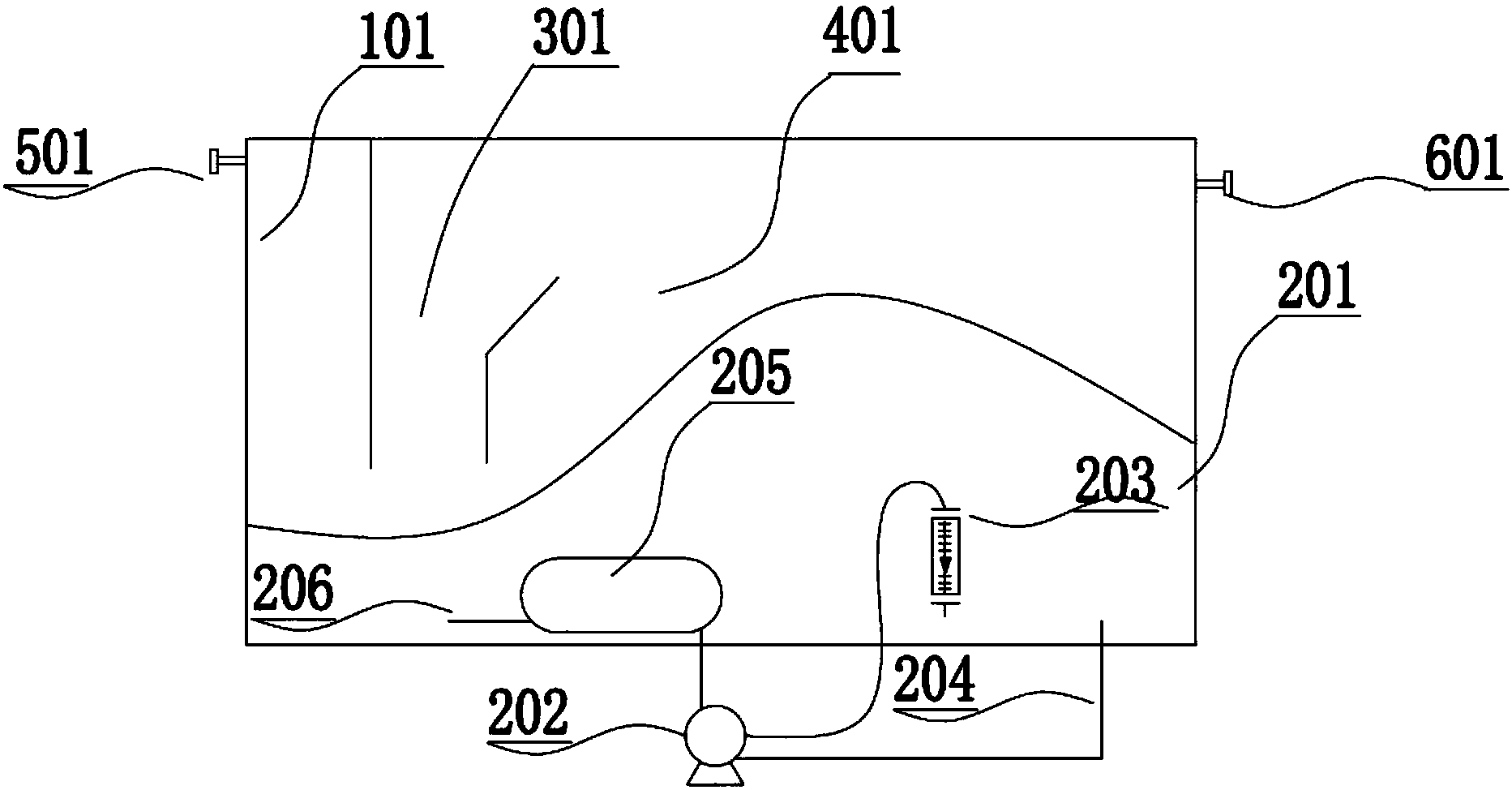

摘要附图
权利要求书
1.一种废水的高效气浮处理装置，其特征在于，包括依次连接的气浮反应单元、释放单元和分离单元，所述气浮反应单元上方设有加药系统，所述释放单元外侧设有溶气单元，所述溶气单元包括多相泵，所述多相泵一侧连接有进气管和溶气进水管，所述多相泵另一侧连接有溶气稳定罐，所述溶气稳定罐另一侧与溶气出水管相连接，所述溶气单元的溶气进水管和溶气出水管均位于释放单元内，所述气浮反应单元一侧设有废水进水管，所述分离单元的一侧设有排水管。
2.根据权利要求1所述的废水的高效气浮处理装置，其特征在于，所述气浮反应单元上方设有回转刮板。
说明书
一种废水的高效气浮处理装置
技术领域
本实用新型涉及一种废水的处理装置，尤其涉及一种废水的气浮处理装置，属于废水处理技术领域。
背景技术
水处理是为使污/废水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。气浮处理工艺是对含颗粒物污废水的有效处理工艺之一，该工艺用于生活、工业废水的处理不但能大幅度地降低SS，还可有效降低废水的COD降低后续处理单元的废水处理负荷。
实用新型内容
本实用新型针对现有废水处理装置存在的不足，提供一种废水的高效气浮处理装置。
本实用新型解决上述技术问题的技术方案如下：
一种废水的高效气浮处理装置，其特征在于，包括依次连接的气浮反应单元、释放单元和分离单元，所述气浮反应单元上方设有加药系统，所述释放单元外侧设有溶气单元，所述溶气单元包括多相泵，所述多相泵一侧连接有进气管和溶气进水管，所述多相泵另一侧连接有溶气稳定罐，所述溶气稳定罐另一侧与溶气出水管相连接，所述溶气单元的溶气进水管和溶气出水管均位于释放单元内，所述气浮反应单元一侧设有废水进水管，所述分离单元的一侧设有排水管。
本实用新型的有益效果是：本实用新型提供的装置工艺紧凑，占地小，工艺控制简单，进行了多处实用性优化，处理效果好等特点。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述气浮反应单元上方设有回转刮板。
采用上述进一步方案的有益效果是，可实现自动刮渣，高效环保。
